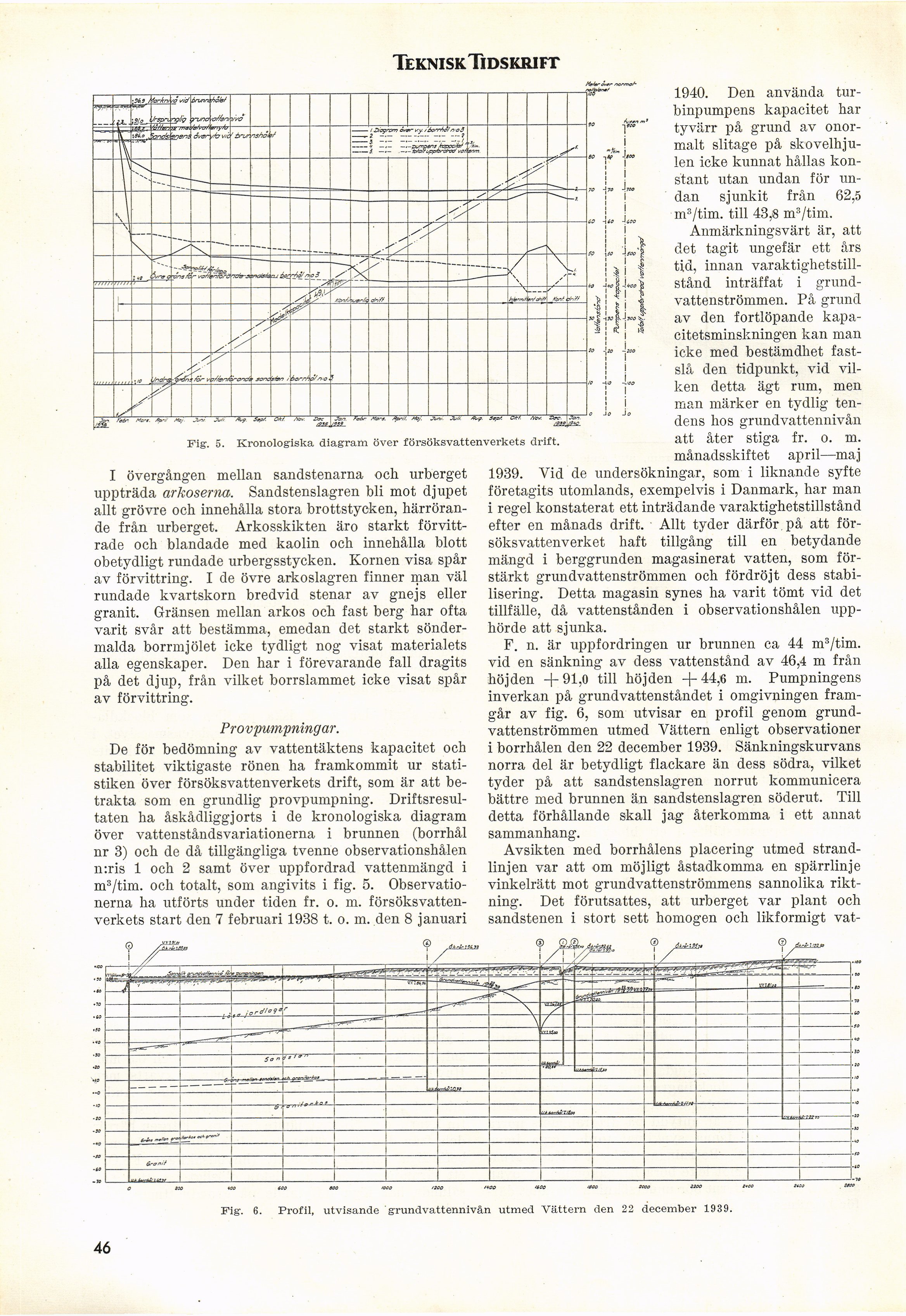

Fig. 5. Kronologiska diagram över försöksvattenverkets drift.
I övergången mellan sandstenarna och urberget
uppträda arkoserna. Sandstenslagren bli mot djupet
allt grövre och innehålla stora brottstycken,
härrörande från urberget. Arkosskikten äro starkt
förvittrade och blandade med kaolin och innehålla blott
obetydligt rundade urbergsstycken. Kornen visa spår
av förvittring. I de övre arkoslagren finner man väl
rundade kvartskorn bredvid stenar av gnejs eller
granit. Gränsen mellan arkos ock fast berg har ofta
varit svår att bestämma, emedan det starkt
söndermalda borrmjölet icke tydligt nog visat materialets
alla egenskaper. Den har i förevarande fall dragits
på det djup, från vilket borrslammet icke visat spår
av förvittring.
Provpumpningar.
De för bedömning av vattentäktens kapacitet och
stabilitet viktigaste rönen ha framkommit ur
statistiken över försöksvattenverkets drift, som är att
betrakta som en grundlig provpumpning.
Driftsresultaten ha åskådliggjorts i de kronologiska diagram
över vattenståndsvariationerna i brunnen (borrhål
nr 3) och de då tillgängliga tvenne observationshålen
n:ris 1 och 2 samt över uppfordrad vattenmängd i
m3/tim. och totalt, som angivits i fig. 5.
Observationerna ha utförts under tiden fr. o. m.
försöksvattenverkets start den 7 februari 1938 t. o. m. den 8 januari
1940. Den använda
tur-binpumpens kapacitet har
tyvärr på grund av
onormalt slitage på
skovelhjulen icke kunnat hållas
konstant utan undan för
undan sjunkit från 62,S
m3/tim. till 43,8 m3/tim.
Anmärkningsvärt är, att
det tagit ungefär ett års
tid, innan
varaktighetstillstånd inträffat i
grundvattenströmmen. På grund
av den fortlöpande
kapacitetsminskningen kan man
icke med bestämdhet
fastslå den tidpunkt, vid
vilken detta ägt rum, men
man märker en tydlig
tendens hos grundvattennivån
att åter stiga fr. o. m.
månadsskiftet april—maj
1939. Yid de undersökningar, som i liknande syfte
företagits utomlands, exempelvis i Danmark, har man
i regel konstaterat ett inträdande varaktighetstillstånd
efter en månads drift. Allt tyder därför på att
försöksvattenverket haft tillgång till en betydande
mängd i berggrunden magasinerat vatten, som
förstärkt grundvattenströmmen och fördröjt dess
stabilisering. Detta magasin synes ha varit tömt vid det
tillfälle, då vattenstånden i observationshålen
upphörde att sjunka.
F. n. är uppfordringen ur brunnen ca 44 m3/tim.
vid en sänkning av dess vattenstånd av 46,4 m från
höjden + 91,0 till höjden -f 44,6 m. Pumpningens
inverkan på grundvattenståndet i omgivningen
framgår av fig. 6, som utvisar en profil genom
grundvattenströmmen utmed Vättern enligt observationer
i borrhålen den 22 december 1939. Sänkningskurvans
norra del är betydligt flackare än dess södra, vilket
tyder på att sandstenslagren norrut kommunicera
bättre med brunnen än sandstenslagren söderut. Till
detta förhållande skall jag återkomma i ett annat
sammanhang.
Avsikten med borrhålens placering utmed
strandlinjen var att om möjligt åstadkomma en spärrlinje
vinkelrätt mot grundvattenströmmens sannolika
riktning. Det förutsattes, att urberget var plant och
sandstenen i stort sett homogen och likformigt vat-
Fig. 6. Profil, utvisande grundvattennivån utmed Vättern den 22 december 1939.
