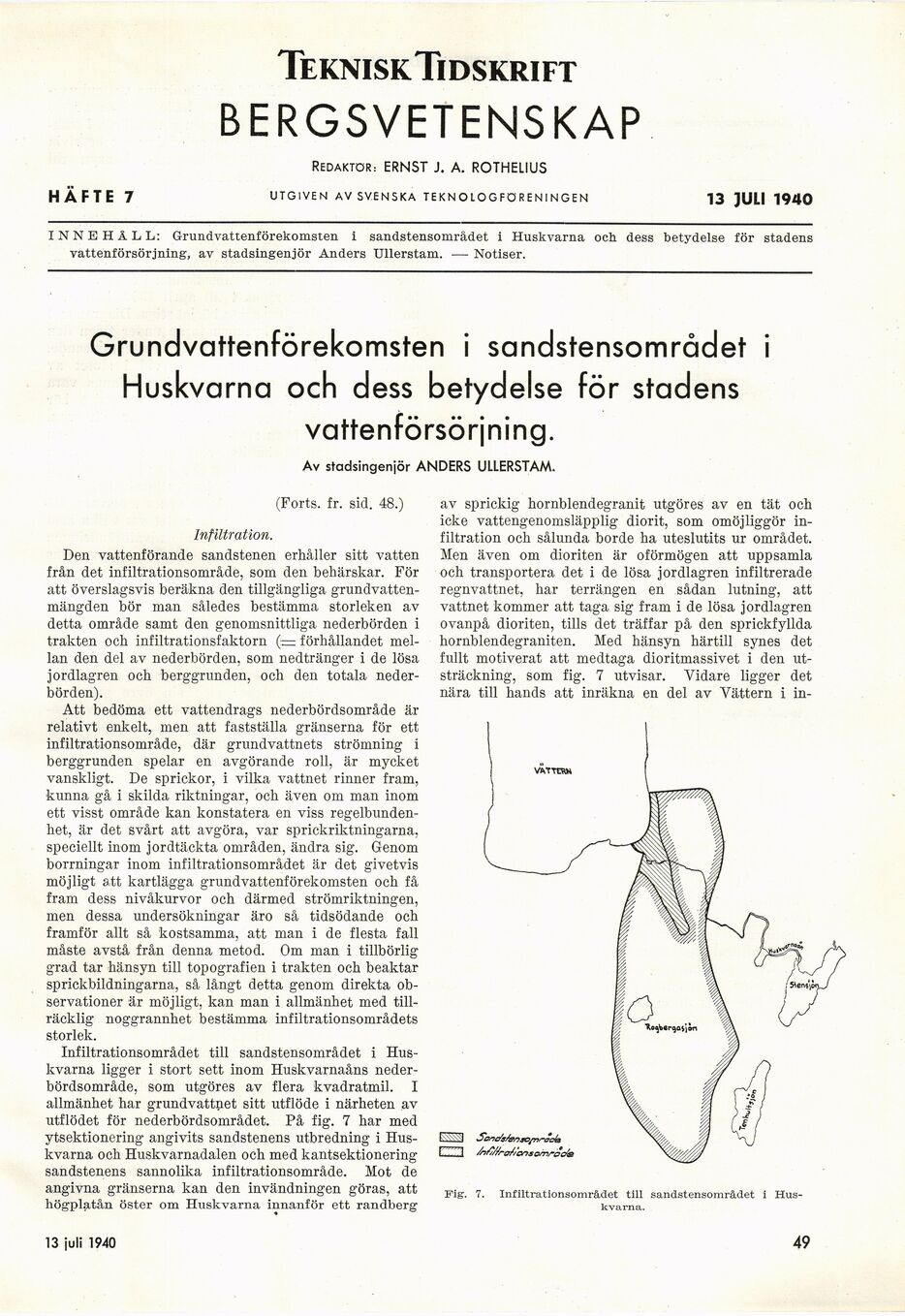

TekniskTidskrift
BERGSVETENSKAP
REDAKTÖR: ERNST J. A. ROTHELIUS
HÄFTE 7 UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN 13 JULI 1940
INNEHÅLL: Grundvattenförekomsten i sandstensområdet i Huskvarna och dess betydelse för stadens
vattenförsörjning, av stadsingenjör Anders Ullerstam. •—- Notiser.
Grundvattenförekomsten i sandstensområdet i
Huskvarna och dess betydelse för stadens
vattenförsörjning.
Av stadsingenjör ANDERS ULLERSTAM.
(Forts. fr. sid. 48.)
Infiltration.
Den vattenförande sandstenen erhåller sitt vatten
från det infiltrationsområde, som den behärskar. För
att överslagsvis beräkna den tillgängliga
grundvattenmängden bör man således bestämma storleken av
detta område samt den genomsnittliga nederbörden i
trakten och infiltrationsfaktorn (■= förhållandet
mellan den del av nederbörden, som nedtränger i de lösa
jordlagren och berggrunden, och den totala
nederbörden).
Att bedöma ett vattendrags nederbördsområde är
relativt enkelt, men att fastställa gränserna för ett
infiltrationsområde, där grundvattnets strömning i
berggrunden spelar en avgörande roll, är mycket
vanskligt. De sprickor, i vilka vattnet rinner fram,
kunna gå i skilda riktningar, och även om man inom
ett visst område kan konstatera en viss
regelbundenhet, är det svårt att avgöra, var sprickriktningarna,
speciellt inom jordtäckta områden, ändra sig. Genom
borrningar inom infiltrationsområdet är det givetvis
möjligt att kartlägga grundvattenförekomsten och få
fram dess nivåkurvor och därmed strömriktningen,
men dessa undersökningar äro så tidsödande och
framför allt så kostsamma, att man i de flesta fall
måste avstå från denna metod. Om man i tillbörlig
grad tar hänsyn till topografien i trakten och beaktar
sprickbildningarna, så långt detta genom direkta
observationer är möjligt, kan man i allmänhet med
tillräcklig noggrannhet bestämma infiltrationsområdets
storlek.
Infiltrationsområdet till sandstensområdet i
Huskvarna ligger i stort sett inom Huskvarnaåns
nederbördsområde, som utgöres av flera kvadratmil. I
allmänhet har grundvattnet sitt utflöde i närheten av
utflödet för nederbördsområdet. På fig. 7 har med
ytsektionering angivits sandstenens utbredning i
Huskvarna och Huskvarnadalen och med kantsektionering
sandstenens sannolika infiltrationsområde. Mot de
angivna gränserna kan den invändningen göras, att
högplatån öster om Huskvarna innanför ett randberg
av sprickig hornblendegranit utgöres av en tät och
icke vattengenomsläpplig diorit, som omöjliggör
infiltration och sålunda borde ha uteslutits ur området.
Men även om dioriten är oförmögen att uppsamla
och transportera det i de lösa jordlagren infiltrerade
regnvattnet, har terrängen en sådan lutning, att
vattnet kommer att taga sig fram i de lösa jordlagren
ovanpå dioriten, tills det träffar på den sprickfyllda
hornblendegraniten. Med hänsyn härtill synes det
fullt motiverat att medtaga dioritmassivet i den
utsträckning, som fig. 7 utvisar. Vidare ligger det
nära till hands att inräkna en del av Vättern i in-
Fig. 7. Infiltrationsområdet till sandstensområdet i
Huskvarna.
13 juli 1940
49
