Bergsvetenskap

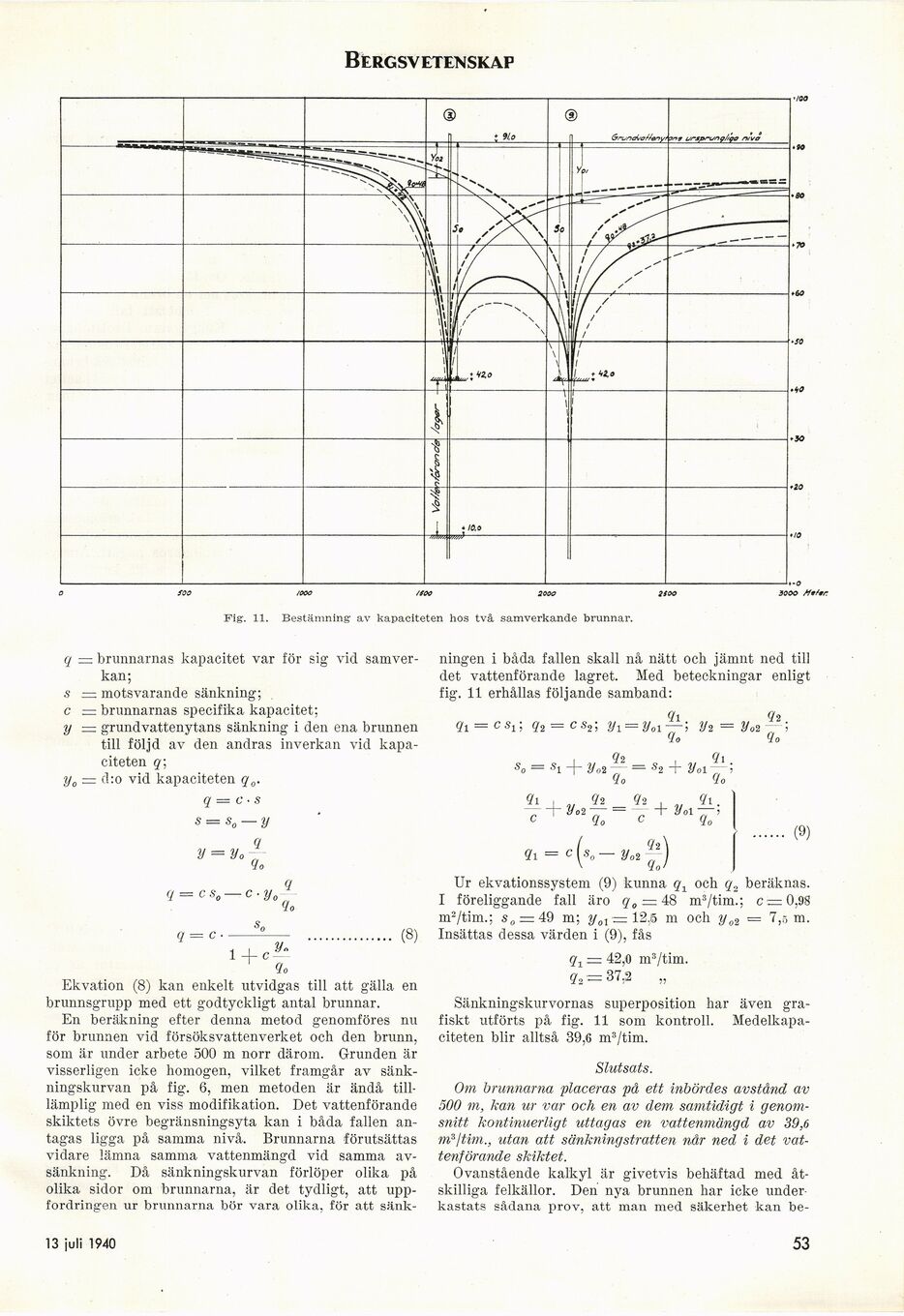

Fig. 11. Bestämning- av kapaciteten hos två samverkande brunnar.

q = brunnarnas kapacitet var för sig vid
samverkan;

s — motsvarande sänkning;
c = brunnarnas specifika kapacitet;
y = grundvattenytans sänkning i den ena brunnen
till följd av den andras inverkan vid
kapaciteten q\
y0 = d:o vid kapaciteten q0.

q = c ■ s
s = — V
Q

y = y0

(B)

Ekvation (8) kan enkelt utvidgas till att gälla en
brunnsgrupp med ett godtyckligt antal brunnar.

En beräkning efter denna metod genomföres nu
för brunnen vid försöksvattenverket och den brunn,
som är under arbete 500 m norr därom. Grunden är
visserligen icke homogen, vilket framgår av
sänkningskurvan på fig. 6, men metoden är ändå
tilllämplig med en viss modifikation. Det vattenförande
skiktets övre begränsningsyta kan i båda fallen
antagas ligga på samma nivå. Brunnarna förutsättas
vidare lämna samma vattenmängd vid samma
avsänkning. Då sänkningskurvan förlöper olika på
olika sidor om brunnarna, är det tydligt, att
uppfordringen ur brunnarna bör vara olika, för att sänk-

ningen i båda fallen skall nå nätt och jämnt ned till
det vattenförande lagret. Med beteckningar enligt
fig. 11 erhållas följande samband:

<Zl — C S1 j <?2 — C S2j Vi — Vol 7— > 2/2 — Vol

Vm

Vol

Qi

c

(h

y _ q, </l ,

= C («„ —

Vo2

Ur ekvationssystem (9) kunna q± och q2 beräknas.
I föreliggande fall äro q0 = 48 m3/tim.; c =0,98
m2/tim.; s0 = 49 m; yol ■= 12.15 m och yo2 = 7,5 m.
Insättas dessa värden i (9), fås

q1 — 42,0 m3/tim.
q2=37ß „

Sänkningskurvornas superposition har även
grafiskt utförts på fig. 11 som kontroll.
Medelkapaciteten blir alltså 39,6 m3/tim.

Slutsats.

Om brunnarna placeras på ett inbördes avstånd av
500 m, kan ur var och en av dem samtidigt i
genomsnitt kontinuerligt uttagas en vattenmängd av 39,6
ms/tim., utan att sänkningstratten når ned i det
vattenbärande skiktet.

Ovanstående kalkyl är givetvis behäftad med
åtskilliga felkällor. Den nya brunnen har icke
underkastats sådana prov, att man med säkerhet kan be-

13 juli 1940

53
