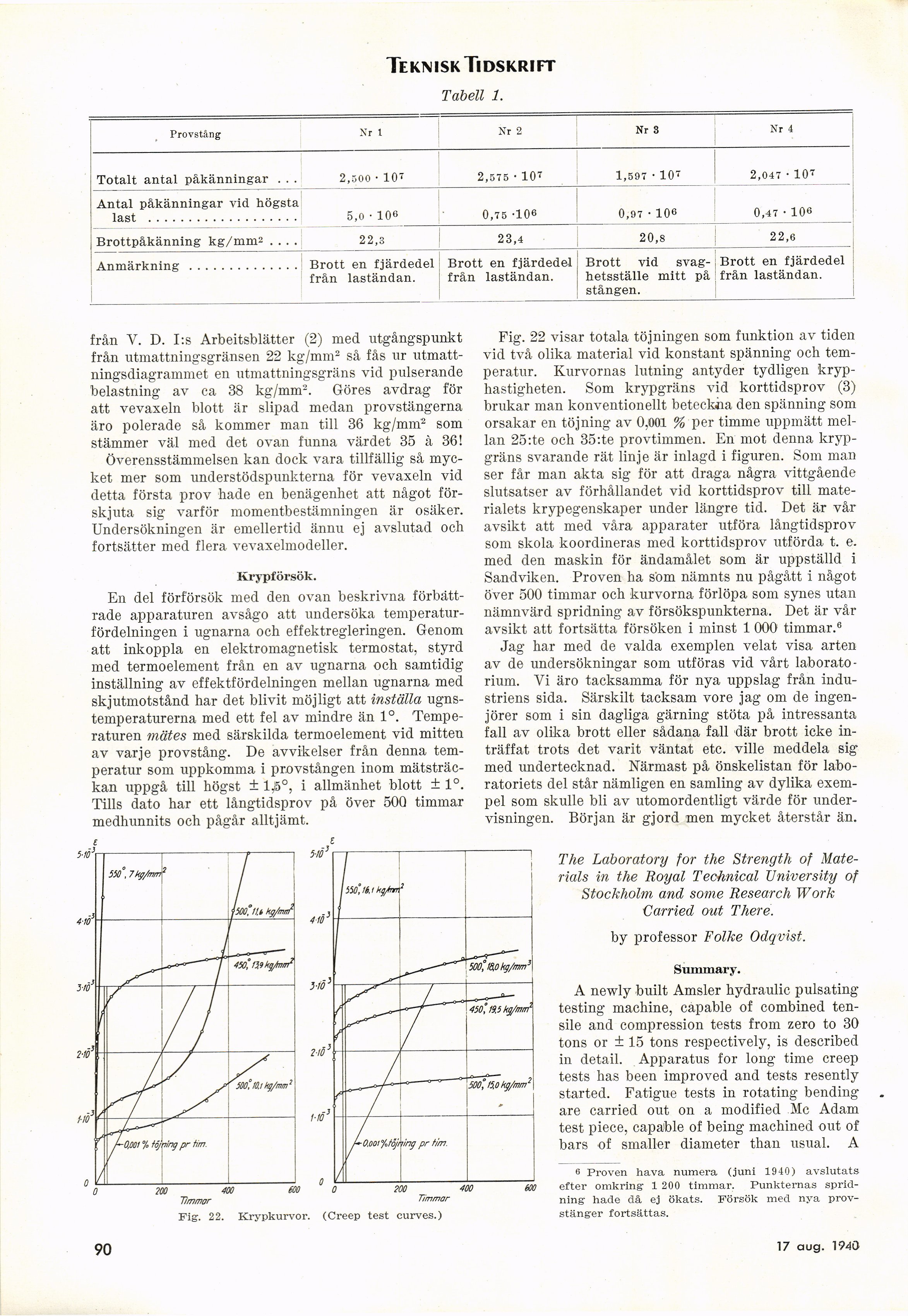

Teknisk Tidskrift
Tabell 1.
Provstång Nr 1 Nr 2 Nr 3 Nr 4
Totalt antal påkänningar . . . 2,500 • 107 2,575 ■ 10? 1,507 ■ 10" 2,047 ■ 10?
Antal påkänningar vid högsta last ................... 5,0 • 10« 0,75 -108 0,97 • 106 0,47 • 106
Brottpåkänning kg/mm2 .... 22,3 23,4 20,8 22,6
Anmärkning .............. Brott en fjärdedel från laständan. Brott en fjärdedel från laständan. Brott vid
svaghetsställe mitt på stången. Brott en fjärdedel från laständan.
från Y. D. I:s Arbeitsblätter (2) med utgångspunkt
från utmattningsgränsen 22 kg/mm2 så fås ur
utmattningsdiagrammet en utmattningsgräns vid pulserande
belastning av ca 38 kg/mm2. Göres avdrag för
att vevaxeln blott är slipad medan provstängerna
äro polerade så kommer man till 36 kg/mm2 som
stämmer väl med det ovan funna värdet 35 à 36!
Överensstämmelsen kan dock vara tillfällig så
mycket mer som understödspunkterna för vevaxeln vid
detta första prov hade en benägenhet att något
förskjuta sig varför momentbestämningen är osäker.
Undersökningen är emellertid ännu ej avslutad och
fortsätter med flera vevaxelmodeller.
Krypförsök.
En del förförsök med den ovan beskrivna
förbättrade apparaturen avsågo att undersöka
temperaturfördelningen i ugnarna och effektregleringen. Genom
att inkoppla en elektromagnetisk termostat, styrd
med termoelement från en av ugnarna och samtidig
inställning av effektfördelningen mellan ugnarna med
skjutmotstånd har det blivit möjligt att inställa
ugnstemperaturerna med ett fel av mindre än 1°.
Temperaturen mätes med särskilda termoelement vid mitten
av varje provstång. De avvikelser från denna
temperatur som uppkomma i provstången inom
mätsträc-kan uppgå till högst ± 1,5°, i allmänhet blott ± 1°.
Tills dato har ett långtidsprov på över 500 timmar
medhunnits och pågår alltjämt.
Fig. 22 visar totala töj ningen som funktion av tiden
vid två olika material vid konstant spänning och
temperatur. Kurvornas lutning antyder tydligen
kryphastigheten. Som krypgräns vid korttidsprov (3)
brukar man konventionellt beteckna den spänning som
orsakar en töjning av 0,001 % per timme uppmätt
mellan 25:te och 35:te provtimmen. En mot denna
krypgräns svarande rät linje är inlagd i figuren. Som man
ser får man akta sig för att draga några vittgående
slutsatser av förhållandet vid korttidsprov till
materialets krypegenskaper under längre tid. Det är vår
avsikt att med våra apparater utföra långtidsprov
som skola koordineras med korttidsprov utförda t. e.
med den maskin för ändamålet som är uppställd i
Sandviken. Proven ha som nämnts nu pågått i något
över 500 timmar och kurvorna förlöpa som synes utan
nämnvärd spridning av försökspunkterna. Det är vår
avsikt att fortsätta försöken i minst 1 000 timmar.6
Jag har med de valda exemplen velat visa arten
av de undersökningar som utföras vid vårt
laboratorium. Yi äro tacksamma för nya uppslag från
industriens sida. Särskilt tacksam vore jag om de
ingenjörer som i sin dagliga gärning stöta på intressanta
fall av olika brott eller sådana fall där brott icke
inträffat trots det varit väntat etc. ville meddela sig"
med undertecknad. Närmast på önskelistan för
laboratoriets del står nämligen en samling av dylika
exempel som skulle bli av utomordentligt värde för
undervisningen. Början är gjord men mycket återstår än.
The Laboratory for the Strength of
Materials in the Royal Technical University of
Stockholm and some Research Work
Carried out There.
by professor Folke Odqvist.
Summa r.v.
A newly built Amsler hydraulic pulsating
testing machine, capable of combined
ten-sile and compression tests from zero to 30
tons or ± 15 tons respectively, is described
in detail. Apparatus for long time creep
tests has been improved and tests resently
started. Fatigue tests in rotating bending
are carried out ön a modified Mc Adam
test piece, capable of being machined out of
bars of smaller diameter than usual. A
6 Proven hava numera (juni 1940) avslutats
efter omkring- 1 200 timmar. Punkternas
spridning hade då ej ökats. Försök med nya
provstänger fortsättas.
200 400
Timmar
Fig. 22. Krypkurvor. (Creep test curves.)
90
