Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk Tidskrift

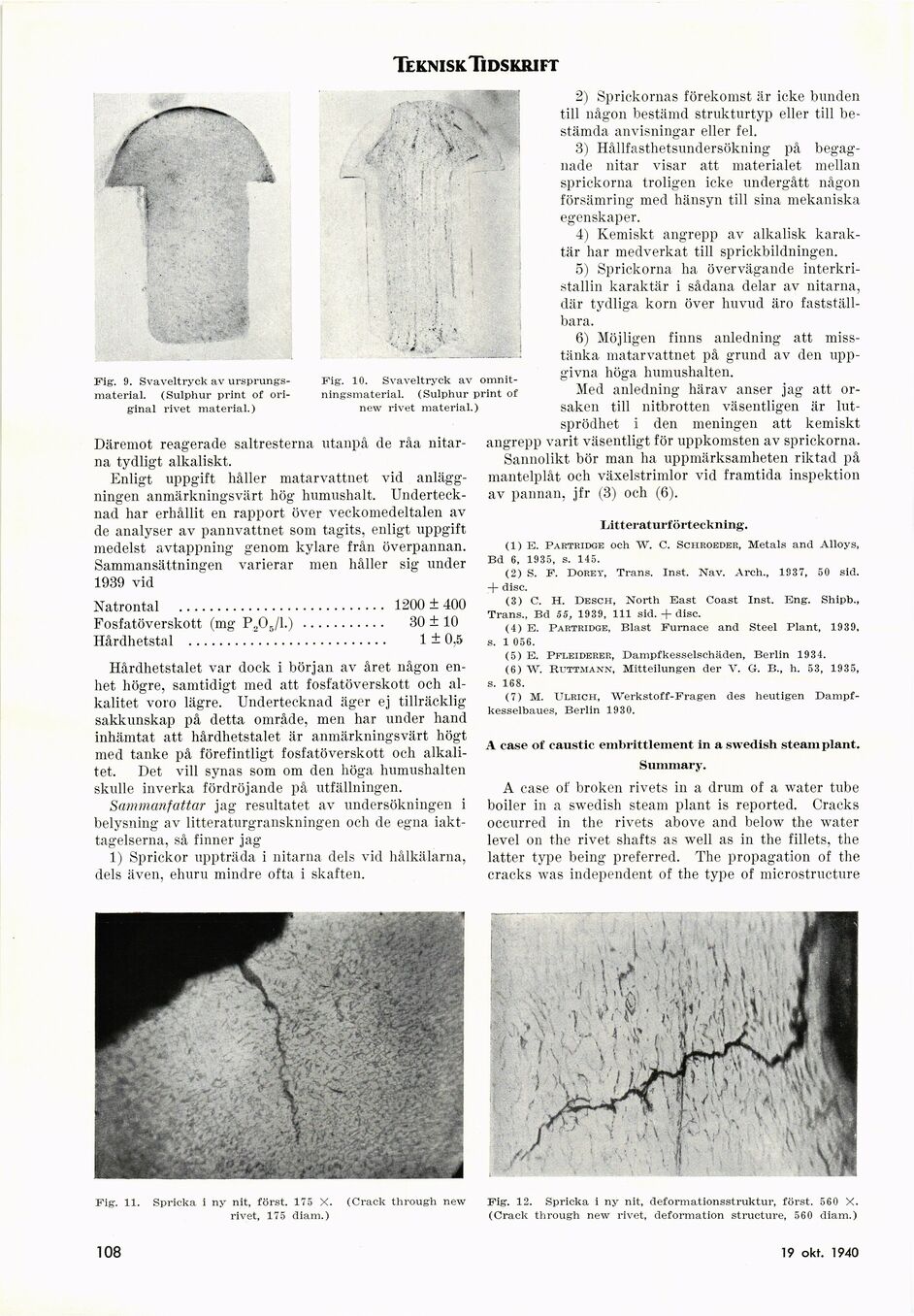

Fig;. 9. Svaveltryck av
ursprungsmaterial. (Sulphur print of
original rivet material.)
Fig. 10. Svaveltryck av
omnit-ningsmaterial. (Sulphur print of
new rivet material.)
Däremot reagerade saltresterna utanpå de råa
nitarna tydligt alkaliskt,
Enligt uppgift håller matarvattnet vid
anläggningen anmärkningsvärt hög humushalt.
Undertecknad har erhållit en rapport över veckomedeltalen av
de analyser av pannvattnet som tagits, enligt uppgift
medelst avtappning genom kylare från överpannan.
Sammansättningen varierar men håller sig under
1939 vid
Natrontal ........................... 1200 ±400
Fosfatöverskott (mg P,05/1.) ........... 30 ± 10
Hårdhetstal ........................... 1 ± 0,5
Hårdhetstalet var dock i början av året någon
enhet högre, samtidigt med att fosfätöverskott och
alkalitet voro lägre. Undertecknad äger ej tillräcklig
sakkunskap på detta område, men har under hand
inhämtat att hårdhetstalet är anmärkningsvärt högt
med tanke på förefintligt fosfatöverskott och
alkalitet, Det vill synas som om den höga humushalten
skulle inverka fördröjande på utfällningen.
Sammanfattar jag resultatet av undersökningen i
belysning av litteraturgranskningen och de egna
iakttagelserna, så finner jag
1) Sprickor uppträda i nitarna dels vid hålkälarna,
dels även, ehuru mindre ofta i skaften.
2) Sprickornas förekomst är icke bunden
till någon bestämd strukturtyp eller till
bestämda anvisningar eller fel.
3) Hållfasthetsundersökning på
begagnade nitar visar att materialet mellan
sprickorna troligen icke undergått någon
försämring med hänsyn till sina mekaniska
egenskaper.
4) Kemiskt angrepp av alkalisk
karaktär har medverkat till sprickbildningen.
5) Sprickorna ha övervägande
interkri-stallin karaktär i sådana delar av nitarna,
där tydliga korn över huvud äro
fastställbara.
6) Möjligen finns anledning att
misstänka matarvattnet på grund av den
uppgivna höga humushalten.
Med anledning härav anser jag att
orsaken till nitbrotten väsentligen är
lutsprödhet i den meningen att kemiskt
angrepp varit väsentligt för uppkomsten av sprickorna.
Sannolikt bör man ha uppmärksamheten riktad på
mantelplåt och växelstrimlor vid framtida inspektion
av pannan, jfr (3) och (6).
Litteraturförteckning.
(1) B. Partridge och W. C. Schroeder, Metals and Alloys,
Bd 6, 1935, s. 145.
(2) S. F. Dorey, Träns. Inst. Nav. Arch., 1937, 50 sid.
+ disc.
(3) C. H. Desch, North Bast Coast Inst. Eng. Shipb.,
Träns., Bd 55, 1939, 111 sid. + disc.
(4) E. Partridge, Blast Furnace and Steel Plant, 1939,
s. 1 056.
(5) E. Pfleiderer, Dampfkesselschäden, Berlin 1934.
(6) W. Ruttmann, Mitteilungen der V. G. B., h. 53, 1935,
s. 168.
(7) M. Ulrich, Werkstoff-Fragen des heutigen
Dampf-kesselbaues, Berlin 1930.
A case of caustic embrittlement in a swedish steam plant.
Summary.
A case of broken rivets in a drum of a water tube
boiler in a swedish steam plant is reported. Cracks
occurred in the rivets above and below the water
level ön the rivet shafts as well as in the fillets, the
latter type being preferred. The propagation of the
cracks was independent of the type of microstructure
19 okt. 1940
Fig. 11. Spricka i ny nit, först. 175 X. (Craek through new
rivet, 175 diam.)
Fig. 12. Spricka i ny nit, deformationsstruktur, först. 560 X.
(Crack through new rivet, deformation structure, 560 diam.)
<< prev. page << föreg. sida << >> nästa sida >> next page >>
