Mekanik.
des däremot icke mer än 100—800 mg/1
natrium-hydroxid i den påfyllda lösningen för att brott skulle
inträffa mitt för kapillärrummet under i övrigt samma
betingelser. På grundval av utförda analyser kunde
man i ett fall (då brott ej inträffat) beräkna, att
koncentrationen i kapillärrummet ökats från
ursprungligen 800 mg/1 till mer än 10 g/1 natron. Denna
koncentrationsökning torde ha uppnåtts genom
ångavgivning från kapillärrummet, som sannolikt haft
högre temperatur än den genom
upphängningsanord-ningen kylda överdelen, där ångan åter kondenserats.
I praktiken kunna mellanrum av kapillär storlek
uppträda vid bristfällig inre diktning av nitskarvar,
om nitarna icke helt utfylla nithålen eller om
invals-ningen av tuber icke företages med tillräcklig
omsorg. Det stora antal fall av lutsprödhet, som särskilt
för 20—30 år sedan inträffade i de trakter av U. S. A.,
där man hade natriumbikarbonathaltigt matarvatten,
kunde sålunda i allmänhet hänföras till en bristfällig
diktning av nitväxlarna inifrån. Vilken vikt man
hos de större amerikanska pannleverantörerna fäster
vid tätningen av nitskarvarna framgår av ett
uttalande av Romer i anslutning till nyssnämnda artikel
av Straub och Bradbury, där det bland annat heter:
"Such riveted construction as has been fabricated
has been inside caulked; welded construction has
eliminated the butt-strap and other types of seams,
which were the locations wherein most of this type of
cracking developed." Powell anför i samma
sammanhang följande: "Thus, it appears that boiler
design and manufacture control the basic conditions
which make possible or, with reasonable definiteness,
avoid the subsequent embrittlement of the steel.
Present seam welding and drum stress relieving practice
jjrobably represents the most positive single step so
far taken toward embrittlement prevention."
Därmed är icke sagt, att icke pannvattnets
beskaffenhet också spelar en betydande roll vid det förlopp,
som leder till lutsprödhet. Det ofta påtalade
förhållandet, att lutsprödhet uppträder på ett håll och icke
på andra, där man dock icke iakttagit större
noggrannhet vid konstruktionen, måste hänföras till
vattensammansättningen, ehuru det ännu icke är till
fullo känt, vilka faktorer, som härvidlag inverka.
På grundval av Parrs undersökningar, som visade,
att lutsprödhet endast i undantagsfall inträffade vid
närvaro av natriumsulfat i viss koncentration, införde
American Society of Mechanical Engineers i sin
"Boiler Code" 1926 en bestämmelse om att vissa
minimivärden skulle innehållas för
soda-sulfatförhållandet, nämligen 1/1 för panntryck under 10,5 atö,
1/2 för 10,5—17,5 atö och 1/3 för tryck över 17,5 atö,
varvid koncentrationerna skola uttryckas i p. p. m.
(mg/1) och allt alkali räknas som soda. Det har senare
visats, att även soda och fosfat utöva en liknande
ehuru icke så utpräglad skyddseffekt mot lutsprödhet
som sulfat. På vilket sätt dessa salter utöva sin
skyddsverkan har man icke med säkerhet fastställt. Man
har anledning att förmoda, att saltet, om det
förefinnes i. tillräcklig koncentration, utfälles på
materialet och utestänger vattenlösningen, innan
natronkon-centrationen uppnår ett skadligt värde. Andra
omständigheter tala emellertid för att en hög
koncentration av dessa ealter skulle medverka till en
passivering även av korngränsgebitet.
Även om hänsyn tages till inverkan av karbonat
och fosfat, har det dock varit uppenbart, att
innehållandet av ett soda-sulfatförhållande enligt
ovannämnda "Boiler Oode" i det stora flertalet fall icke
varit nödvändigt, i andra fall däremot en otillräcklig
åtgärd för att förhindra uppkomsten av lutsprödhet.
I belysningen av nyare forskningsresultat framstå
emellertid flera andra vanliga beståndsdelar i
pann-vatten som betydelsefulla för lutsprödheten. Främst
må nämnas kiselsyran. Såsom framgått av arbetet
på olika håll i Amerika6, har natriumsilikat en starkt
påskyndande inverkan på den interkristallina
korrosionen. Närvaron av kiselsyra i ett alkaliskt vatten
föranleder sålunda brott för lägre belastningar än som
materialet uthärdar i en lösning av kemiskt rent
alkali. Vid höga kiselsyrehalter i pannvatten
hjälper det icke att upprätthålla soda-sulfatförhållandet.
Straub och Bradbury ha för högre ångtryck lyckats
motverka lutsprödhet i kiselsyrehaltiga vatten genom
tillsats av aluminiumföreningar. Effekten av dessa
ligger sannolikt däri, att kiselsyran fälles som
aluminiumsilikat. Metoden kan dock knappast
rekommenderas för praktiskt bruk, ty man riskerar därvid
en mycket besvärlig pannstensbildning, som icke kan
förhindras med fosfat.
Kloridema, som tidigare ansetts ha skadligt
inflytande på lutsprödheten, visas av Stbaub och
Bradbury understödja sulfatets skyddsverkan, i det att en
låg sulfathalt i förening med hög kloridhalt uppväger
en högre sulfathalt. Detta bestyrkes emellertid
knappast av de data, som anföras av Romer ur Babcock
och Wilcox’ register över inträffade fall av
lutsprödhet.
En systematisk undersökning över inverkan av
olika ämnen på lutsprödheten har gjorts av
Schroe-der, Berk och 0’Brien.7 Med undantag av oxide-
6 Se t. e. Power, Vol. 79, s. 699—700 (1935).
7 Transactions, American Society of Mechanical Engineers,
Vol. 60, s. 35—42 (1938).
16 nov. 1940
121

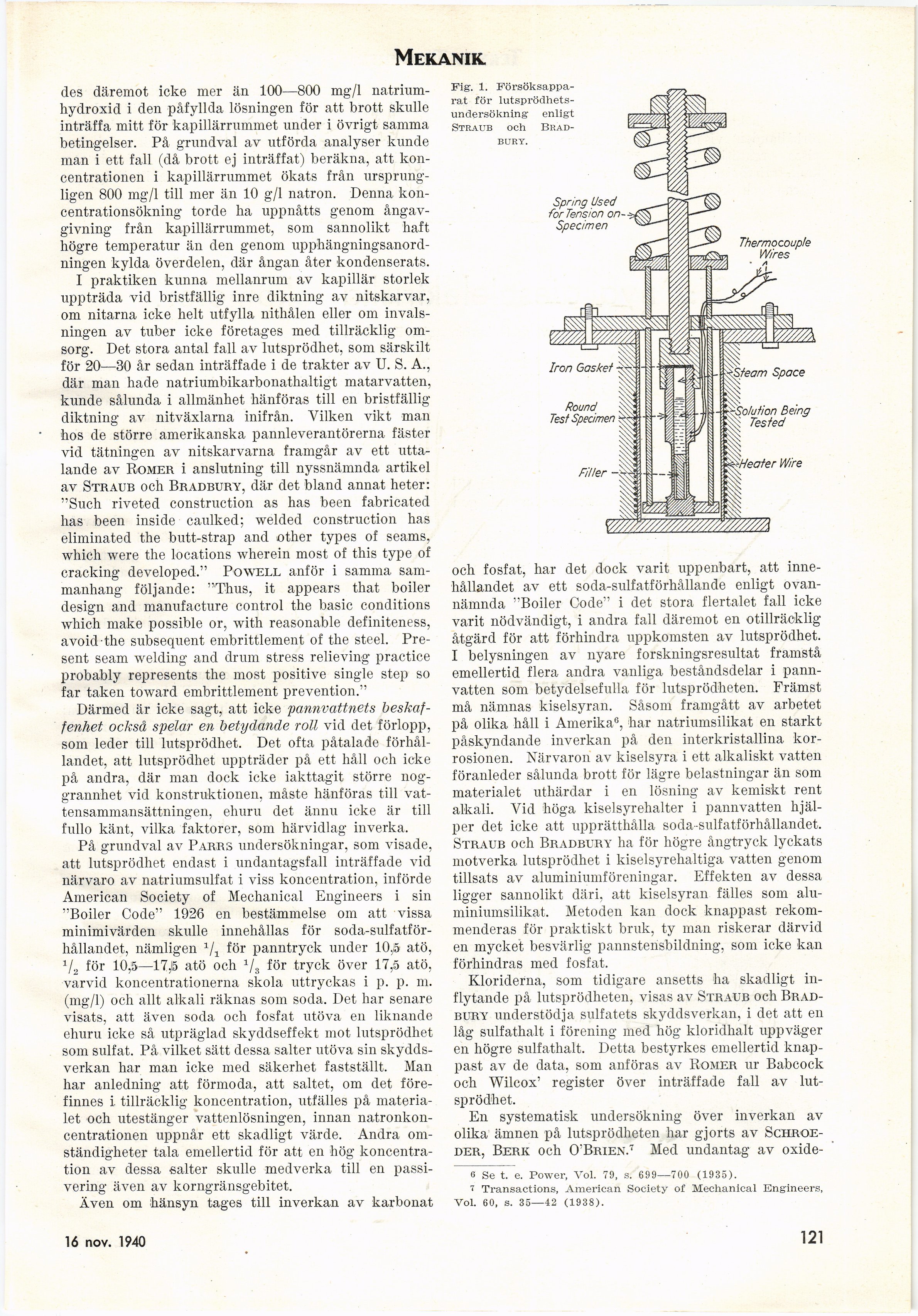

Fig. 1.
Försöksapparat för
lutsprödhets-undersökning enligt
Straub och
Bradbury.
