Mekanik.
I samma figurer ha även införts de
verkningsgrader, som erhållas vid
stegvis omställning av skovelvinkeln
med strypning mellan varje steg,
och motsvarande vinst har markerats
genom streckade fält mot de linjer,
som motsvara strypning utan
sko-velvridning. De ytor, vilka ligga
mellan dessa fält och rj- resp.
N-kurvan, representerar den
ytterligare vinst, som ernås genom
kontinuerlig vridning.
Om en viss variation i
vattenmängd tillåtes, kan man även här
liksom vid ändring av varvtalet
använda den stegvisa omställningen utan
strypning. Antages det att
vattenmängden får nedgå till 600 lit./sek.
får man det i fig. 27 med heldragna
linjer visade förloppet. Den med a
betecknade punkten markerar högsta
förekommande uppfordringshöjd.
Sjunker nu uppfordringshöjden till b,
ökar vattenmängden till 700 lit./sek.
med motsvarande ändring av
verkningsgraden från a till b. Vid b
omställas skovlarna så att
vattenmängden sjunker till 600 lit./sek. och punkt
c, varifrån åter en ökning i
vattenmängd inträder med sjunkande
uppfordringshöjd mot punkt d osv.
Det på så sätt erhållna
verkningsgradsförloppet har inritats i fig. 30
och motsvarande effektbehov samt
vattenmängdsvariation i fig. 31.
Gör man en jämförelse mellan det
vid ändring av varvtalet nådda
resultatet och det som nås genom ändring
av skovelvinkeln, finner man att
skillnaden i föreliggande fall ej är särdeles stor (jfr fig. 18
och 22 med 28, och 25 med 30).
Sammanfattning.
De i uppsatsen ingående diagrammen visa, vilka
goda möjligheter man har, att antingen genom
ändring av pump hjulets varvtal eller dess skovelvinkel
med bibehållande av god verkningsgrad variera
vattenmängden vid konstant uppfordringshöjd eller hålla
vattenmängden konstant vid varierande uppfordrings-
H
n
1.5
225
looo
DATA.
1.2. = 0.°i
21 o = 195
4ooo = <ooo
O. t,
4 bo
4000
heter
VASV/HiM.
li-VSEK.

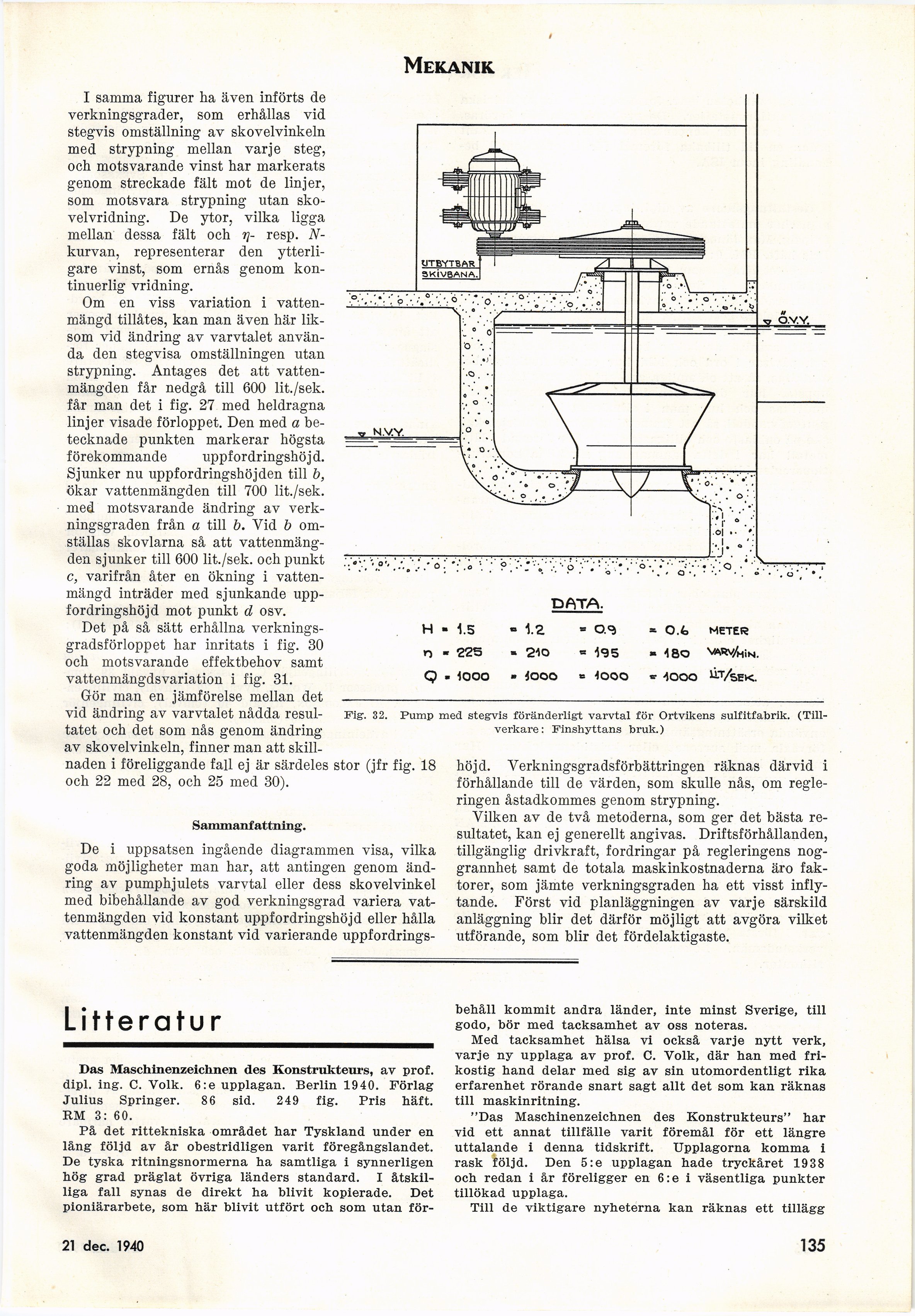

Fig. 32. Pump med stegvis föränderligt varvtal för Ortvikens sulfitfabrik.
(Tillverkare: Finshyttans bruk.)
höjd. Yerkningsgradsförbättringen räknas därvid i
förhållande till de värden, som skulle nås, om
regleringen åstadkommes genom strypning.
Vilken av de två metoderna, som ger det bästa
resultatet, kan ej generellt angivas. Driftsförhållanden,
tillgänglig drivkraft, fordringar på regleringens
noggrannhet samt de totala maskinkostnaderna äro
faktorer, som jämte verkningsgraden ha ett visst
inflytande. Först vid planläggningen av varje särskild
anläggning blir det därför möjligt att avgöra vilket
utförande, som blir det fördelaktigaste.
Litteratur
Das Maschinenzeichnen des Konstrukteurs, av prof.
dipl. ing. C. Volk. 6:e upplagan. Berlin 1940. Förlag
Julius Springer. 86 sid. 249 fig. Pris häft.
RM 3: 60.
På det rittekniska området har Tyskland under en
lång följd av år obestridligen varit föregångslandet.
De tyska ritningsnormerna ha samtliga i synnerligen
hög grad präglat övriga länders standard. I
åtskilliga fall synas de direkt ha blivit kopierade. Det
pioniärarbete, som här blivit utfört och som utan för-
behåll kommit andra länder, inte minst Sverige, till
godo, bör med tacksamhet av oss noteras.
Med tacksamhet hälsa vi också varje nytt verk,
varje ny upplaga av prof. C. Volk, där han med
frikostig hand delar med sig av sin utomordentligt rika
erfarenhet rörande snart sagt allt det som kan räknas
till maskinritning.
"Das Maschinenzeichnen des Konstrukteurs" har
vid ett annat tillfälle varit föremål för ett längre
uttalande i denna tidskrift. Upplagorna komma i
rask följd. Den 5:e upplagan hade tryckåret 1938
och redan i år föreligger en 6:e i väsentliga punkter
tillökad upplaga.
Till de viktigare nyheterna kan räknas ett tillägg
21 dec. 1940
