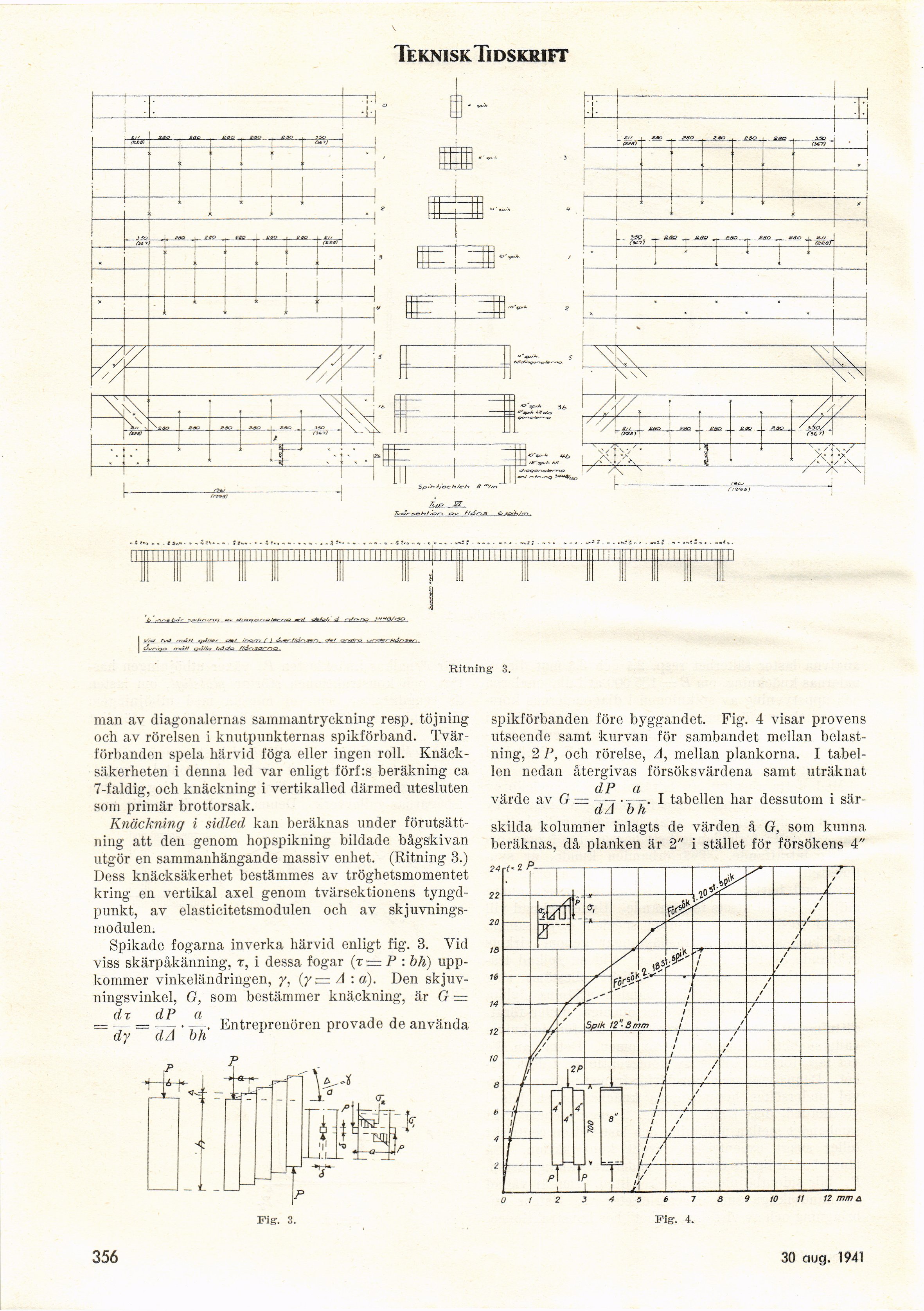

Ritning 3.
man av diagonalernas sammantryckning resp. töjning
och av rörelsen i knutpunkternas spikförband.
Tvärförbanden spela härvid föga eller ingen roll.
Knäcksäkerheten i denna led var enligt förf:s beräkning ca
7-faldig, och knäckning i vertikalled därmed utesluten
sohi primär brottorsak.
Knackning i sidled kan beräknas under
förutsättning att den genom hopspikning bildade bågskivan
utgör en sammanhängande massiv enhet. (Ritning 3.)
Dess knäcksäkerhet bestämmes av tröghetsmomentet
kring en vertikal axel genom tvärsektionens
tyngdpunkt, av elasticitetsmodulen och av
skjuvnings-modulen.
Spikade fogarna inverka härvid enligt fig. 3. Yid
viss skärpåkänning, t, i dessa fogar (r t= P : bh)
uppkommer vinkeländringen, y, (/= A : a). Den
skjuv-ningsvinkel, G, som bestämmer knäckning, är G —
= ^T = ^ ■ - . Entreprenören provade de använda
dy
dA bh
,p
spikförbanden före byggandet. Fig. 4 visar provens
utseende samt kurvan för sambandet mellan
belastning, 2 P, och rörelse, A, mellan plankorna. I
tabellen nedan återgivas försöksvärdena samt uträknat
värde av G=C[^. ■I tabellen har dessutom i
sär-dA b h
skilda kolumner inlagts de värden å G, som kunna
beräknas, då planken är 2" i stället för försökens 4"
Fig. 3.
o 1 2 3 4 5 6 7 s 9 10 11 12 mm i
Fig. 4.
