Full resolution (JPEG) - On this page / på denna sida - Häfte 50. 13 dec. 1941 - Jämförande undersökningar av s. k. kamjärn och rundjärn av högvärdigt stål, av Nils Tengvik
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

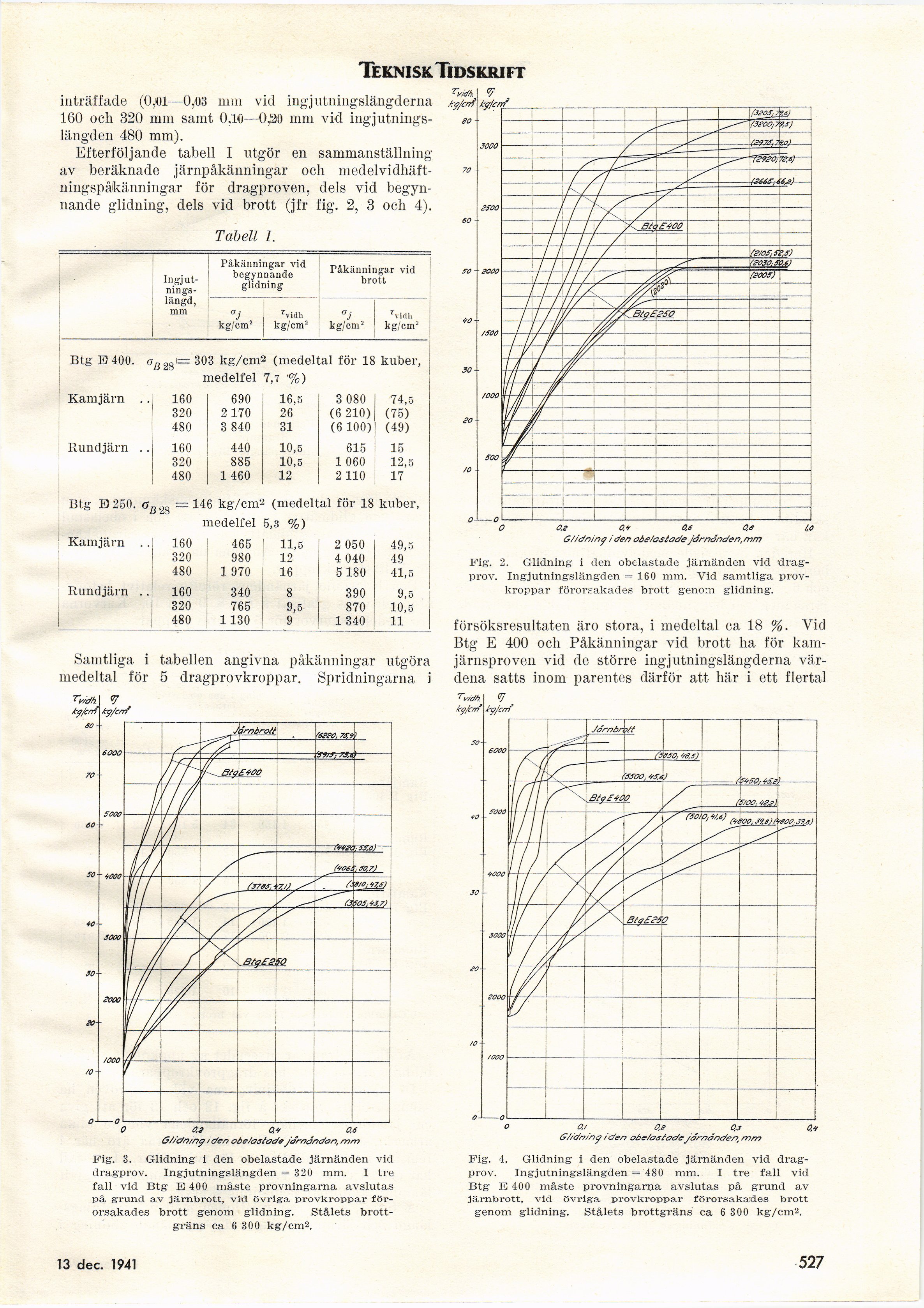

[-Ingjut-ninga-längd,-] {+Ingjut- ninga- längd,+} mm Påkänningar vid begynnande glidning Påkänningar vid brott
"i kg/cm’ Tvidli kg/cm’ "i kg/ em1 ’vidh kg/cm*
Btg B 400. o i= 303 kg/cm2 (medeltal för 18 kuber,
medelfel 7,7 ’%)
Kamjärn . . 160 690 16,5 3 080 74,5
320 2170 26 (6 210) (75)
480 3 840 31 (6100) (49)
Rundjärn .. 160 440 10,5 615 15
320 885 10,5 1 060 12,5
480 1 460 12 2110 17
Btg B 250. <?„„„ = 146 kg/cm2 (medeltal för 18 kuber,
medelfel 5,3 %)
Kamjärn . . 160 465 11,5 2 050 49,5
320 980 12 4 040 49
480 1 970 16 5180 41,5
Rundjärn .. 160 340 8 390 9,5
320 765 9,5 870 10,5
480 1130 9 1 340 11
Teknisk Tidskrift
inträffade (0,01—0,03 111111 vid ingjutningslängderna
160 ocli 320 mm samt 0.10—0,30 mm vid
ingjutnings-längden 480 mm).
Efterföljande tabell I utgör en sammanställning
av beräknade järnpåkänningar ocli
medelvidhäft-ningspàlkänningar för dragproven, dels vid
begynnande glidning, dels vid brott (jfr fig. 2, 3 och 4).
Tabell I.
Samtliga i tabellen angivna påkänningar utgöra
medeltal för 5 dragprovkroppar. Spridningarna i
r c/en oàe/astode jornàndøn, mm
Fig’. 3. Glidning i den obelastade järnänden vid
dragprov. Ingjutningslängden = 320 mm. I tre
fall vid Btg E 400 måste provningarna avslutas
på. grund av järnbrott, vid övriga provkroppar
förorsakades brott genom glidning. Stålets
brottgräns ca 6 300 kg/cm2.
Fig. 2. Glidning i den obelastade järnänden vid
’dragprov. Ingjutningslängden — 160 mm. Vid samtliga
provkroppar förorsakades brott genom glidning.
försöksresultaten äro stora, i medeltal ca 18 %. Vid
Btg E 400 och Påkänningar vid brott ha för
kam-järnsproven vid de större ingjutningslängderna
värdena satts inom parentes därför att här i ett flertal
kg/cm’ ty/cm*
Fig. 4. Glidning i den obelastade järnänden vid
dragprov. Ingjutningslängden = 480 mm. I tre fall vid
Btg E 400 måste provningarna avslutas på grund av
järnbrott, vid övriga provkroppar förorsakades brott
genom glidning. Stålets brottgräns ca 6 300 kg/cm^.
O,/ 0,2 0.3
/c/en oàe/astae/e jaz-nänderJ, mm
(SOOf)
.mm
13 dec. 1941
527
<< prev. page << föreg. sida << >> nästa sida >> next page >>
