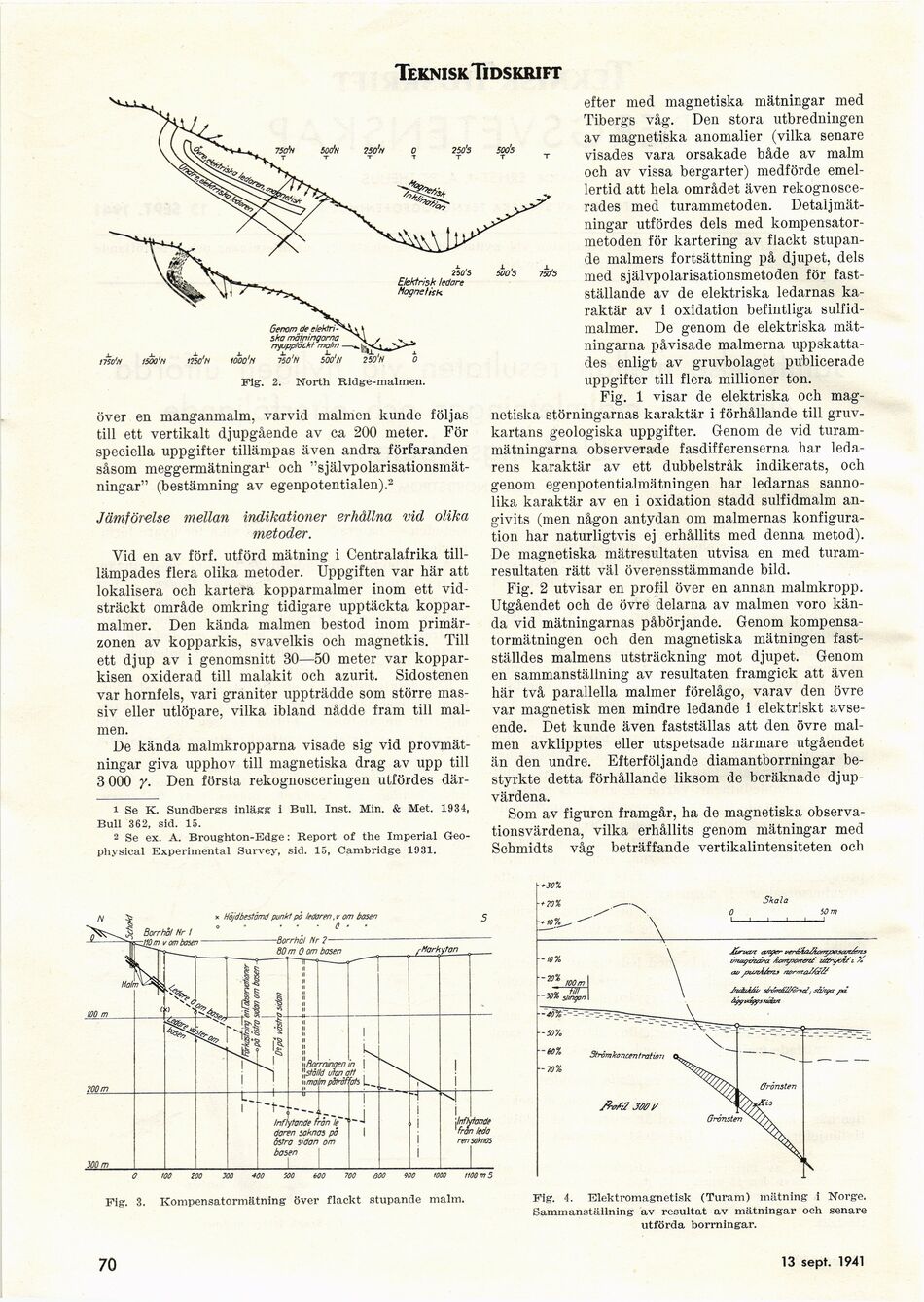

Tekimisk Tidskrift
750’N
nsc/n !5oa’N i}Sc’n
Genom de
elektriska matningarna
nyupptäckt malm —-»[|^C^
I000’m 750’N 500lN 250’n O
Fig. 2. North Ridge-malmen.
över en manganmalm, varvid malmen kunde följas
till ett vertikalt djupgående av ca 200 meter. För
speciella uppgifter tillämpas även andra förfaranden
såsom meggermätningar1 och
"självpolarisationsmät-ningar" (bestämning av egenpotentialen).2
Jämförelse mellan indikationer erhållna vid olika
metoder.
Vid en av förf. utförd mätning i Centralafrika
till-lämpades flera olika metoder. Uppgiften var här att
lokalisera och kartera kopparmalmer inom ett
vidsträckt område omkring tidigare upptäckta
kopparmalmer. Den kända malmen bestod inom
primärzonen av kopparkis, svavelkis och magnetkis. Till
ett djup av i genomsnitt 30—50 meter var
koppar-kisen oxiderad till malakit och azurit. Sidostenen
var hornfels, vari graniter uppträdde som större
massiv eller utlöpare, vilka ibland nådde fram till
malmen.
De kända malmkropparna visade sig vid
provmätningar giva upphov till magnetiska drag av upp till
3 000 y. Den första rekognosceringen utfördes där-
7S/5
1 Se K. Sundbergs inlägg i Bull. Inst. Min. & Met. 1934,
Bull 362, sid. 15.
2 Se ex. A. Broughton-Edge: Report of the Imperial
Geo-physical Experimental Survey, sid. 15, Cambridge 1931.
efter med magnetiska mätningar med
Tibergs våg. Den stora utbredningen
av magnetiska anomalier (vilka senare
visades vara orsakade både av malm
och av vissa bergarter) medförde
emellertid att hela området även
rekognosce-rades med turammetoden.
Detaljmätningar utfördes dels med
kompensator-metoden för kartering av flackt
stupande malmers fortsättning på djupet, dels
med självpolarisationsmetoden för
fastställande av de elektriska ledarnas
karaktär av i oxidation befintliga
sulfid-malmer. De genom de elektriska
mätningarna påvisade malmerna
uppskattades enligt- av gruvbolaget publicerade
uppgifter till flera millioner ton.
Fig. 1 visar de elektriska och
magnetiska störningarnas karaktär i förhållande till
gruv-kartans geologiska uppgifter. Genom de vid
turam-mätningarna observerade fasdifferenserna har
ledarens karaktär av ett dubbelstråk indikerats, och
genom egenpotentialmätningen har ledarnas
sannolika karaktär av en i oxidation stadd sulfidmalm
angivits (men någon antydan om malmernas
konfiguration har naturligtvis ej erhållits med denna metod).
De magnetiska mätresultaten utvisa en med
turam-resultaten rätt väl överensstämmande bild.
Fig. 2 utvisar en profil över en annan malmkropp.
Utgåendet och de övre delarna av malmen voro
kända vid mätningarnas påbörjande. Genom
kompensa-tormätningen och den magnetiska mätningen
fastställdes malmens utsträckning mot djupet. Genom
en sammanställning av resultaten framgick att även
här två parallella malmer förelågo, varav den övre
var magnetisk men mindre ledande i elektriskt
avseende. Det kunde även fastställas att den övre
malmen avklipptes eller utspetsade närmare utgåendet
än den undre. Efterföljande diamantborrningar
bestyrkte detta förhållande liksom de beräknade
djupvärdena.
Som av figuren framgår, ha de magnetiska
observationsvärdena, vilka erhållits genom mätningar med
Schmidts våg beträffande vertikalintensiteten och
Höjd bestämd punkt pà ledaren, k om basen
• ■ ■ o ■ ■
Inflytande frän te
dåren saknas pà
östra sidan om
basen
J_ I
j Inflytande
1 från ledo
ren saknas
0 100 200 300 400 500 600 700 800 900 W00 IWOmS
Fig. 3. Kompensatormätning över flackt stupande malm.
Fig. 4. Elektromagnetisk (Turam) mätning i Norge.
Sammanställning av resultat av mätningar och senare
utförda borrningar.
