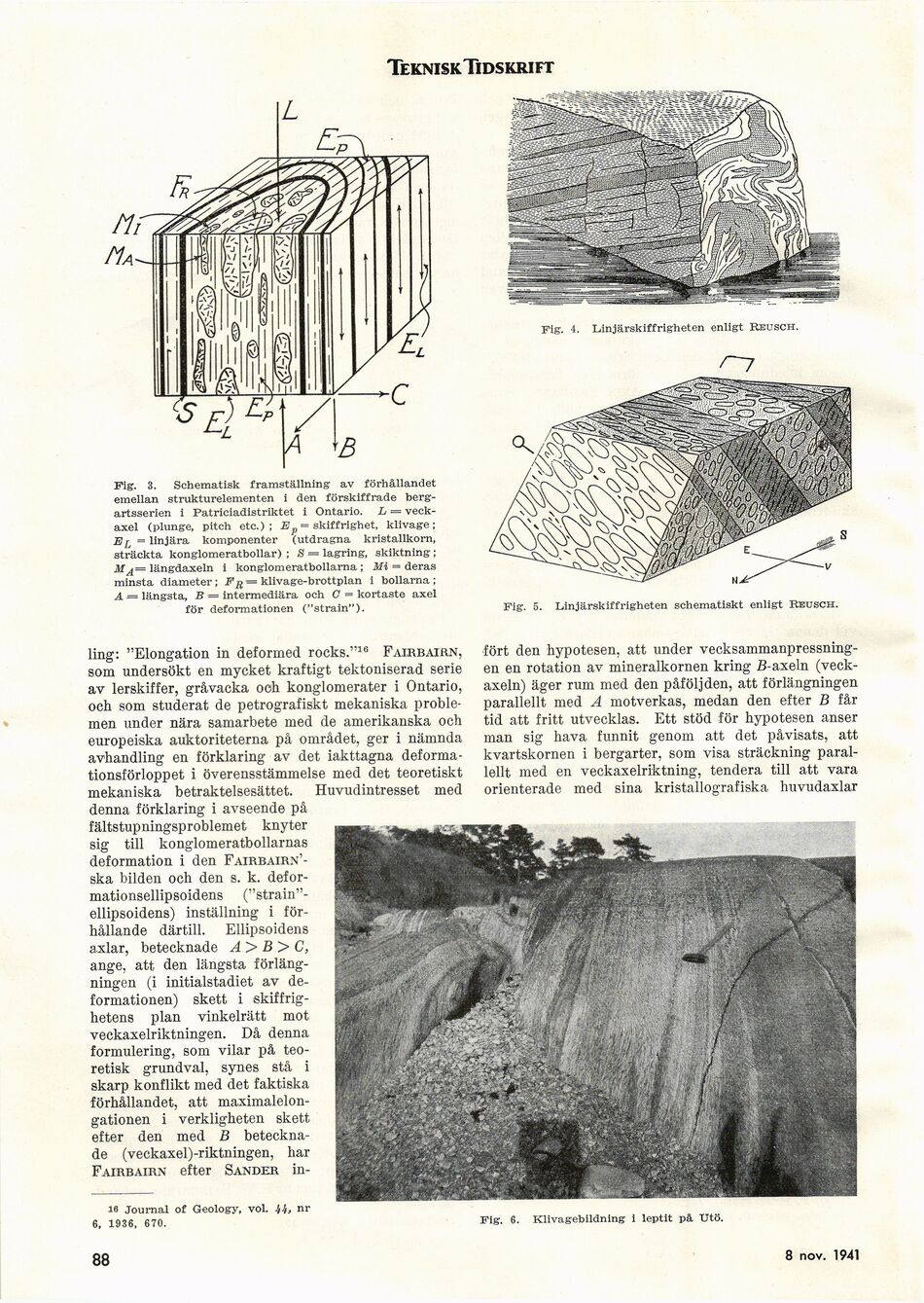

Teknisk Tidskrift
Fig. 3. Schematisk framställning av förhållandet
emellan strukturelementen i den förskiffrade
bergartsserien 1 Patriciadistriktet i Ontario. L —
veckaxel (plunge, pitch etc.); = skiffrighet, klivage ;
El = linjära komponenter (utdragna kristallkorn,
sträckta konglomeratbollar) ; S = lagring, skiktning;
längdaxeln i konglomeratbollarna; Mi = deras
minsta diameter; Fß = klivage-brottplan i bollarna ;
A = längsta, B - intermediära och C = kortaste axel
för deformationen ("strain").
Fig. 4. Linjärskiffrigheten enligt Reusch.
r~i
Fig. 5. Linjärskiffrigheten schematiskt enligt Reusch.
ling: "Elongation in deforined rocks."16 Fairbairn,
som undersökt en mycket kraftigt tektoniserad serie
av lerskiffer, gråvacka och konglomerater i Ontario,
och som studerat de petrografiskt mekaniska
problemen under nära samarbete med de amerikanska och
europeiska auktoriteterna på området, ger i nämnda
avhandling en förklaring av det iakttagna
deformationsförloppet i överensstämmelse med det teoretiskt
mekaniska betraktelsesättet. Huvudintresset med
denna förklaring i avseende på
fältstupningsproblemet knyter
sig till konglomeratbollarnas
deformation i den
Fairbairn’-ska bilden och den s. k.
defor-mationsellipsoidens ("strain"-ellipsoidens) inställning i
förhållande därtill. Ellipsoidens
axlar, betecknade A> B > C,
ånge, att den längsta
förlängningen (i initialstadiet av
deformationen) skett i
skiffrig-hetens plan vinkelrätt mot
veckaxelriktningen. Då denna
formulering, som vilar på
teoretisk grundval, synes stå i
skarp konflikt med det faktiska
förhållandet, att
maximalelon-gationen i verkligheten skett
efter den med B
betecknade (veckaxel)-riktningen, har
Fairbairn efter Sander in-
fört den hypotesen, att under
vecksammanpressningen en rotation av mineralkornen kring S-axeln
(veckaxeln) äger rum med den påföljden, att förlängningen
parallellt med A motverkas, medan den efter B får
tid att fritt utvecklas. Ett stöd för hypotesen anser
man sig hava funnit genom att det påvisats, att
kvartskornen i bergarter, som visa sträckning
parallellt med en veckaxelriktning, tendera till att vara
orienterade med sina kristallografiska huvudaxlar
18 Journal of Geology, vol. H, nr
6, 1936, 670.
Fig. 6. Klivagebildning i leptit på Utö.
88
8 mars 1941
