Termisk Tidskrift

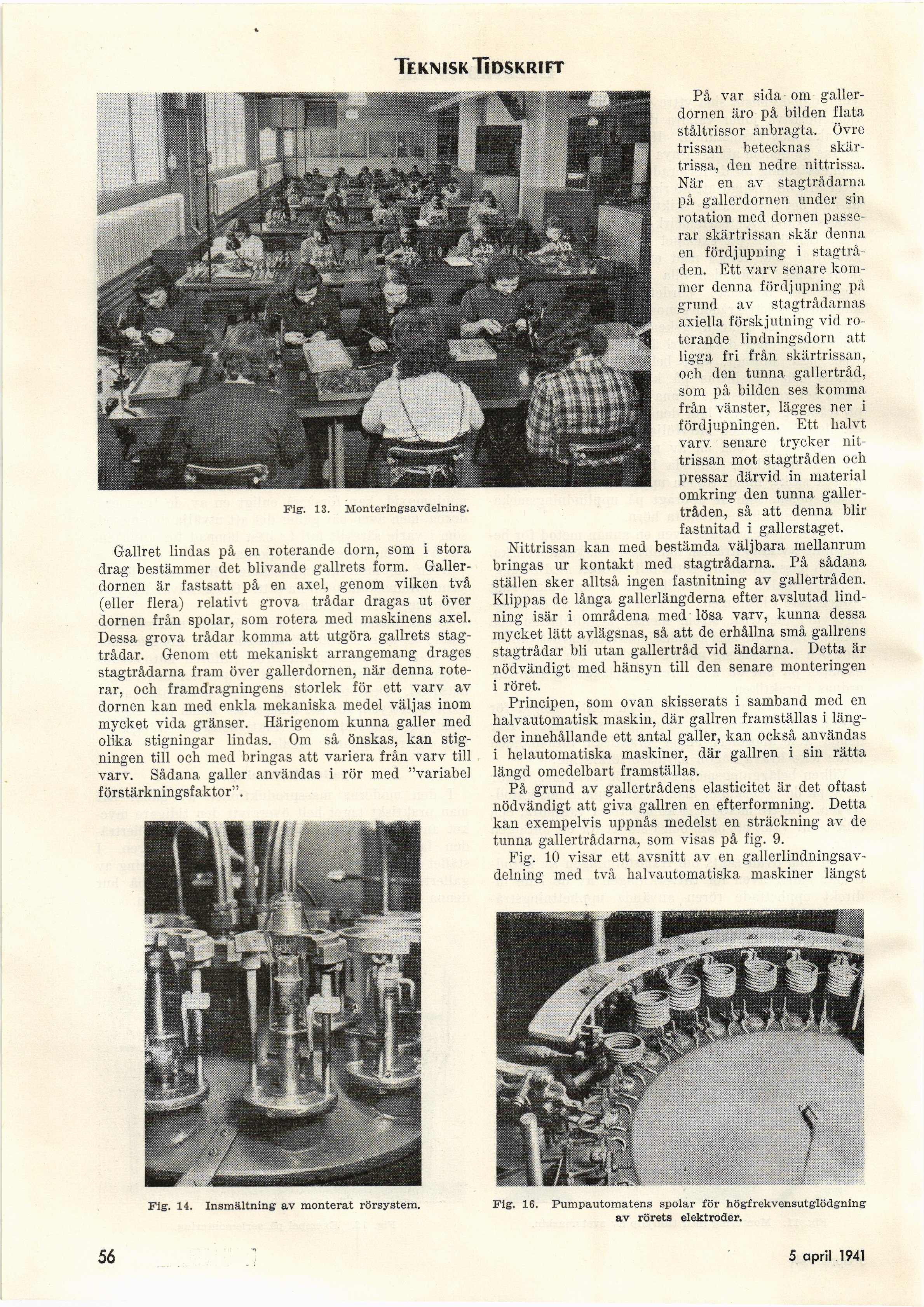

Fig. 13. Monteringsavdelning.
Gallret lindas på en roterande dorn, som i stora
drag bestämmer det blivande gallrets form.
Galler-dornen är fastsatt på en axel, genom vilken två
(eller flera) relativt grova trådar dragas ut över
dornen från spolar, som rotera med maskinens axel.
Dessa grova trådar komma att utgöra gallrets
stag-trådar. Genom ett mekaniskt arrangemang drages
stagtrådarna fram över gallerdornen, när denna
roterar, och framdragningens storlek för ett varv av
dornen kan med enkla mekaniska medel väljas inom
mycket vida gränser. Härigenom kunna galler med
olika stigningar lindas. Om så önskas, kan
stigningen till och med bringas att variera från varv till
varv. Sådana galler användas i rör med "variabel
förstärkningsfaktor".
På var sida om
gallerdornen äro på bilden flata
ståltrissor anbragta. Övre
trissan betecknas
skär-trissa, den nedre nittrissa.
När en av stagtrådarna
på gallerdornen under sin
rotation med dornen
passerar skärtrissan skär denna
en fördjupning i
stagtrå-den. Ett varv senare
kommer denna fördjupning på
grund av stagtrådarnas
axiella förskjutning vid
roterande lindningsdorn att
ligga fri från skärtrissan,
och den tunna gallertråd,
som på bilden ses komma
från vänster, lägges ner i
fördjupningen. Ett halvt
varv senare trycker
nit-trissan mot stagtråden och
pressar därvid in material
omkring den tunna
gallertråden, så att denna blir
fastnitad i gallerstaget.
Nittrissan kan med bestämda väljbara mellanrum
bringas ur kontakt med stagtrådarna. På sådana
ställen sker alltså ingen fastnitning av gallertråden.
Klippas de långa gallerlängderna efter avslutad
lindning isär i områdena med ■ lösa varv, kunna dessa
mycket lätt avlägsnas, så att de erhållna små gallrens
stagtrådar bli utan gallertråd vid ändarna. Detta är
nödvändigt med hänsyn till den senare monteringen
i röret.
Principen, som ovan skisserats i samband med en
halvautomatisk maskin, där gallren framställas i
längder innehållande ett antal galler, kan också användas
i helautomatiska maskiner, där gallren i sin rätta
längd omedelbart framställas.
På grund av gallertrådens elasticitet är det oftast
nödvändigt att giva gallren en efterformning. Detta
kan exempelvis uppnås medelst en sträckning av de
tunna gallertrådarna, som visas på fig. 9.
Fig. 10 visar ett avsnitt av en
gallerlindningsav-delning med två halvautomatiska maskiner längst
Fig. 14. Insmältning av monterat rörsystem. Fig. 16. Pumpautomatens spolar för högfrekvensutglödgning
av rörets elektroder.
56
5 april 1941
