Elektroteknik

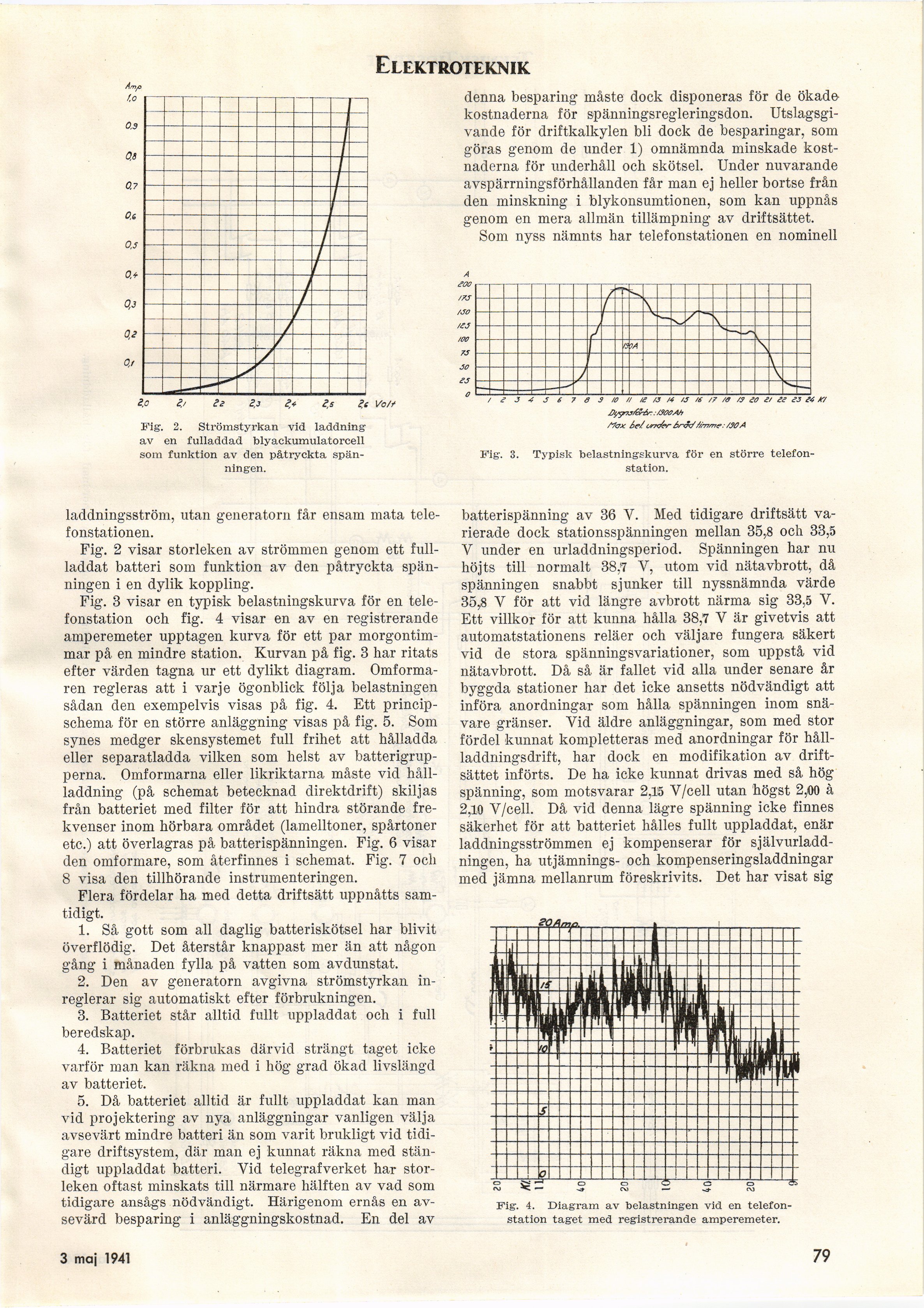

Fig. 2. Strömstyrkan vid laddning
av en fulladdad blyackumulatorcell
som funktion av den påtryckta
spänningen.
denna besparing måste dock disponeras för de ökade
kostnaderna för spänningsregleringsdon.
Utslagsgivande för driftkalkylen bli dock de besparingar, som
göras genom de under 1) omnämnda minskade
kostnaderna för underhåll och skötsel. Under nuvarande
avspärrningsförhållanden får man ej heller bortse från
den minskning i blykonsumtionen, som kan uppnås
genom en mera allmän tillämpning av driftsättet.
Som nyss nämnts har telefonstationen en nominell
Fig. 3. Typisk belastningskurva för en större
telefonstation.
laddningsström, utan generatorn får ensam mata
telefonstationen.
Fig. 2 visar storleken av strömmen genom ett
fulladdat batteri som funktion av den påtryckta
spänningen i en dylik koppling.
Fig. 3 visar en typisk belastningskurva för en
telefonstation och fig. 4 visar en av en registrerande
amperemeter upptagen kurva för ett par
morgontimmar på en mindre station. Kurvan på fig. 3 har ritats
efter värden tagna ur ett dylikt diagram.
Omformaren regleras att i varje ögonblick följa belastningen
sådan den exempelvis visas på fig. 4. Ett
principschema för en större anläggning visas på fig. 5. Som
synes medger skensystemet full frihet att hålladda
eller separatladda vilken som helst av
batterigrupperna. Omformarna eller likriktarna måste vid
hållladdning (på schemat betecknad direktdrift) skiljas
från batteriet med filter för att hindra störande
frekvenser inom hörbara området (lamelltoner, spårtoner
etc.) att överlagras på batterispänningen. Fig. 6 visar
den omformare, som återfinnes i schemat. Fig. 7 och
8 visa den tillhörande instrumenteringen.
Flera fördelar ha med detta driftsätt uppnåtts
samtidigt.
1. Så gott som all daglig batteriskötsel har blivit
överflödig. Det återstår knappast mer än att någon
gång i månaden fylla på vatten som avdunstat.
2. Den av generatorn avgivna strömstyrkan
in-reglerar sig automatiskt efter förbrukningen.
3. Batteriet står alltid fullt uppladdat och i full
beredskap.
4. Batteriet förbrukas därvid strängt taget icke
varför man kan räkna med i hög grad ökad livslängd
av batteriet.
5. Då batteriet alltid är fullt uppladdat kan man
vid projektering av nya anläggningar vanligen välja
avsevärt mindre batteri än som varit brukligt vid
tidigare driftsystem, där man ej kunnat räkna med
ständigt uppladdat batteri. Vid telegrafverket har
storleken oftast minskats till närmare hälften av vad som
tidigare ansågs nödvändigt. Härigenom ernås en
avsevärd besparing i anläggningskostnad. En del av
batterispänning av 36 V. Med tidigare driftsätt
varierade dock stationsspänningen mellan 35,8 och 33,5
V under en urladdningsperiod. Spänningen har nu
höjts till normalt 38/7 Y, utom vid nätavbrott, då
spänningen snabbt sjunker till nyssnämnda värde
35,8 Y för att vid längre avbrott närma sig 33,5 V.
Ett villkor för att kunna hålla 38,7 V är givetvis att
automatstationens reläer och väljare fungera säkert
vid de stora spänningsvariationer, som uppstå vid
nätavbrott. Då så är fallet vid alla under senare år
byggda stationer har det icke ansetts nödvändigt att
införa anordningar som hålla spänningen inom
snävare gränser. Vid äldre anläggningar, som med stor
fördel kunnat kompletteras med anordningar för
håll-laddningsdrift, har dock en modifikation av
driftsättet införts. De ha icke kunnat drivas med så hög
spänning, som motsvarar 2,15 V/cell utan högst 2,00 à
2,10 V/cell. Då vid denna lägre spänning icke finnes
säkerhet för att batteriet hålles fullt uppladdat, enär
laddningsströmmen ej kompenserar för
självurladdningen, ha utjämnings- och kompenseringsladdningar
med jämna mellanrum föreskrivits. Det har visat sig
Fig. i. Diagram av belastningen vid en
telefonstation taget med registrerande amperemeter.
3 maj 1941
79
