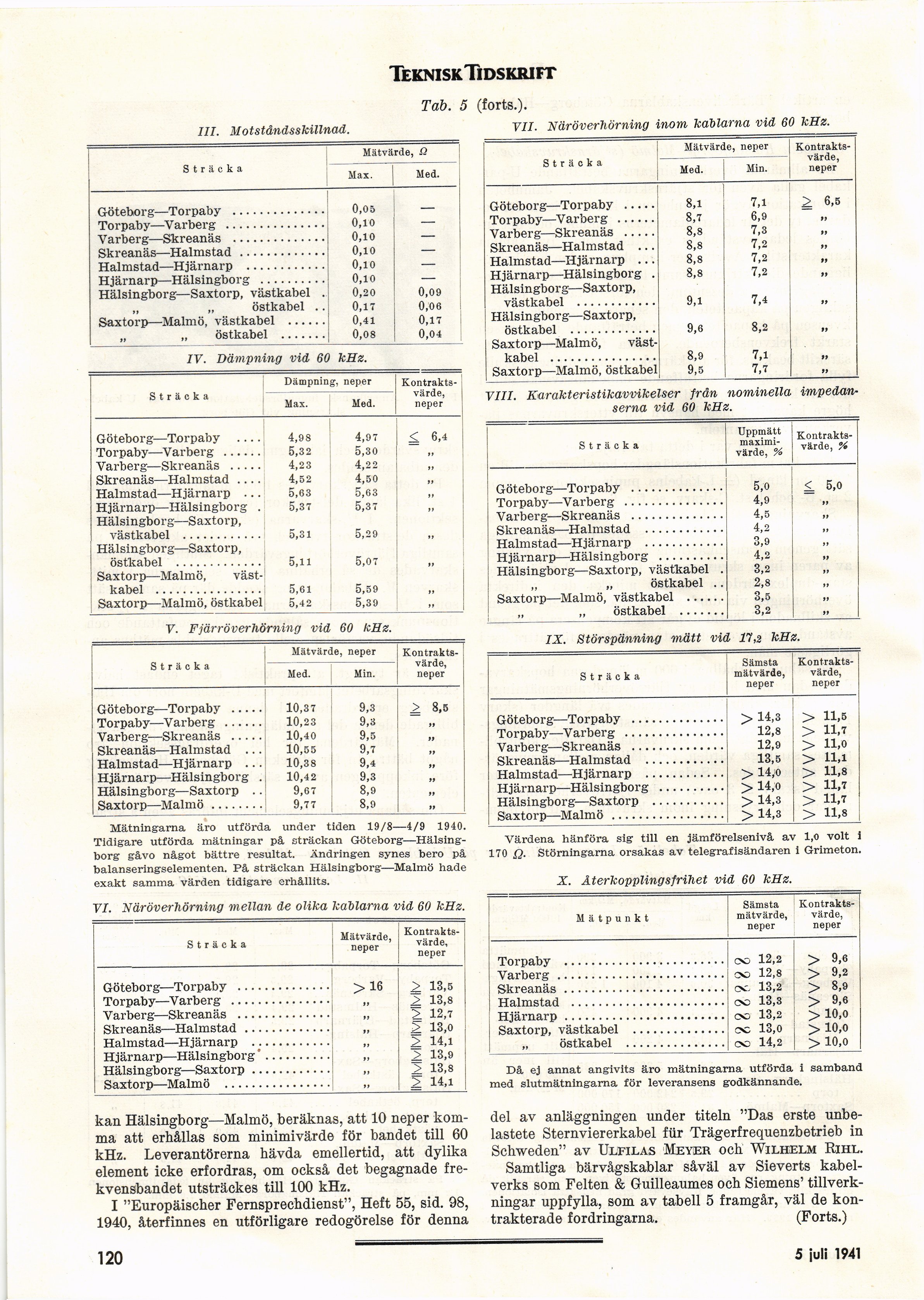

Teknisk Tidskrift
Tab. 5
III. Motståndsskillnad.
Mätvärde, fi
Sträcka Max. Med.
Göteborg—Torpaby .... 0,05 —
Torpaby—Varberg ..... 0,10 —
Varberg—Skreanäs –– 0,10 —
Skreanäs—Halmstad ... 0,10 —
Halmstad—Hjärnarp .. 0,10 —
Hjärnarp—Hälsingborg 0,io —
Hälsingborg—Saxtorp, västkabel . O,20 0,09
„ östkabel .. 0,17 0,06
Saxtorp—Malmö, västkabel ...... 0,41 0,17
„ „ östkabel ....... 0,08 0,04
IV. Dämpning vid 60 kHz.
Dämpning, neper Kontrakts-
Sträcka
Max. Med. neper
Göteborg—Torpaby .... 4,98 4,97 < 6,4
Torpaby—Varberg ...... 5,32 5,30
Varberg—Skreanäs ..... 4,23 4,22 „
Skreanäs—Halmstad .... 4,52 4,50
Halmstad—Hjärnarp ... 5,63 5,63
Hjärnarp—Hälsingborg . 5,37 5,37
Hälsingborg—Saxtorp,
västkabel ............ 5,31 5,29 „
Hälsingborg—Saxtorp,
östkabel ............. 5,11 5,07 tf
Saxtorp—Malmö, väst-
kabel ................ 5,61 5,59
Saxtorp—Malmö, östkabel 5,42 5,39 ff
V. Fjärröverhörning vid 60 kHz.
Mätvärde, neper Kontrakts-
Sträcka
Med. Min. neper
Göteborg—Torpaby ..... 10,37 9,3 > 8,5
Torpaby—Varberg ...... 10,23 9,3 »»
Varberg—Skreanäs ..... 10,40 9,5
Skreanäs—Halmstad .. . 10,55 9,7
Halmstad—Hjärnarp ... 10,38 9,4
Hjärnarp—Hälsingborg . 10,42 9,3 a
Hälsingborg—Saxtorp .. 9,67 8,9 a
Saxtorp—Malmö........ 9,77 8,9 a
Mätningarna äro utförda under tiden 19/8—4/9 1940.
Tidigare utförda mätningar på sträckan
Göteborg—Hälsingborg gåvo något bättre resultat. Ändringen synes bero på
balanseringselementen. På sträckan Hälsingborg—Malmö hade
exakt samma värden tidigare erhållits.
VI. Näröverhörning mellan de olika kablarna vid 60 kHz.
Sträcka Mätvärde, neper [-Kontrakts-värde,-] {+Kontrakts- värde,+} neper
Göteborg—Torpaby .............. Torpaby—Varberg ............... Varberg—Skreanäs .............. Skreanäs—Halmstad ............. Halmstad—Hjärnarp ............ Hjärnarp—Hälsingborg’.......... Hälsingborg—Saxtorp............ Saxtorp—Malmö ................ >16 a a a > 13,5 > 13,8 > 12,7 > 13,0 > 14,1 > 13,9 > 13,8 > 14,1
kan Hälsingborg—Malmö, beräknas, att 10 neper
komma att erhållas som minimivärde för bandet till 60
kHz. Leverantörerna hävda emellertid, att dylika
element ieke erfordras, om också det begagnade
frekvensbandet utsträckes till 100 kHz.
I "Europäischer Fernsprechdienst", Heft 55, sid. 98,
1940, återfinnes en utförligare redogörelse för denna
(forts.).
VII. Näröverhörning inom kablarna vid 60 kHz.
Mätvärde, neper Kontrakts-
Sträcka Min. värde,
Med. neper
Göteborg—Torpaby ..... 8,1 7,1 > 6,5
Torpaby—Varberg ...... 8,7 6,9 »
Varberg—Skreanäs ..... 8,8 7,3 a
Skreanäs—Halmstad ... 8,8 7,2 tf
Halmstad—Hjärnarp ... 8,8 7,2 tf
Hjärnarp—Hälsingborg . 8,8 7,2 M
Hälsingborg—Saxtorp,
västkabel ............ 9,1 7,4 „
Hälsingborg—Saxtorp,
östkabel ............. 9,6 8,2 tf
Saxtorp—Malmö, väst-
kabel ................ 8,9 7,1 tf
Saxtorp—Malmö, östkabel 9,5 7,7 ••
VIII. Karakteristikavvikelser från nominella
impedanserna vid 60 kHz.
Sträcka Uppmätt
maximivärde, % [-Kontraktsvärde,-] {+Kontrakts- värde,+} %
Göteborg—Torpaby .............. 5,0 < 5,0
Torpaby—Varberg ............... 4,9 a
Varberg—Skreanäs .............. 4,5 a
Skreanäs—Halmstad ............ 4,2 a
Halmstad—Hjärnarp ............ 3,9 ,,
Hjärnarp—Hälsingborg .......... 4,2 a
Hälsingborg—Saxtorp, västkabel . 3,2 fr
,, „ östkabel .. 2,8 ,,
Saxtorp—Malmö, västkabel ...... 3,5 ,,
„ östkabel ....... 3,2
IX. Störspänning mätt vid 11,2 kHz.
Sämsta Kontrakts-
Sträcka mätvärde, värde,
neper neper
Göteborg—Torpaby .............. > 14,3 > 11,5
Torpaby—Varberg ............... 12,8 > 11,7
Varberg—Skreanäs .............. 12,9 > ll,o
Skreanäs—Halmstad ............ 13,5 > U,1
Halmstad—Hjärnarp ............ > 14,0 > 11,8
Hjärnarp—Hälsingborg .......... > 14,0 > 11,7
Hälsingborg—Saxtorp ........... > 14,3 > 11,T
Saxtorp—Malmö ................. > 14,3 > 11,8
Värdena hänföra sig till en jämförelsenivå av 1,0 voit i
170 Q. Störningarna orsakas av telegrafisändaren 1 Grimeton.
X. Återkopplingsfriliet vid 60 kHz.
Sämsta Kontrakts-
Mätpunkt mätvärde, värde,
neper neper
Torpaby ........................ C» 12,2 > 9,6
CO 12,8 > 9,2
Skreanäs ........................ CV. 13,2 > 8,9
Halmstad ....................... CO 13,3 > 9,6
Hjärnarp........................ CO 13,2 > 10,0
Saxtorp, västkabel .............. co 13,0 > 10,0
östkabel ............... oo 14,2 > 10,0
Då ej annat angivits äro mätningarna utförda 1 samband
med slutmätningarna för leveransens godkännande.
del av anläggningen under titeln "Das erste
unbe-lastete Sternviererkabel für Trägerfrequenzbetrieb in
Schweden" av Ulfilas Meyer och Wilhelm Rihl.
Samtliga bärvågskablar såväl av Sieverts
kabelverks som Felten & Guilleaumes och Siemens’
tillverkningar uppfylla, som av tabell 5 framgår, väl de
kon-trakterade fordringarna. (Forts.)
120
5 juli 1941
