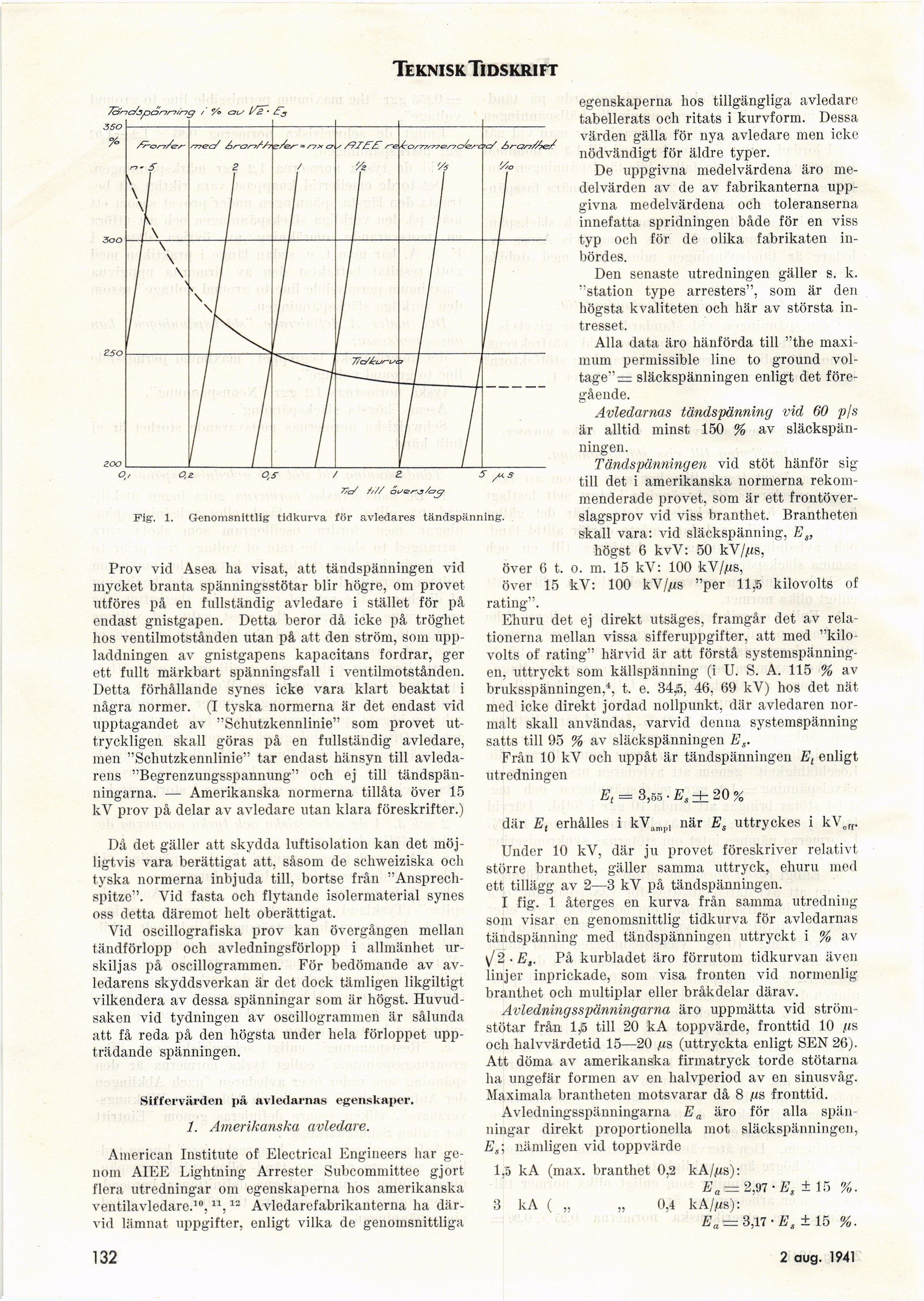

Teknisk Tidskrift
7dr’r-ia(3.
77c/ ////
Fig. 1. Genomsnittlig tidkurva för avledares tändspänning.
Prov vid Asea ha visat, att tändspänningen vid
mycket branta spänningsstötar blir högre, om provet
utföres på en fullständig avledare i stället för på
endast gnistgapen. Detta beror då icke på tröghet
hos ventilmotstånden utan på att den ström, som
uppladdningen av gnistgapens kapacitans fordrar, ger
ett fullt märkbart spänningsfall i ventilmotstånden.
Detta förhållande synes icke vara klart beaktat i
några normer. (I tyska normerna är det endast vid
tipptagandet av "Schutzkennlinie" som provet
uttryckligen skall göras på en fullständig avledare,
men "Schutzkennlinie" tar endast hänsyn till
avleda-rens "Begrenzungsspannung" och ej till
tändspän-ningarna. — Amerikanska normerna tillåta över 15
kV prov på delar av avledare utan klara föreskrifter.)
Då det gäller att skydda luftisolation kan det
möjligtvis vara berättigat att, såsom de schweiziska och
tyska normerna inbjuda till, bortse från
"Ansprech-spitze". Yid fasta och flytande isolermaterial synes
oss detta däremot helt oberättigat,
Yid oscillografiska prov kan övergången mellan
tändförlopp och avledningsförlopp i allmänhet
urskiljas på oscillogrammen. För bedömande av
av-ledarens skyddsverkan är det dock tämligen likgiltigt
vilkendera av dessa spänningar som är högst.
Huvudsaken vid tydningen av oscillogrammen är sålunda
att få reda på den högsta under hela förloppet
uppträdande spänningen.
Siffervärden på avledarnas egenskaper.
1. Amerikanska avledare.
American Institute of Electrical Engineers liar
genom AIEE Lightning Arrester Subcommittee gjort
flera utredningar om egenskaperna hos amerikanska
ventilavledare.10,11,12 Avledarefabrikanterna ha där- 3 kA (
vid lämnat uppgifter, enligt vilka de genomsnittliga
egenskaperna hos tillgängliga avledare
tabellerats och ritats i kurvform. Dessa
värden gälla för nya avledare men icke
nödvändigt för äldre typer.
De uppgivna medelvärdena äro
medelvärden av de av fabrikanterna
uppgivna medelvärdena och toleranserna
innefatta spridningen både för en viss
typ och för de olika fabrikaten
inbördes.
Den senaste utredningen gäller s. k.
"station type arresters", som är den
högsta kvaliteten och här av största
intresset,
Alla data äro hänförda till "the
maximum permissible line to ground
vol-tage"r= släckspänningen enligt det
föregående.
Avledarnas tändspänning vid 60 p/s
är alltid minst 150 % av
släckspänningen.
Tändspänningen vid stöt hänför sig
till det i amerikanska normerna
rekommenderade provet, som är ett
frontöver-slagsprov vid viss branthet. Brantheten
skall vara: vid släckspänning, Es,
högst 6 kvV: 50 kV/jus,
över 6 t. o. m. 15 kV: 100 kV/jus,
över 15 kV: 100 kV/jus "per 11,15 kilovolts of
rating".
Ehuru det ej direkt utsäges, framgår det av
relationerna mellan vissa sifferuppgifter, att med
"kilovolts of rating" härvid är att förstå
systemspänningen, uttryckt som källspänning (i U. S. A. 115 % av
bruksspänningen,4, t. e. 34^5, 46, 69 kV) hos det nät
med icke direkt jordad nollpunkt, där avledaren
normalt skall användas, varvid denna systemspänning
satts till 95 % av släckspänningen Es.
Från 10 kV och uppåt är tändspänningen Et enligt
utredningen
Et = 3,55 • Es ± 20 %
där E, erhålles i kVampl när Es uttryckes i kVoff.
Under 10 kV, där ju provet föreskriver relativt
större branthet, gäller samma uttryck, ehuru med
ett tillägg av 2—3 kV på tändspänningen.
I fig. 1 återges en kurva från samma utredning
som visar en genomsnittlig tidkurva för avledarnas
tändspänning med tändspänningen uttryckt i % av
y/ 2 ■ Es. På kurbladet äro förrutom tidkurvan även
linjer inprickade, som visa fronten vid normenlig
branthet och multiplar eller bråkdelar därav.
Avledningsspänningarna äro uppmätta vid
strömstötar från 1,15 till 20 kA toppvärde, fronttid 10 /<s
och halvvärdetid 15—20 ms (uttryckta enligt SEN 26).
Att döma av amerikanska firmatryck torde stötarna
ha ungefär formen av en halvperiod av en sinusvåg.
Maximala brantheten motsvarar då 8 ns fronttid.
Avledningsspänningarna Ea äro för alla
spänningar direkt proportionella mot släckspänningen,
Es] nämligen vid toppvärde
1,5 k A (max. branthet 0,2
0,4
kA/jUs):
E a — 2,97
k A/ms):
Ea •= 3,17 •
Es ± 15 %.
E +15 %.
132
5 juli 1941
