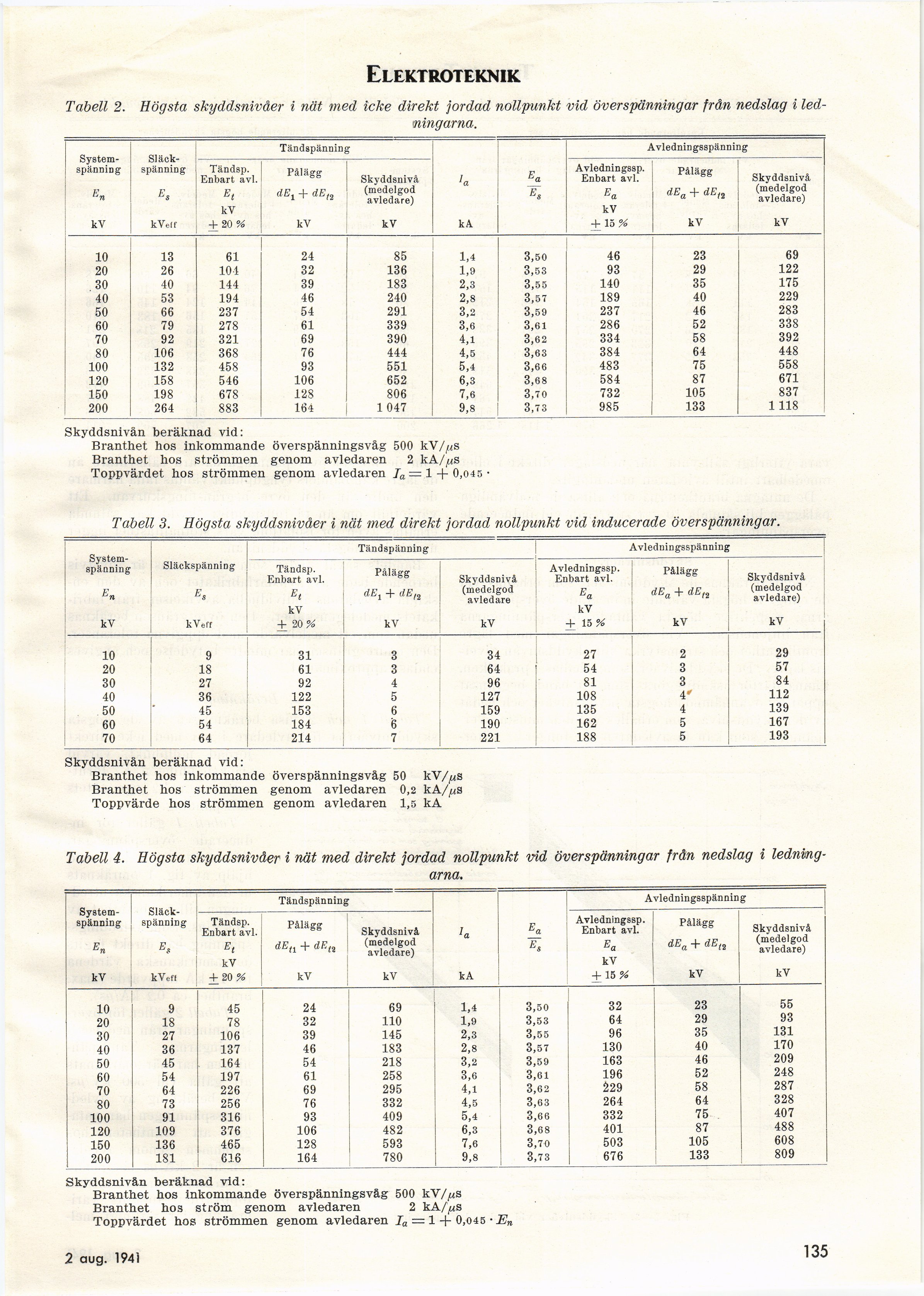

Elektroteknik
Tabell 2. Högsta skyddsnivåer i nät med icke direkt jordad nollpunkt vid överspänningar från nedslag i
ledningarna.
System-spänning Bn [-Släek-spänning-] {+Släek- spänning+} Es Tändspänning Avledningsspänning
Tändsp. Enbart avi. E, kV Pålägg dEj + dEf2 Skyddsnivå (medelgod avledare) <a Ea E. Avledningssp. Enbart avi. »a kV Pålägg dEa + dEl2 Skyddsnivå (medelgod avledare)
kV kVeff + 20 % kV kV kA + 15% kV kV
10 13 61 24 85 1,4 3,50 46 23 69
20 26 104 32 136 1,9 3,53 93 29 122
30 40 144 39 183 2,3 3,55 140 35 175
40 53 194 46 240 2,8 3,57 189 40 229
50 66 237 54 291 3,2 3,59 237 46 283
60 79 278 61 339 3,6 3,61 286 52 338
70 92 321 69 390 4,1 3,62 334 58 392
80 106 368 76 444 4,5 3,63 384 64 448
100 132 458 93 551 5,4 3,66 483 75 558
120 158 546 106 652 6,3 3,68 584 87 671
150 198 678 128 806 7,6 3,70 732 105 837
200 264 883 164 1 047 9,8 3,73 985 133 1 118
Skyddsnivån beräknad vid:
Branthet hos inkommande överspänningsvåg 500 kV/^s
Branthet hos strömmen genom avledaren 2 kA/«s
Toppvärdet hos strömmen genom avledaren Ia — 1 + 0,045 •
Tabell 3. Högsta skyddsnivåer i nät med direkt jordad nollpunkt vid inducerade överspänningar.
[-Systemspänning-]
{+System- spänning+} E« Tändspänning Avledningsspänning
Släckspänning Es Tändsp. Enbart avi. Et kV Pålägg dE1 + dE/2 Skyddsnivå (medelgod avledare Avledningssp. Enbart avi. Ea kV Pålägg dEa + dE,2 Skyddsnivå (medelgod avledare)
kV kVeff + 20% kV kV + 15 % kV kV
10 9 31 3 34 27 2 29
20 18 61 3 64 54 3 57
30 27 92 4 96 81 3 84
40 36 122 5 127 108 4’ 112
50 45 153 6 159 135 4 139
60 54 184 6 190 162 5 167
70 64 214 7 221 188 5 193
Skyddsnivån beräknad vid:
Branthet hos inkommande överspänningsvåg 50 kV/^s
Branthet hos strömmen genom avledaren 0,2 kA/^s
Toppvärde hos strömmen genom avledaren 1,5 kA
Tabell 4. Högsta skyddsnivåer i nät med direkt jordad nollpunkt vid överspänningar från nedslag i ledning-
arna.
[-System-spänning-]
{+System- spänning+} En kV [-Släckspänning-] {+Släck- spänning+} kVefl Tändspänning ’a kA Ea Es Avledningsspänning
Tändsp. Enbart avi. Et kV + 20 % Pålägg dEn + dEn kV Skyddsnivå (medelgod avledare) kV Avledningssp. Enbart avi. Ea kV + 15% Pålägg dEa + dEti kV Skyddsnivå (medelgod avledare) kV
10 9 45 24 69 1,4 3,50 32 23 55
20 18 78 32 110 1,9 3,53 64 29 93
30 27 106 39 145 2,3 3,55 96 35 131
40 36 137 46 183 2,8 3,57 130 40 170
50 45 164 54 218 3,2 3,59 163 46 209
60 54 197 61 258 3,6 3,61 196 52 248
70 64 226 69 295 4,1 3,62 229 58 287
80 73 256 76 332 4,5 3,63 264 64 328
100 91 316 93 409 5,4 3,66 332 75 407
120 109 376 106 482 6,3 3,68 401 87 488
150 136 465 128 593 7,6 3,70 503 105 608
200 181 616 164 780 9,8 3,73 676 133 809
Skyddsnivån beräknad vid:
Branthet hos inkommande överspänningsvåg 500 kV/^s
Branthet hos ström genom avledaren 2 kA/«s
Toppvärdet hos strömmen genom avledaren Ia — 1 + 0,045 • En
6 sept. 1941
135
