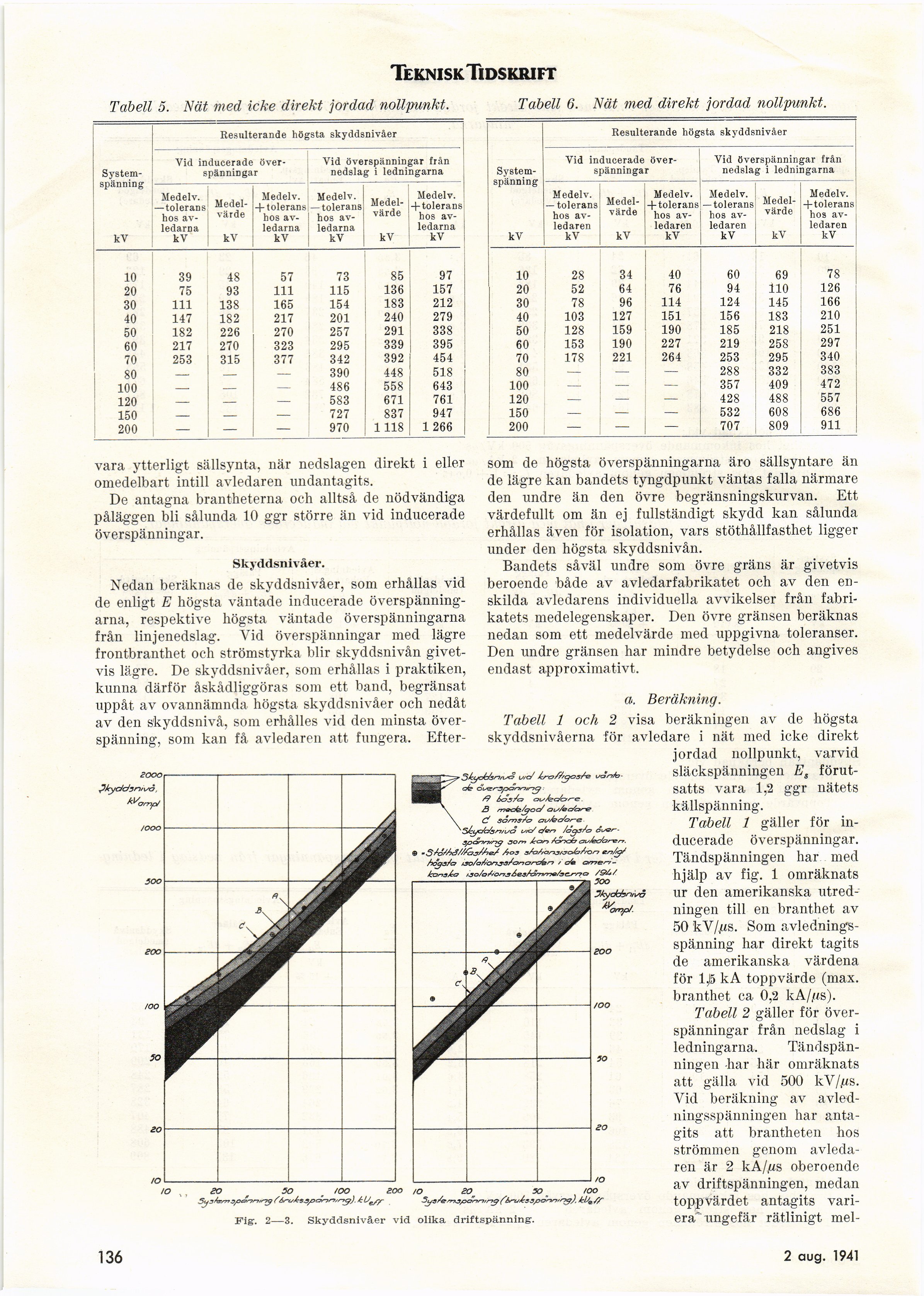

Teknisk Tidskrift
Tabell 5. Nät med icke direkt jordad nollpunkt.
Tabell 6. Nät med direkt jordad nollpunkt.
Resulterande högsta skyddsnivåer
Vid inducerade över- Vid överspänningar från
[-Systemspänning-]
{+System- spänning+} spänningar nedslag i ledningarna
Medelv. Medel- Medelv. Medelv. [-Medelvärde-] {+Medel- värde+} Medelv.
— tolerans +tolerans — tolerans + tolerans
hos av- värde hos av- hos av- hos av-
ledarna ledarna ledarna ledarna
kV kV kV kV kV kV kV
10 39 48 57 73 85 97
20 75 93 111 115 136 157
30 111 138 165 154 183 212
40 147 182 217 201 240 279
50 182 226 270 257 291 338
60 217 270 323 295 339 395
70 253 315 377 342 392 454
80 — — — 390 448 518
100 — — — 486 558 643
120 — — — 583 671 761
150 — — — 727 837 947
200 — — — 970 1118 1266
Resulterande högsta skyddsnivåer
Vid inducerade över- Vid överspänningar från
System- spänningar nedslå g i ledningarna
spänning
Medelv. [-Medelvärde-] {+Medel- värde+} Medelv. Medelv. [-Medelvärde-] {+Medel- värde+} Medelv.
— tolerans -(-tolerans — tolerans 4-tolerans
hos av- hos av- hos av- hos av-
ledaren ledaren ledaren ledaren
kV kV kV kV kV kV kV
10 28 34 40 60 69 78
20 52 64 76 94 110 126
30 78 96 114 124 145 166
40 103 127 151 156 183 210
50 128 159 190 185 218 251
60 153 190 227 219 258 297
70 178 221 264 253 295 340
80 — — — 288 332 383
100 — — — 357 409 472
120 — — — 428 488 557
150 — — — 532 608 686
200 — — — 707 809 911
vara ytterligt sällsynta, när nedslagen direkt i eller
omedelbart intill avledaren undantagits.
De antagna brantheterna och alltså de nödvändiga
påläggen bli sålunda 10 ggr större än vid inducerade
överspänningar.
Skyddsnivåer.
Nedan beräknas de skyddsnivåer, som erhållas vid
de enligt E högsta väntade inducerade
överspänningarna, respektive högsta väntade överspänningarna
från linjenedslag. Vid överspänningar med lägre
frontbranthet och strömstyrka blir skyddsnivån
givetvis lägre. De skyddsnivåer, som erhållas i praktiken,
kunna därför åskådliggöras som ett band, begränsat
uppåt av ovannämnda högsta skyddsnivåer och nedåt
av den skyddsnivå, som erhålles vid den minsta
överspänning, som kan få avledaren att fungera. Efter-
som de högsta överspänningarna äro sällsyntare än
de lägre kan bandets tyngdpunkt väntas falla närmare
den undre än den övre begränsningskurvan. Ett
värdefullt om än ej fullständigt skydd kan sålunda
erhållas även för isolation, vars stöthållfasthet ligger
under den högsta skyddsnivån.
Bandets såväl undre som övre gräns är givetvis
beroende både av avledarfabrikatet och av den
enskilda avledarens individuella avvikelser från
fabrikatets medelegenskaper. Den övre gränsen beräknas
nedan som ett medelvärde med uppgivna toleranser.
Den undre gränsen har mindre betydelse och angives
endast approximativt.
a. Beräkning.
Tabell 1 och 2 visa beräkningen av de högsta
skyddsnivåerna för avledare i nät med icke direkt
jordad nollpunkt, varvid
släckspänningen Es
förutsatts vara 1,2 ggr nätets
källspänning.
Tabell 1 gäller för
inducerade överspänningar.
Tändspänningen har med
hjälp av fig. 1 omräknats
ur den amerikanska
utredningen till en branthet av
50 kV//ts. Som
avlednings-spänning har direkt tagits
de amerikanska värdena
för 1,15 kA toppvärde (max.
branthet ca 0,2 kA///s).
Tabell 2 gäller för
överspänningar från nedslag i
ledningarna.
Tändspänningen har här omräknats
att gälla vid 500 kV//ts.
Vid beräkning av
avled-ningsspänningen har
antagits att brantheten hos
strömmen genom
avledaren är 2 kA/jUS oberoende
av driftspänningen, medan
toppvärdet antagits
variera" ungefär rätlinigt mel-
Fig. 2—3. Skyddsnivåer vid olika driftspänning.
136
2 aug. 1941
