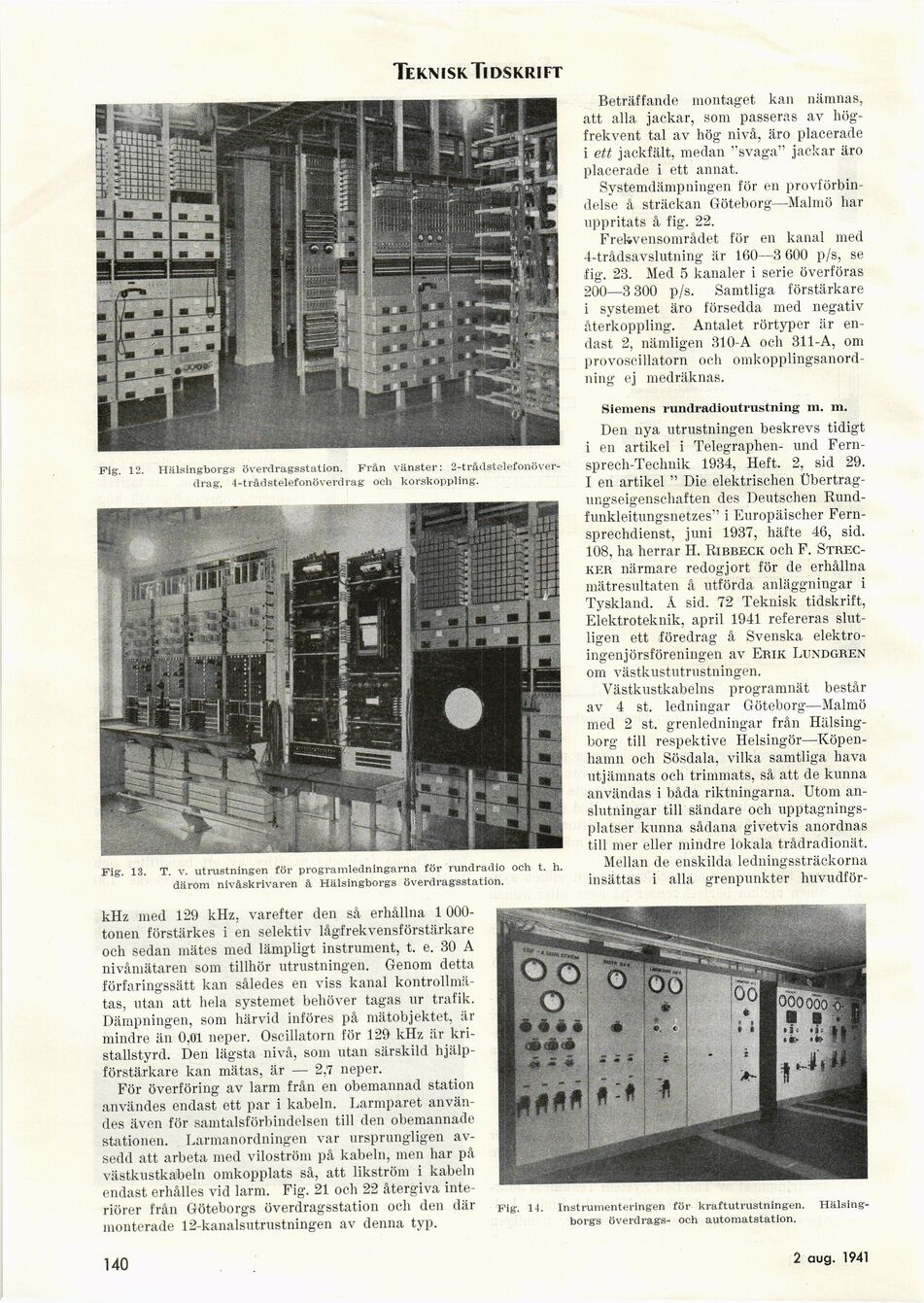

Teknisk Tidskrift
Beträffande montaget kan nämnas,
att alla jackar, som passeras av
högfrekvent tal av hög nivå, äro placerade
i ett jackfält, medan "svaga" jackar äro
placerade i ett annat.
Systemdämpningen för en
provförbindelse å sträckan Göteborg—Malmö har
uppritats å fig. 22.
Frekvensområdet för en kanal med
4-trådsavslutning är 160—3 600 p/s, se
fig. 23. Med 5 kanaler i serie överföras
200—3 300 p/s. Samtliga förstärkare
i systemet äro försedda med negativ
återkoppling. Antalet rörtyper är
endast 2, nämligen 310-A och 311-A, om
provoscillatorn och
omkopplingsanordning ej medräknas.
kHz med 129 kHz, varefter den så erhållna
1000-tonen förstärkes i en selektiv lågfrekvensförstärkare
och sedan mätes med lämpligt instrument, t. e. 30 A
nivåmätaren som tillhör utrustningen. Genom detta
förfaringssätt kan således en viss kanal
kontrollmä-tas, utan att hela systemet behöver tagas ur trafik.
Dämpningen, som härvid införes på mätobjektet, är
mindre än 0,01 neper. Oscillatorn för 129 kHz är
kristallstyrd. Den lägsta nivå, som utan särskild
hjälp-förstärkare kan mätas, är — 2,7 neper.
För överföring av larm från en obemannad station
användes endast ett par i kabeln. Larmparet
användes även för samtalsförbindelsen till den obemannade
stationen. Larmanordningen var ursprungligen
avsedd att arbeta med viloström på kabeln, men har på
västkustkabeln omkopplats så, att likström i kabeln
endast erhålles vid larm. Fig. 21 och 22 återgiva
interiörer från Göteborgs överdragsstation och den där
monterade 12-kanalsutrustningen av denna typ.
Fig’. 14. Instrumenteringen för kraftutrustningen.
Hälsingborgs överdrags- och automatstation.
Siemens rundradioutrustning m. m.
Den nya utrustningen beskrevs tidigt
i en artikel i Telegraphen- und
Fern-sprech-Technik 1934, Heft. 2, sid 29.
I en artikel " Die elektrischen
übertrag-ungseigenscliaften des Deutschen
Rund-funkleitungsnetzes" i Europäischer
Fern-sprechdienst, juni 1937, häfte 46, sid.
108, ha herrar H. Ribbeck och F.
Strec-ker närmare redogjort för de erhållna
mätresultaten å utförda anläggningar i
Tyskland. Å sid. 72 Teknisk tidskrift,
Elektroteknik, april 1941 refereras
slutligen ett föredrag å Svenska
elektroingenjörsföreningen av Erik Lundgren
om västkustutrustningen.
Västkustkabelns programnät består
av 4 st. ledningar Göteborg—Malmö
med 2 st. grenledningar från
Hälsingborg till respektive
Helsingör—Köpenhamn och Sösdala, vilka samtliga hava
utjämnats och trimmats, så att de kunna
användas i båda riktningarna. Utom
anslutningar till sändare och
upptagningsplatser kunna sådana givetvis anordnas
till mer eller mindre lokala trådradionät.
Mellan de enskilda ledningssträckorna
insättas i alla grenpunkter huvudför-
Fig. 12. Hälsingborgs överdragsstation. Från vänster:
2-trådstelefonöver-drag, 4-trådstelefonöverdrag och korskoppling.
Fig. 13. T. v. utrustningen för programledningarna för rundradio och t. h.
därom nivåskrivaren å Hälsingborgs överdragsstation.
000 öoo
140
2 aug. 1941
