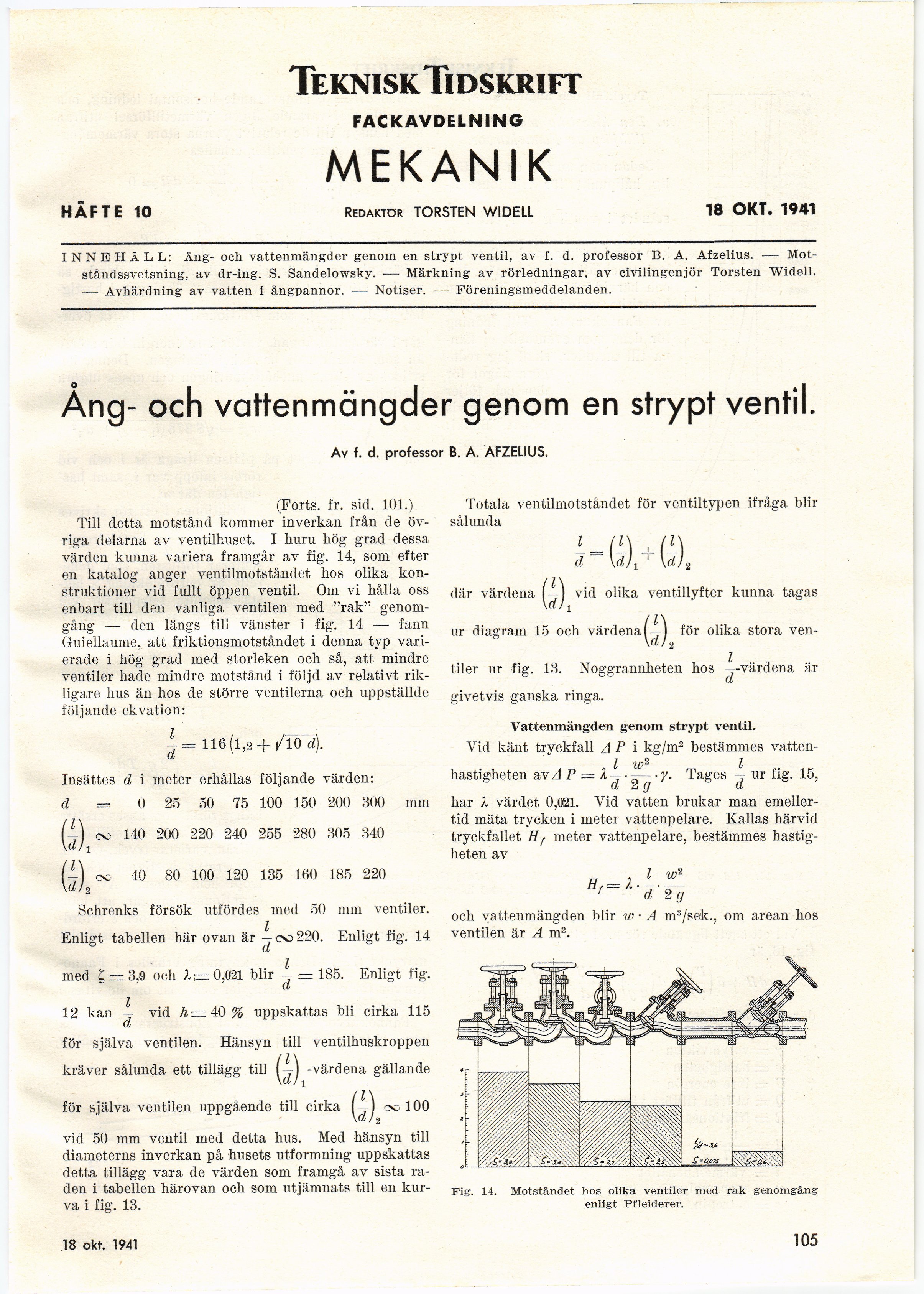

HÄFTE 10

Teknisk Tidskrift

FACKAVDELNING

MEKANIK

Redaktör TORSTEN WIDELL

18 OKT. 1941

INNEHÅLL: Ång- och vattenmängder genom en strypt ventil, av f. d. professor B. A. Afzelius. —
Motståndssvetsning, av dr-ing. S. Sandelowsky. — Märkning av rörledningar, av civilingenjör Torsten Widell.
— Avhärdning av vatten i ångpannor. — Notiser. — Föreningsmeddelanden.

Ång- och vattenmängder genom en strypt ventil.

Av f. d. professor B. A. AFZELIUS.

(Forts. fr. sid. 101.)

Till detta motstånd kommer inverkan från de
övriga delarna av ventilhuset. I huru hög grad dessa
värden kunna variera framgår av fig. 14, som efter
en katalog anger ventilmotståndet hos olika
konstruktioner vid fullt öppen ventil. Om vi hålla oss
enbart till den vanliga ventilen med "rak"
genomgång — den längs till vänster i fig. 14 — fann
Guiellaume, att friktionsmotståndet i denna typ
varierade i hög grad med storleken och så, att mindre
ventiler hade mindre motstånd i följd av relativt
rikligare hus än hos de större ventilerna och uppställde
följande ekvation:

l-= 116(1,8 +/löd).

Insättes d i meter erhållas följande värden:
d = 0 25 50 75 100 150 200 300 mm

f1

Gl

oc 140 200 220 240 255 280 305 340
oc 40 80 100 120 135 160 185 220

Schrenks försök utfördes med 50 mm ventiler.
Enligt tabellen här ovan är - co 220. Enligt fig. 14

l

med ? = 3,9 och 1=0,021 blir - — 185. Enligt fig.

Cl

12 kan ~ vid k = 40% uppskattas bli cirka 115
för själva ventilen. Hänsyn till ventilhuskroppen
kräver sålunda ett tillägg till Q-j -värdena gällande

för själva ventilen uppgående till cirka føj oc 100

vid 50 mm ventil med detta hus. Med hänsyn till
diameterns inverkan på husets utformning uppskattas
detta tillägg vara de värden som framgå av sista
raden i tabellen härovan och som utjämnats till en
kurva i fig. 13.

Totala ventilmotståndet för ventiltypen ifråga blir
sålunda

l

d

där värdena

Ux+G)2

vid olika ventillyfter kunna tagas
ur diagram 15 och värdenaQ j för olika stora
ventiler ur fig. 13. Noggrannheten hos ^-värdena är
givetvis ganska ringa.

Vattenmängden genom strypt ventil.

Vid känt tryckfall A P i kg/m2 bestämmes vatten-

l w2 l

hastigheten avzl P = X —.— y. Tages - ur fig. 15,

CL Li CJ CL

har X värdet 0,021. Vid vatten brukar man
emellertid mäta trycken i meter vattenpelare. Kallas härvid
tryckfallet Hf meter vattenpelare, bestämmes
hastigheten av

’ d 2g

och vattenmängden blir w • A m3/sek., om arean hos
ventilen är A m2.

Fig. 14. Motståndet hos olika ventiler med rak genomgång
enligt Pfleiderer.

20 sept. 1941

105
