Teknisk Tidskrift
Sektionerna S-N
i iongitudernas riktning
20° 22° 24° 26° 2>°
I I _L—
tiiPAJlMo}^–-
| lule.
PLAN
12fo 1320 Mio 15
17" 18° 19° 20 21° 22" 23
VA T TENSTAND SPRQFIL ER
19 20 21 22"
Longitud
Fic

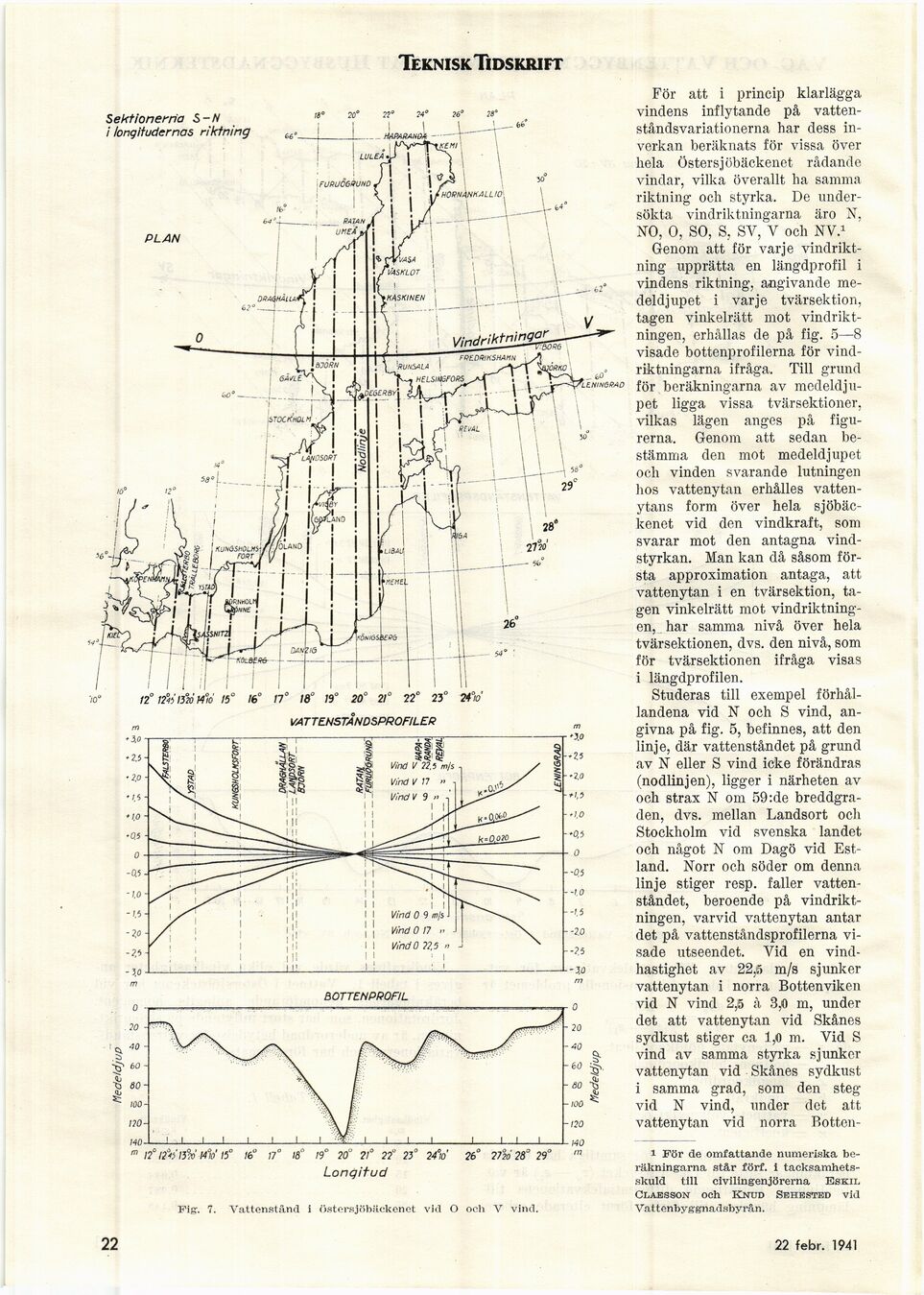

7. Vattenstånd i östersjöbäckenet vid O och V vind.
För att i princip klarlägga
vindens inflytande på
vattenståndsvariationerna har dess
inverkan beräknats för vissa över
hela Östersjöbäckenet rådande
vindar, vilka överallt ha samma
riktning och styrka. De
undersökta vindriktningarna äro N,
NO, 0, SO, S, SV, V och NY.1
Genom att för varje
vindriktning upprätta en längdprofil i
vindens riktning, angivande
medeldjupet i varje tvärsektion,
tagen vinkelrätt mot
vindriktningen, erhållas de på fig. 5—8
visade bottenprofilerna för
vindriktningarna ifråga. Till grund
för beräkningarna av
medeldjupet ligga vissa tvärsektioner,
vilkas lägen anges på
figurerna. Genom att sedan
bestämma den mot medeldjupet
och vinden svarande lutningen
hos vattenytan erhålles
vattenytans form över hela
sjöbäckenet vid den vindkraft, som
svarar mot den antagna
vindstyrkan. Man kan då såsom
första approximation antaga, att
vattenytan i en tvärsektion,
tagen vinkelrätt mot
vindriktningen, har samma nivå över hela
tvärsektionen, dvs. den nivå, som
för tvärsektionen ifråga visas
i längdprofilen.
Studeras till exempel
förhållandena vid N och S vind,
angivna på fig. 5, befinnes, att den
linje, där vattenståndet på grund
av N eller S vind icke förändras
(nodlinjen), ligger i närheten av
och strax N om 59:de
breddgraden, dvs. mellan Landsort och
Stockholm vid svenska landet
och något N om Dagö vid
Estland. Norr och söder om denna
linje stiger resp. faller
vattenståndet, beroende på
vindriktningen, varvid vattenytan antar
det på vattenståndsprofilerna
visade utseendet. Yid en
vindhastighet av 22,ß m/s sjunker
vattenytan i norra Bottenviken
vid N vind 2,5 à 3,0 m, under
det att vattenytan vid Skånes
sydkust stiger ca 1,0 m. Vid S
vind av samma styrka sjunker
vattenytan vid Skånes sydkust
i samma grad, som den steg
vid N vind, under det att
vattenytan vid norra Botten-
1 För de omfattande numeriska
beräkningarna står förf. 1
tacksamhetsskuld till civilingenjörerna Eskii,
Claesson och Knud Sehested vid
Vattenbyggnadsbyrån.
22
22 febr. 1941
