VÄG- och VATTENBYGGNADSKONST SAMT HUSBYGGNADSTEKNIK
viken stiger lika mycket, som den
sjönk i förra fallet.
Bottenprofilen och
vattenståndsprofilerna vid 0 resp. Y vindriktning
visas på fig. 7. Därav framgår, att vid
en vindhastighet av 22,5 m/s och V
vind vattenytan utanför Falsterbonäset
sjunker ca 1,8 m, under det att
vattenytan i de inre delarna av Finska
viken stiger ca 2.3 m. Vid O vind
av samma styrka uppstå lika stora
vattenståndsvariationer men i motsatt
riktning.
På liknande sätt ha bottenprofiler
och vattenståndsprofiler upprättats för
NO och SV samt för SO och NV vind.
Dessa yisas på fig. 6 och 8. Utanför
Falsterbonäset stiger vattenytan ca
1,85 m vid NO vind med en
vindhastighet av 22,!5 m/s och faller lika
mycket vid SV vind av samma styrka.
Vid SO och NV vind påverkas
vattenståndet därstädes praktiskt taget
icke.
Med ledning av de sålunda utförda
beräkningarna har det blivit möjligt
att fastställa vattenståndsvariationerna
i havet utanför olika platser i
förhållande till riktningen och hastigheten
av vindar, som blåsa över hela
Öster-sjöbäckenet. För havet utanför en del
platser äro dessa
vattenståndsvariationer angivna på fig. 9 med heldragna
kurvor.
Av diagrammet för Furuögrund i
norra Bottenviken framgår, att de
högsta vattenstånden inträffa vid S
och SSV vind samt de lägsta vid N
och NNO vind. Man finner även, att
variationerna äro ganska stora.
Utanför Landsort åter äro de av
vinden förorsakade
vattenståndsvariationerna mycket små. Detta beror på
att Landsort ligger i närheten av det
område, där nodlinjerna för olika
vindriktningar skära varandra och
vattenståndsvariationerna därför äro
obetydliga vid alla vindriktningar.
Detta område är beläget ungefär mitt
emellan Landsort och Dagö (lat. 59°.
long. 20°30’).
Havet utanför Falsterbo står högst
vid NO till O vind samt lägst vid SV
till V vind.
För att undersöka, huru de
vindriktningar, vilka beräknas giva
lågvatten-stånd resp. högvattenstånd, stämma
med erfarenheten, har i tab. 2 för ett
antal platser kring Östersjöbäckenet
angivits de vindriktningar, vilka enligt
vunnen erfarenhet giva lågt och högt vattenstånd.
Dessa uppgifter äro hämtade ur det av Kungl.
Sjökarteverket utgivna standardverket "Svensk Lots".
I tabellen ha även de beräknade vindriktningarna
angivits. Överensstämmelsen är som synes
påfallande god.
PLAN
Sektionerna 5V-
NO
VATTENSTANDSPROF! LER
BOTTENPROFIL

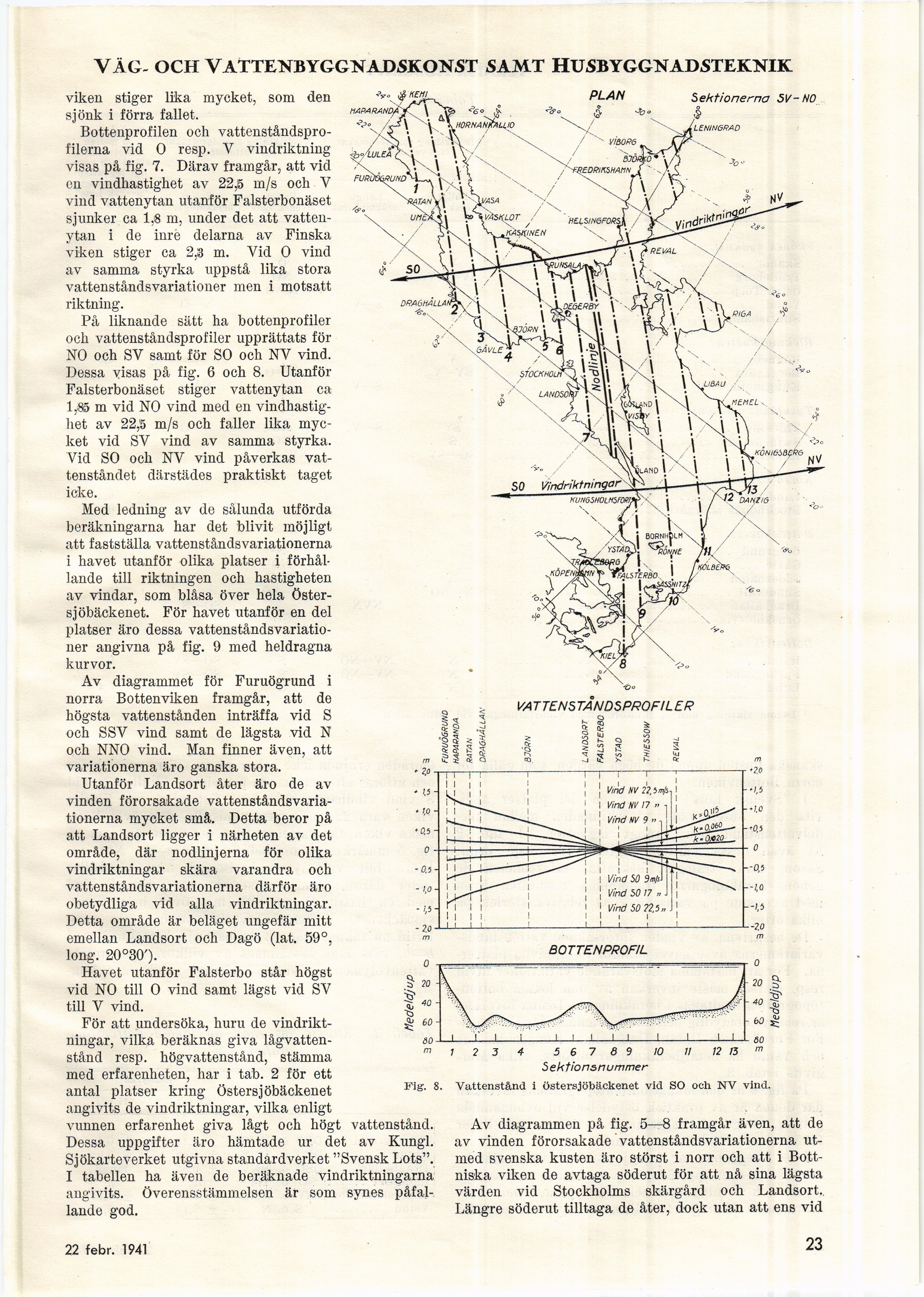

Fig. 8. Vattenstånd i östersjöbäckenet vid SO och NV vind.
Av diagrammen på fig. 5—8 framgår även, att de
av vinden förorsakade vattenståndsvariationerna
utmed svenska kusten äro störst i norr och att i
Bottniska viken de avtaga söderut för att nå sina lägsta
värden vid Stockholms skärgård och Landsort.
Längre söderut tilltaga de åter, dock utan att ens vid
22 febr. 1941
23
