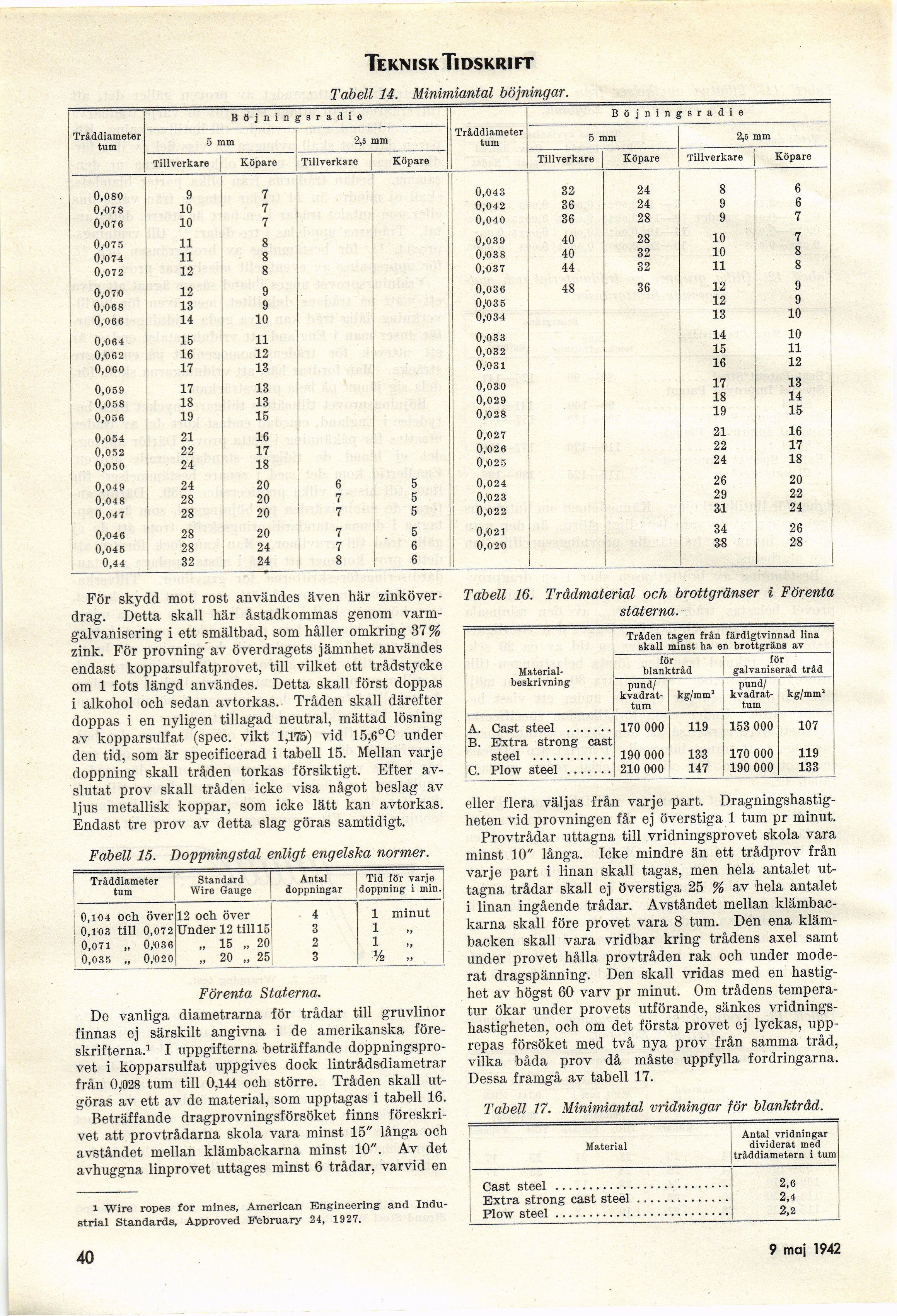

Teknisk Tidskrift
Tabell 14. Minimiantal böjningar.
B ö j n i n g s r a d i e B ö j n i n g s r a d i e
Tråddiameter 5 2,5 Tråddiameter 2,5
tum rim mm tum o mm mm
Tillverkare Köpare Tillverkare Köpare Tillverkare Köpare Tillverkare Köpare
0,080 9 7 1 0,043 32 24 8 6
0,078 10 7 0,042 36 24 9 6
0,076 10 7 0,040 36 28 9 7
0,075 11 8 0,039 40 28 10 7
0,074 11 8 0,038 40 32 10 8
0,072 12 8 0,037 44 32 11 8
0,070 12 9 0,036 48 36 12 9
0,068 13 9 0,’035 12 9
0,066 14 10 0,034 13 10
0,064 15 11 0,033 14 10
0,062 16 12 0,032 15 11
i 0,060 17 13 0,:031 16 12
0,059 17 13 0,030 17 13
0,058 18 13 0,029 18 14
0,056 19 15 0,’028 19 15
0,054 21 16 0,027 21 16
0,052 22 17 0,026 22 17
0,050 24 18 0,025 24 18
0,049 24 20 6 5 0,024 26 20
0,048 28 20 7 5 0,023 29 22
0,047 28 20 7 5 0,022 31 24
0,046 28 20 7 5 0,021 34 26
0,045 28 24 7 6 0,020 38 28
0,44 32 24 8 6_| 1
För skydd mot rost användes även här
zinköverdrag. Detta skall här åstadkommas genom
varm-galvanisering i ett smältbad, som håller omkring 37 %
zink. För provning av överdragets jämnhet användes
endast kopparsulfatprovet, till vilket ett trådstycke
om 1 fots längd användes. Detta skall först doppas
i alkohol och sedan avtorkas. Tråden skall därefter
doppas i en nyligen tillagad neutral, mättad lösning
av kopparsulfat (spec. vikt 1,175) vid 15,6°C under
den tid, som är specificerad i tabell 15. Mellan varje
doppning skall tråden torkas försiktigt. Efter
avslutat prov skall tråden icke visa något beslag av
ljus metallisk koppar, som icke lätt kan avtorkas.
Endast tre prov av detta slag göras samtidigt.
Fàbell 15. Doppning stal enligt engelska normer.
Tråddiameter tum Standard Wire Gauge Äntal doppningar Tid för varje doppning i min.
0,104 och över 12 och över ! 4 1 minut i
0,103 till 0,072 Under 12 tiil 15 3 1
0,071 „ O,^ „ 15 „ 20 2 1
0,O35 „ 0,’O2O „ 20 „ 25 3 %
Förenta Staterna.
De vanliga diametrarna för trådar till gruvlinor
finnas ej särskilt angivna i de amerikanska
föreskrifterna.1 I uppgifterna beträffande
doppningspro-vet i kopparsulfat uppgives dock lintrådsdiametrar
från 0,028 tum till 0,144 och större. Tråden skall
utgöras av ett av de material, som upptagas i tabell 16.
Beträffande dragprovningsförsöket finns
föreskrivet att provtrådarna skola vara minst 15" långa och
avståndet mellan klämbackarna minst 10". Av det
avhuggna linprovet uttages minst 6 trådar, varvid en
i Wire ropes for mines, American Engineering and Indu-
strial Standards, Approved February 24, 1927.
Tabell 16. Trådmaterial och brottgränser i Förenta
staterna.
[-Material-beskrivning-]
{+Material- beskrivning+} Tråden tagen från färdigtvinnad lina skall minst ha en brottgräns av
för ! för blanktråd : galvaniserad tråd
pund/
kvadrattum kg/mm3 pund/
kvadrattum kg/mmJ
A. Cast steel ..............170 000 119 153 000 107
B. Extra strong cast
steel ........................190 000 133 170 000 119
C. Plow steel ..............210 000 | 147 190 000 133
eller flera väljas från varje part.
Dragningshastigheten vid provningen får ej överstiga 1 tum pr minut.
Provtrådar uttagna till vridningsprovet skola vara
minst 10" långa. Icke mindre än ett trådprov från
varje part i linan skall tagas, men hela antalet
uttagna trådar skall ej överstiga 25 % av hela antalet
i linan ingående trådar. Avståndet mellan
klämbackarna skall före provet vara 8 tum. Den ena
klämbacken skall vara vridbar kring trådens axel samt
under provet hålla provtråden rak och under
moderat dragspänning. Den skall vridas med en
hastighet av högst 60 varv pr minut. Om trådens
temperatur ökar under provets utförande, sänkes
vridningshastigheten, och om det första provet ej lyckas,
upprepas försöket med två nya prov från samma tråd,
vilka båda prov då måste uppfylla fordringarna.
Dessa framgå av tabell 17.
Tabell 17. Minimiantal vridningar för blanktråd.
Antal vridningar
Material dividerat med
tråddiametern i tum
Cast steel .......................... 2,6
Extra strong cast steel.............. 2,4
Plow steel .......................... 2,2
40
