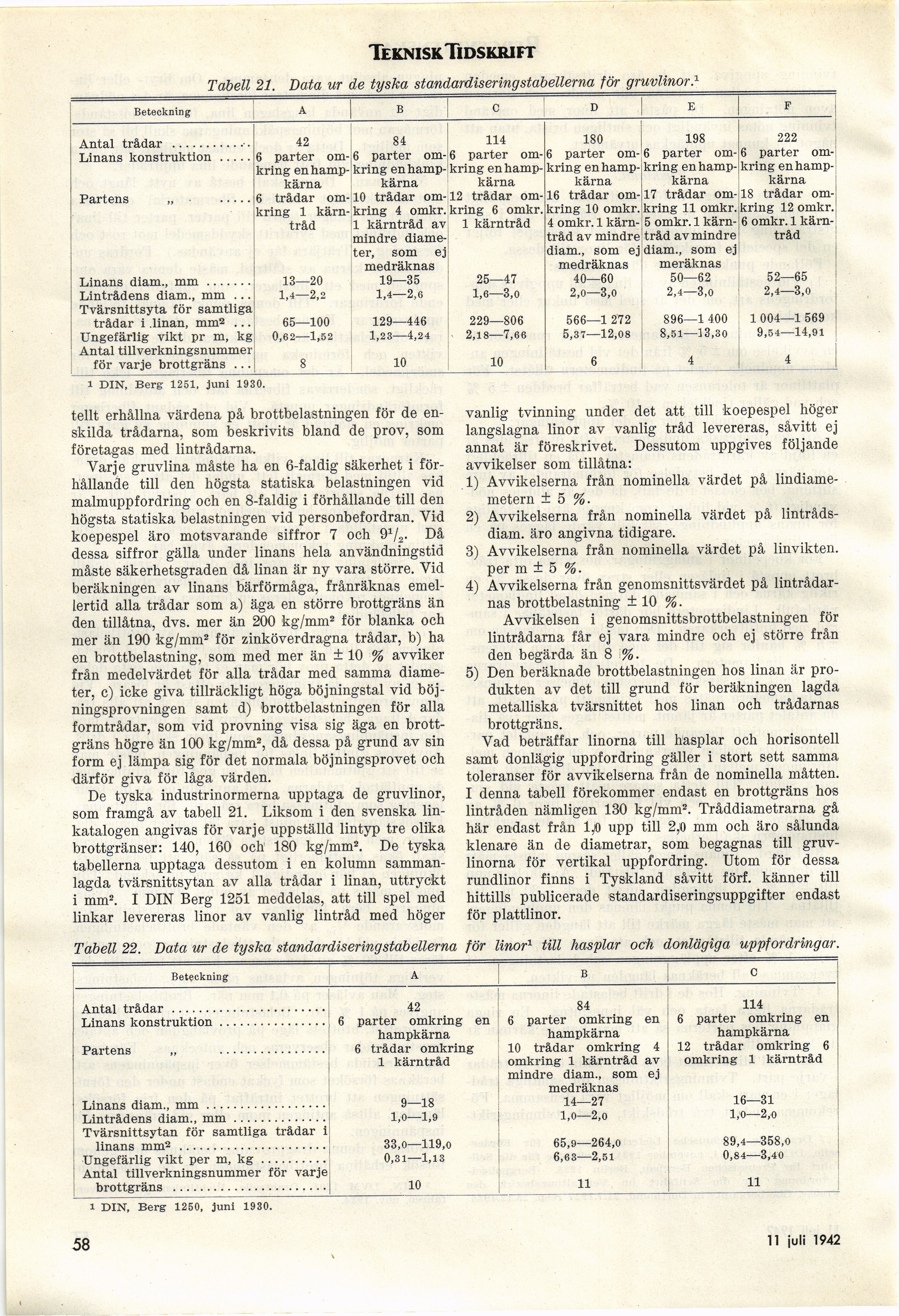

Teknisk Tidskrift
Tabell 21. Data ur de tyska standardiseringstabellerna för gruvlinor.1
Beteckning A B c D E F
Antal trådar ............ 42 84 114 180 198 222
Linans konstruktion ..... 6 parter om- 6 parter om- 6 parter om- 6 parter om- 6 parter om- 6 parter om-
kring enhamp- kring enhamp- kring enhamp- kring en hamp- kring enhamp- kring en hamp-
kärna kärna kärna kärna kärna kärna
Partens „ ...... 6 trådar om- 10 trådar om- 12 trådar om- 16 trådar om- 17 trådar om- 18 trådar om-
kring 1 kärn- kring 4 omkr. kring 6 omkr. kring 10 omkr. kring 11 omkr. kring 12 omkr.
tråd 1 kärntråd av 1 kärntråd 4 omkr. 1 kärn- 5 omkr. 1 kärn- 6 omkr. 1 kärn-
mindre diame- tråd av mindre tråd av mindre tråd
ter, som ej diam., som ej diam., som ej
medräknas medräknas meräknas
Linans diam., mm ....... 13—20 19—35 25—47 40—60 50—62 52—65
Lintrådens diam., mm ... 1,4—2,2 1,4—2,6 1,6—3,0 2,0—3,0 2,4—3,0 2,4—3,0
Tvärsnittsyta för samtliga
trådar i .linan, mm2 ... 65—100 129—446 229—806 566—1 272 896—1 400 1 004—1 569
Ungefärlig vikt pr m, kg 0,62—1,52 1,23—4,24 2,18—7,66 5,37—12,08 8,51—] 3,30 9,54—14,91
Antal tillverkningsnummer
för varje brottgräns ... 8 10 10 6 4 4
i DIN, Berg 1251, juni 1930.
tellt erhållna värdena på brottbelastningen för de
enskilda trådarna, som beskrivits bland de prov, som
företagas med lintrådarna.
Varje gruvlina måste ha en 6-faldig säkerhet i
förhållande till den högsta statiska belastningen vid
malmuppfordring och en 8-faldig i förhållande till den
högsta statiska belastningen vid personbefordran. Vid
koepespel äro motsvarande siffror 7 och 9V2- Då
dessa siffror gälla under linans hela användningstid
måste säkerhetsgraden då linan är ny vara större. Vid
beräkningen av linans bärförmåga, frånräknas
emellertid alla trådar som a) äga en större brottgräns än
den tillåtna, dvs. mer än 200 kg/mm2 för blanka och
mer än 190 kg/mm2 för zinköverdragna trådar, b) ha
en brottbelastning, som med mer än ± 10 % avviker
från medelvärdet för alla trådar med samma
diameter, c) icke giva tillräckligt höga böjningstal vid
böjningsprovningen samt d) brottbelastningen för alla
formtrådar, som vid provning visa sig äga en
brottgräns högre än 100 kg/mm2, då dessa på grund av sin
form ej lämpa sig för det normala böjningsprovet och
därför giva för låga värden.
De tyska industrinormerna upptaga de gruvlinor,
som framgå av tabell 21. Liksom i den svenska
linkatalogen angivas för varje uppställd lintyp tre olika
brottgränser: 140, 160 och 180 kg/mm2. De tyska
tabellerna upptaga dessutom i en kolumn
sammanlagda tvärsnittsytan av alla trådar i linan, uttryckt
i mm2. I DIN Berg 1251 meddelas, att till spel med
linkar levereras linor av vanlig lintråd med höger
vanlig tvinning under det att till koepespel höger
langslagna linor av vanlig tråd levereras, såvitt ej
annat är föreskrivet. Dessutom uppgives följande
avvikelser som tillåtna:
1) Avvikelserna från nominella värdet på
lindiame-metern ± 5 %.
2) Avvikelserna från nominella värdet på
lintråds-diam. äro angivna tidigare.
3) Avvikelserna från nominella värdet på linvikten,
per m ± 5 %.
4) Avvikelserna från genomsnittsvärdet på
lintrådarnas brottbelastning ±10 %.
Avvikelsen i genomsnittsbrottbelastningen för
lintrådarna får ej vara mindre och ej större från
den begärda än 8 .%.
5) Den beräknade brottbelastningen hos linan är
produkten av det till grund för beräkningen lagda
metalliska tvärsnittet hos linan och trådarnas
brottgräns.
Vad beträffar linorna till hasplar och horisontell
samt donlägig uppfordring gäller i stort sett samma
toleranser för avvikelserna från de nominella måtten.
I denna tabell förekommer endast en brottgräns hos
lintråden nämligen 130 kg/mm2. Tråddiametrarna gå
här endast från 1,0 upp till 2,0 mm och äro sålunda
klenare än de diametrar, som begagnas till
gruv-linorna för vertikal uppfordring. Utom för dessa
rundlinor finns i Tyskland såvitt förf. känner till
hittills publicerade standardiseringsuppgifter endast
för plattlinor.
Tabell 22. Data ur de tyska standardiseringstabellerna för linor1 till hasplar och donlägiga uppfordringar.
Beteckning A B C
Antal trådar ....................... 42 84 114
Linans konstruktion................ 6 parter omkring en hampkärna 6 parter omkring en hampkärna 6 parter omkring en hampkärna
Partens „ ................ 6 trådar omkring 1 kärntråd 10 trådar omkring 4 omkring 1 kärntråd av mindre diam., som ej medräknas 12 trådar omkring 6 omkring 1 kärntråd
Linans diam., mm .................. 9—18 14—27 16—31
Lintrådens diam., mm.............. 1,0—1,9 1,0—2,o 1,0—2,o
Tvärsnittsytan för samtliga trådar i linans mm2 ...................... 33,0—119,0 65,9—264,0 89,4—358,0
Ungefärlig vikt per m, kg.......... 0,31—1,13 6,63—2,51 0,84—3,40
Antal tillverkningsnummer för varje brottgräns ....................... 10 11 11
i DIN, Berg 1250, juni 1930.
58
