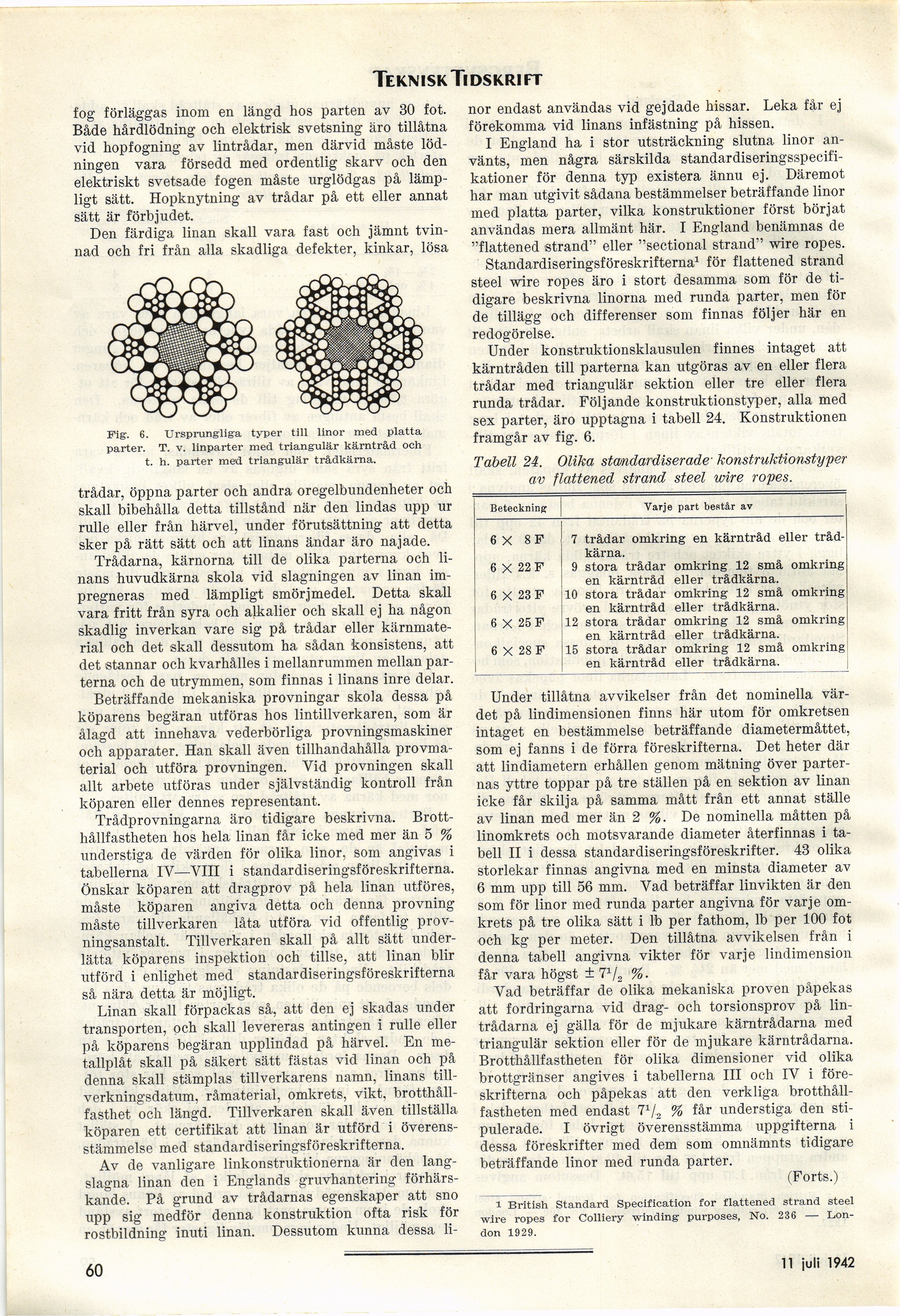

Teknisk Tidskrift
fog förläggas inom en längd hos parten av 30 fot.
Både hårdlödning och elektrisk svetsning äro tillåtna
vid hopfogning av lintrådar, men därvid måste
lödningen vara försedd med ordentlig skarv och den
elektriskt svetsade fogen måste urglödgas på
lämpligt sätt. Hopknytning av trådar på ett eller annat
sätt är förbjudet.
Den färdiga linan skall vara fast och jämnt
tvinnad och fri från alla skadliga defekter, kinkar, lösa
W hml? s:?’
Fig. 6. Ursprungliga typer till linor med platta
parter. T. v. linparter med triangulär kärntråd och
t. h. parter med triangulär trådkärna.
trådar, öppna parter och andra oregelbundenheter och
skall bibehålla detta tillstånd när den lindas upp ur
rulle eller från härvel, under förutsättning att detta
sker på rätt sätt och att linans ändar äro najade.
Trådarna, kärnorna till de olika parterna och
linans huvudkärna skola vid slagningen av linan
impregneras med lämpligt smörjmedel. Detta skall
vara fritt från syra och alkalier och skall ej ha någon
skadlig inverkan vare sig på trådar eller
kärnmaterial och det skall dessutom ha sådan konsistens, att
det stannar och kvarhålles i mellanrummen mellan
parterna och de utrymmen, som finnas i linans inre delar.
Beträffande mekaniska provningar skola dessa på
köparens begäran utföras hos lintillverkaren, som är
ålagd att innehava vederbörliga provningsmaskiner
och apparater. Han skall även tillhandahålla
provmaterial och utföra provningen. Vid provningen skall
allt arbete utföras under självständig kontroll från
köparen eller dennes representant.
Trådprovningarna äro tidigare beskrivna.
Brotthållfastheten hos hela linan får icke med mer än 5 %
understiga de värden för olika linor, som angivas i
tabellerna IV—VIII i standardiseringsföreskrifterna.
Önskar köparen att dragprov på hela linan utföres,
måste köparen angiva detta och denna provning
måste tillverkaren låta utföra vid offentlig
provningsanstalt. Tillverkaren skall på allt sätt
underlätta köparens inspektion och tillse, att linan blir
utförd i enlighet med standardiseringsföreskrifterna
så nära detta är möjligt.
Linan skall förpackas så, att den ej skadas under
transporten, och skall levereras antingen i rulle eller
på köparens begäran upplindad på härvel. En
metallplåt skall på säkert sätt fästas vid linan och på
denna skall stämplas tillverkarens namn, linans
tillverkningsdatum, råmaterial, omkrets, vikt,
brotthållfasthet och längd. Tillverkaren skall även tillställa
köparen ett certifikat att linan är utförd i
överensstämmelse med standardiseringsföreskrifterna.
Av de vanligare linkonstruktionerna är den
lang-slagna linan den i Englands gruvhantering
förhärskande. På grund av trådarnas egenskaper att sno
upp sig medför denna konstruktion ofta risk för
rostbildning inuti linan. Dessutom kunna dessa li-
nor endast användas vid gejdade hissar. Leka får ej
förekomma vid linans infästning på hissen.
I England ha i stor utsträckning slutna linor
använts, men några särskilda
standardiseringsspecifikationer för denna typ existera ännu ej. Däremot
har man utgivit sådana bestämmelser beträffande linor
med platta parter, vilka konstruktioner först börjat
användas mera allmänt här. I England benämnas de
"flattened strand" eller "sectional strand" wire ropes.
Standardiseringsföreskrifterna1 för flattened strand
steel wire ropes äro i stort desamma som för de
tidigare beskrivna linorna med runda parter, men för
de tillägg och differenser som finnas följer här en
redogörelse.
Under konstruktionsklausulen finnes intaget att
kärntråden till parterna kan utgöras av en eller flera
trådar med triangulär sektion eller tre eller flera
runda trådar. Följande konstruktionstyper, alla med
sex parter, äro upptagna i tabell 24. Konstruktionen
framgår av fig. 6.
Tabell 24. Olika standardiserade• konstruktionstyper
av flattened strand steel wire ropes.
Beteckning: Varje part består av
6 X 8 F 7 trådar omkring en kärntråd eller
trådkärna.
6 X 22 F 9 stora trådar omkring 12 små omkring en kärntråd eller trådkärna.
6 X 23 F 10 stora trådar omkring 12 små omkring en kärntråd eller trådkärna.
6 X 25 F 12 stora trådar omkring 12 små omkring en kärntråd eller trådkärna.
6 X 28 F 15 stora trådar omkring 12 små omkring en kärntråd eller trådkärna.
Under tillåtna avvikelser från det nominella
värdet på lindimensionen finns här utom för omkretsen
intaget en bestämmelse beträffande diametermåttet,
som ej fanns i de förra föreskrifterna. Det heter där
att lindiametern erhållen genom mätning över
parternas yttre toppar på tre ställen på en sektion av linan
icke får skilja på samma mått från ett annat ställe
av linan med mer än 2 %. De nominella måtten på
linomkrets och motsvarande diameter återfinnas i
tabell II i dessa standardiseringsföreskrifter. 43 olika
storlekar finnas angivna med en minsta diameter av
6 mm upp till 56 mm. Vad beträffar linvikten är den
som för linor med runda parter angivna för varje
omkrets på tre olika sätt i lb per fathom, lb per 100 fot
och kg per meter. Den tillåtna avvikelsen från i
denna tabell angivna vikter för varje lindimension
får vara högst ± V-j2 %.
Vad beträffar de olika mekaniska proven påpekas
att fordringarna vid drag- och torsionsprov på
lintrådarna ej gälla för de mjukare kärntrådarna med
triangulär sektion eller för de mjukare kärntrådarna.
Brotthållfastheten för olika dimensioner vid olika
brottgränser angives i tabellerna III och IV i
föreskrifterna och påpekas att den verkliga
brotthållfastheten med endast 7V2 % får understiga den
stipulerade. I övrigt överensstämma uppgifterna i
dessa föreskrifter med dem som omnämnts tidigare
beträffande linor med runda parter.
(Forts.)
t British Standard Specification for flattened strand steel
wire ropes for Colliery winding purposes, No. 236 —
London 1929.
