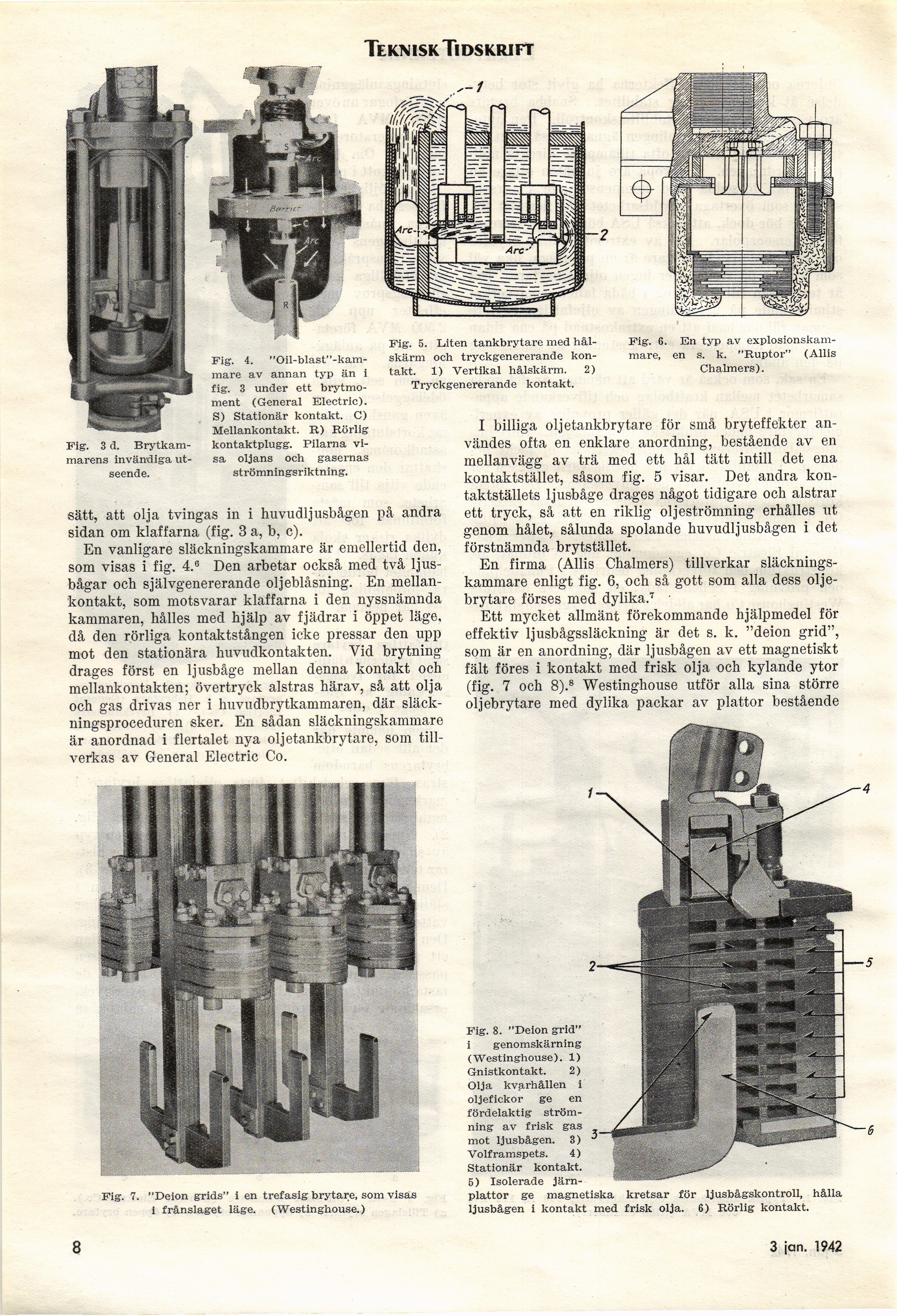

Teknisk Tidskrift
Fig. 3 d. B
rytkammarens invändiga
utseende.
Fig. 4.
"Oil-blast"-kam-mare av annan typ än i
fig. 3 under ett
brytmo-ment (General Electric).
S) Stationär kontakt. C)
Mellankontakt. R) Rörlig
kontaktplugg. Pilarna
visa oljans och gasernas
strömningsriktning.
Fig. 5. Liten tankbrytare med
hålskärm och tryckgenererande
kontakt. 1) Vertikal hålskärm. 2)
Tryckgenererande kontakt.
Fig. G. En typ av
explosionskammare, en s. k. "Ruptor" (Allis
Chalmers).
sätt, att olja tvingas in i huvudljusbågen på andra
sidan om klaffarna (fig. 3 a, b, c).
En vanligare släckningskammare är emellertid den,
som visas i fig. 4.6 Den arbetar också med två
ljusbågar och självgenererande oljeblåsning. En
mellankontakt, som motsvarar klaffarna i den nyssnämnda
kammaren, hålles med hjälp av fjädrar i öppet läge,
då den rörliga kontaktstången icke pressar den upp
mot den stationära huvudkontakten. Vid brytning
drages först en ljusbåge mellan denna kontakt och
mellankontakten; övertryck alstras härav, så att olja
och gas drivas ner i huvudbrytkammaren, där
släckningsproceduren sker. En sådan släckningskammare
är anordnad i flertalet nya oljetankbrytare, som
tillverkas av General Electric Co.
I billiga oljetankbrytare för små bryteffekter
användes ofta en enklare anordning, bestående av en
mellanvägg av trä med ett hål tätt intill det ena
kontaktstället, såsom fig. 5 visar. Det andra
kontaktställets ljusbåge drages något tidigare och alstrar
ett tryck, så att en riklig oljeströmning erhålles ut
genom hålet, sålunda spolande huvudljusbågen i det
förstnämnda brytstället.
En firma (Allis Chalmers) tillverkar
släckningskammare enligt fig. 6, och så gott som alla dess
oljebrytare förses med dylika.7 •
Ett mycket allmänt förekommande hjälpmedel för
effektiv ljusbågssläckning är det s. k. "deion grid",
som är en anordning, där ljusbågen av ett magnetiskt
fält föres i kontakt med frisk olja och kylande ytor
(fig. 7 och 8).8 Westinghouse utför alla sina större
oljebrytare med dylika packar av plattor bestående
Fig. 7. "Deion grids" i en trefasig brytare, som visas
i frånslaget läge. (Westinghouse.)
Fig. 8. "Deion grid"
i genomskärning
(Westinghouse). 1)
Gnistkontakt. 2)
Olja kvarhållen i
oljefickor ge en
fördelaktig
strömning av frisk gas
mot ljusbågen. 3)
Volframspets. 4)
Stationär kontakt.
5) Isolerade
järnplattor ge magnetiska kretsar för ljusbågskontroll, hålla
ljusbågen i kontakt med frisk olja. 6) Rörlig kontakt.
10
3 jan. 1942
