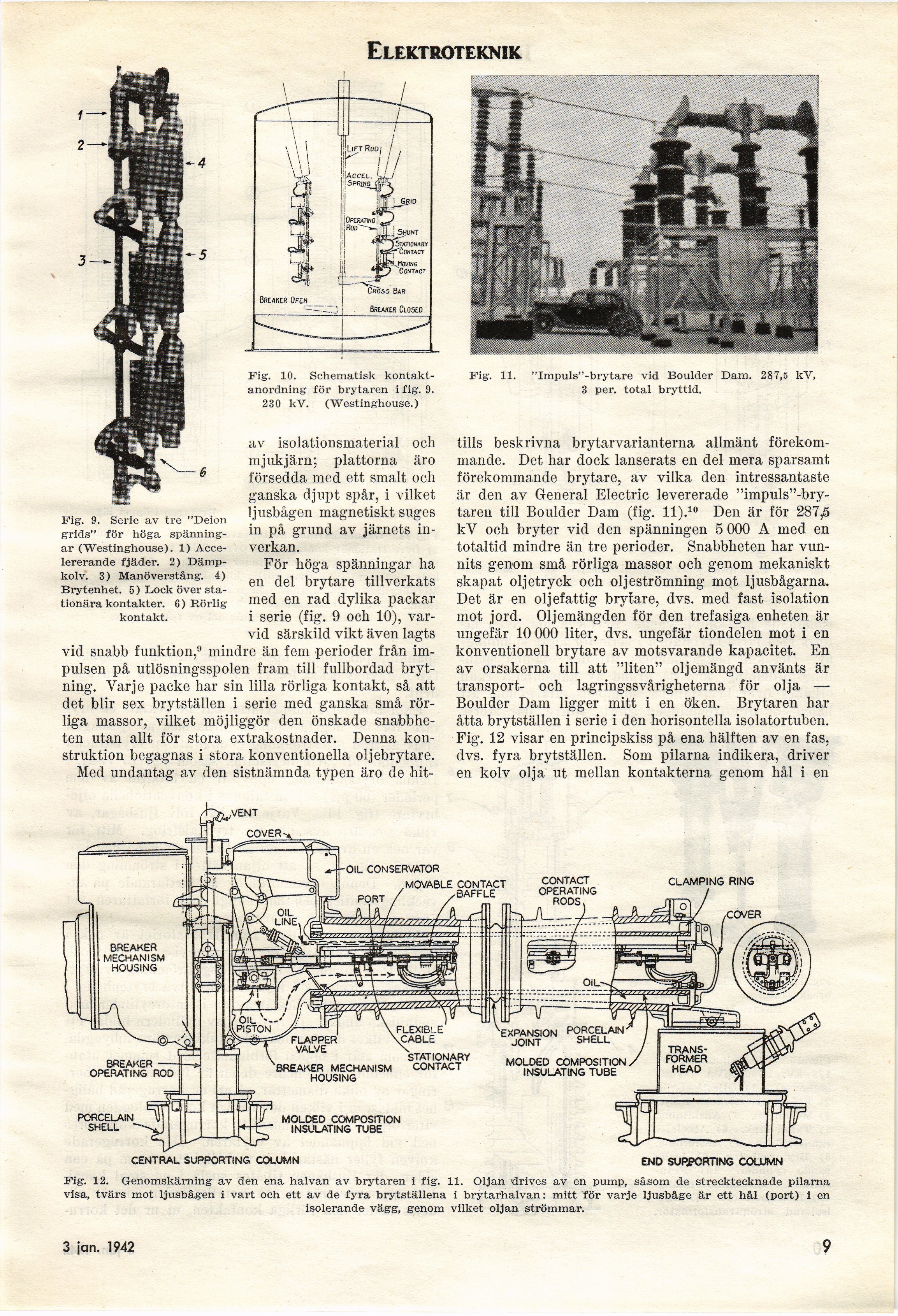

Elektroteknik
Fig. 10. Schematisk
kontaktanordning för brytaren i fig. 9.
230 kV. (Westinghouse.)
av isolationsmaterial och
mjukjärn; plattorna äro
försedda med ett smalt och
ganska djupt spår, i vilket
ljusbågen magnetiskt suges
in på grund av järnets
inverkan.
För höga spänningar ha
en del brytare tillverkats
med en rad dylika packar
i serie (fig. 9 och 10),
varvid särskild vikt även lagts
vid snabb funktion,9 mindre än fem perioder från
impulsen på utlösningsspolen fram till fullbordad
brytning. Varje packe har sin lilla rörliga kontakt, så att
det blir sex brytställen i serie med ganska små
rörliga massor, vilket möjliggör den önskade
snabbheten utan allt för stora extrakostnader. Denna
konstruktion begagnas i stora konventionella oljebrytare.
Med undantag av den sistnämnda typen äro de hit-
Fig. 9. Serie av tre "Deion
grids" för höga
spänningar (Westinghouse). 1)
Accelererande fjäder. 2)
Dämp-kolv. 3) Manöverstång. 4)
Brytenhet. 5) Lock över
stationära kontakter. 6) Rörlig
kontakt.
Fig. 11. "Impuls"-brytare vid Boulder Dam. 287,5 kV,
3 per. total bryttid.
tills beskrivna brytarvariantema allmänt
förekommande. Det har dock lanserats en del mera sparsamt
förekommande brytare, av vilka den intressantaste
är den av General Electric levererade
"impuls"-bry-taren till Boulder Dam (fig. II).10 Den är för 287,5
kV och bryter vid den spänningen 5 000 A med en
totaltid mindre än tre perioder. Snabbheten har
vunnits genom små rörliga massor och genom mekaniskt
skapat oljetryck och oljeströmning mot ljusbågarna.
Det är en oljefattig brytare, dvs. med fast isolation
mot jord. Oljemängden för den trefasiga enheten är
ungefär 10000 liter, dvs. ungefär tiondelen mot i en
konventionell brytare av motsvarande kapacitet. En
av orsakerna till att "liten" oljemängd använts är
transport- och lagringssvårigheterna för olja —
Boulder Dam ligger mitt i en öken. Brytaren har
åtta brytställen i serie i den horisontella isolatortuben.
Fig. 12 visar en principskiss på ena hälften av en fas,
dvs. fyra brytställen. Som pilarna indikera, driver
en kolv olja ut mellan kontakterna genom hål i en
CLAMPING RING
CWER
CENTRAL SUPPORTING COLUMN END SUPJPORTING COUJMN
Fig. 12. Genomskärning av den ena halvan av brytaren i fig. 11. Oljan drives av en pump, såsom de strecktecknade pilarna
visa, tvärs mot ljusbågen i vart och ett av de fyra brytställena i brytarhalvan: mitt för varje ljusbåge är ett hål (port) i en
isolerande vägg, genom vilket oljan strömmar.
3 jan. 1942
13
