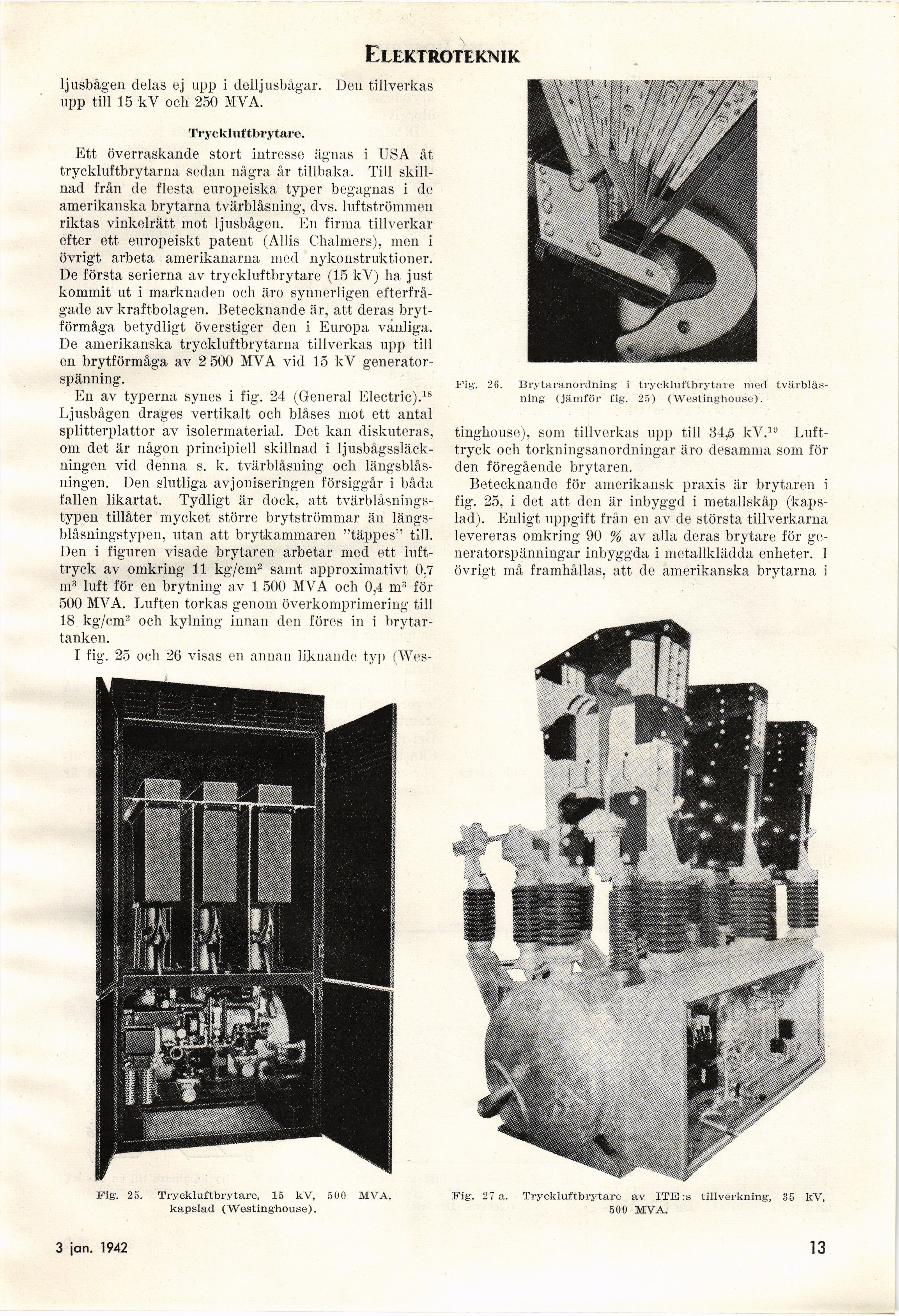

Elektroteknik
ljusbågen delas ej upp i delljusbågar. Den tillverkas
upp till 15 kV och 250 MVA.
Tryckluftbrytare.
Ett överraskande stort intresse ägnas i USA åt
tryckluftbrytarna sedan några år tillbaka. Till
skillnad från de flesta europeiska typer begagnas i de
amerikanska brytarna tvärblåsning, dvs. luftströmmen
riktas vinkelrätt mot ljusbågen. En firma tillverkar
efter ett europeiskt patent (Allis Chalmers), men i
övrigt arbeta amerikanarna med nykonstruktioner.
De första serierna av tryckluftbrytare (15 kV) ha just
kommit ut i marknaden och äro synnerligen
efterfrågade av kraftbolagen. Betecknande är, att deras
brytförmåga. betydligt överstiger den i Europa vänliga.
De amerikanska tryckluftbrytarna tillverkas upp till
en brytförmåga av 2 500 MVA vid 15 kV
generatorspänning.
En av typerna synes i fig. 24 (General Electric).18
Ljusbågen drages vertikalt och blåses mot ett antal
splitterplattor av isolermaterial. Det kan diskuteras,
om det är någon principiell skillnad i
Ijusbågssläck-ningen vid denna s. k. tvärblåsning och
längsblås-ningen. Den slutliga avjoniseringen försiggår i båda
fallen likartat. Tydligt är dock, att
tvärblåsnings-typen tillåter mycket större brytströmmar än
längs-blåsningstypen, utan att brytkammaren "täppes" till.
Den i figuren visade brytaren arbetar med ett
lufttryck av omkring 11 kg/cm2 samt approximativt 0,7
m3 luft för en brytning av 1 500 MVA och 0,4 m:i för
500 MVA. Luften torkas genom överkomprimering till
18 kg/cm’- och kylning innan den föres in i
brytar-tanken.
I fig. 25 och 26 visas en annan liknande typ (Wes-
tinghouse), som tillverkas upp till 34,5 kV.10
Lufttryck och torkningsanordningar äro desamma som för
den föregående brytaren.
Betecknande för amerikansk praxis är brytaren i
fig. 25, i det att den är inbyggd i metallskåp
(kapslad). Enligt uppgift från en av de största tillverkarna
levereras omkring 90 % av alla deras brytare för
generatorspänningar inbyggda i metallklädda enheter. I
övrigt må framhållas, att de amerikanska brytarna i
Fig. 26. Brytaranordning i tryckluftbrytare med
tvärblåsning" (jämför fig. 25) (Westinghouse).
Fig. 25. Tryckluftbrytare, 15 kV, 500 MVA,
kapslad (Westinghouse).
Fig. 27 a. Tryckluftbrytare av ITE :s tillverkning, 35 kV,
500 MVA.
3 jan. 1942
13
