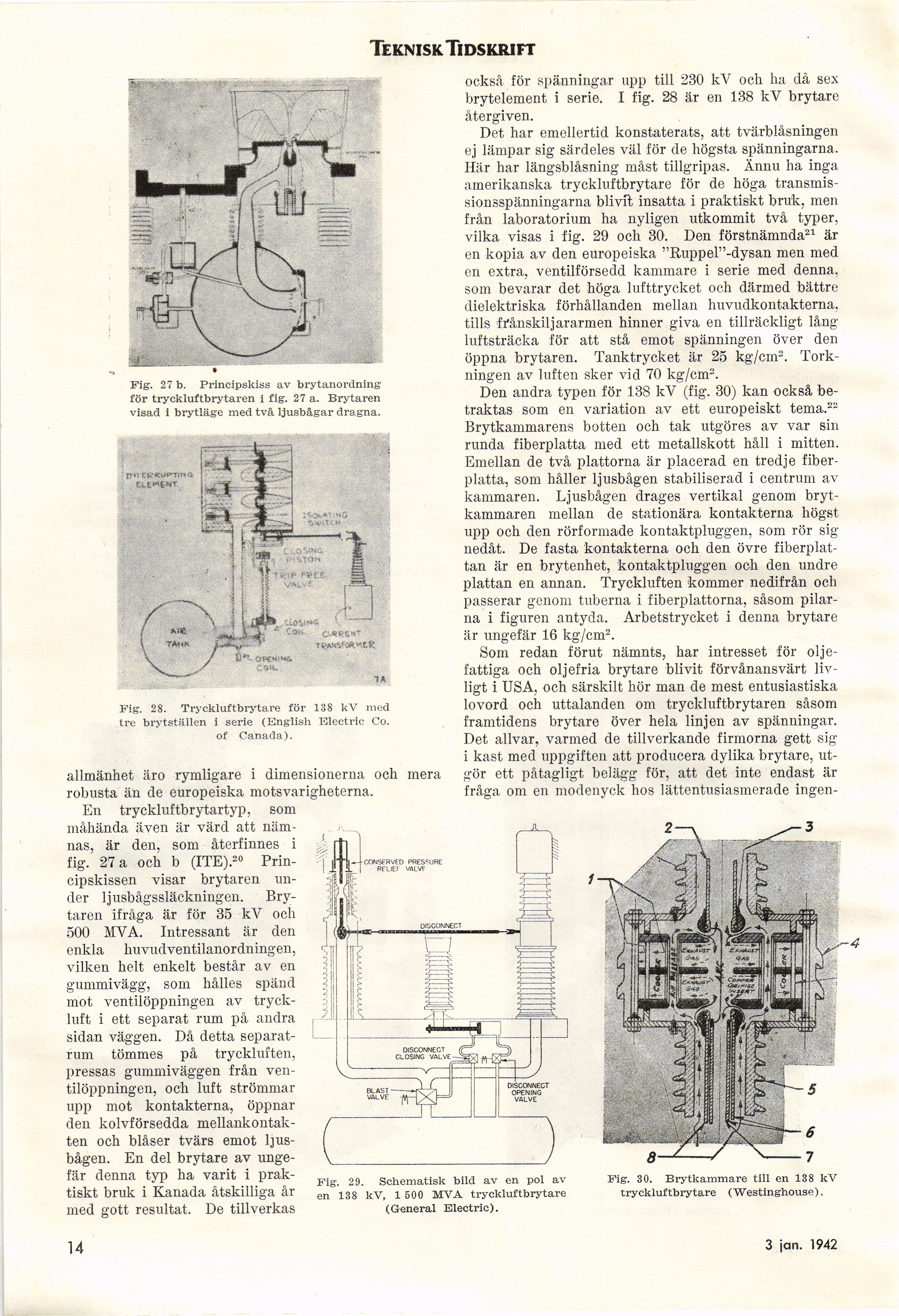

Teknisk Tidskrift

Fig. 27 b. Principskiss av brytanordning
för tryckluftbrytaren i fig. 27 a. Brytaren
visad i brytläge med två ljusbågar dragna.

Ut-H»’

. •

.... CAmn"

SÄ:

Fig. 28. Tryckluftbrytare för 138 kV med
tre brytställen i serie (English Electric Co.
of Canada).

allmänhet äro rymligare i dimensionerna och mera
robusta än de europeiska motsvarigheterna.

En tryckluftbrytartyp, som
måhända även är värd att
nämnas, är den, som återfinnes i ’ r†i
fig. 27 a och b (ITE).20 Prin- ; j|‡|~ consfrvedSP*®
cipskissen visar brytaren un- ^ i;
der ljusbågssläckningen.
Bry-tåren ifråga är för 35 kV ocli ^||fS
500 MVA. Intressant är den
enkla liuvudventilanordningen,
vilken helt enkelt består av en
gummivägg, som hålles spänd
mot ventilöppningen av
tryckluft i ett separat rum på andra
sidan väggen. Då detta
separatrum tömmes på tryckluften,
pressas gummiväggen från
ventilöppningen, och luft strömmar
upp mot kontakterna, öppnar
den kolvförsedda
mellankontak-ten och blåser tvärs emot
ljusbågen. En del brytare av
ungefär denna typ ha varit i
praktiskt bruk i Kanada åtskilliga år
med orott resultat. De tillverkas

också för spänningar upp till 230 kV och ha då sex
brytelement i serie. I fig. 28 är en 138 kV brytare
återgiven.

Det har emellertid konstaterats, att tvärblåsningen
ej lämpar sig särdeles väl för de högsta spänningarna.
Här har längsblåsning måst tillgripas. Ännu ha inga
amerikanska tryckluftbrytare för de höga
transmissionsspänningarna blivft insatta i praktiskt bruk, men
från laboratorium ha nyligen utkommit två typer,
vilka visas i fig. 29 och 30. Den förstnämnda21 är
en kopia av den europeiska "Ruppel"-dysan men med
en extra, ventilförsedd kammare i serie med denna,
som bevarar det höga lufttrycket och därmed bättre
dielektriska förhållanden mellan huvudkontakterna,
tills frånskiljararmen hinner giva en tillräckligt lång
luftsträcka för att stå emot spänningen över den
öppna brytaren. Tanktrycket är 25 kg/cm2.
Torkningen av luften sker vid 70 kg/cm2.

Den andra typen för 138 kV (fig. 30) kan också
betraktas som en variation av ett europeiskt tema.22
Brytkammarens botten och tak utgöres av var sin
runda fiberplatta med ett metallskott håll i mitten.
Emellan de två plattorna är placerad en tredje
fiberplatta, som håller ljusbågen stabiliserad i centrum av
kammaren. Ljusbågen drages vertikal genom
bryt-kammaren mellan de stationära kontakterna högst
upp och den rörformade kontaktpluggen, som rör sig
nedåt. De fasta kontakterna och den övre
fiberplattan är en brytenhet, kontaktpluggen och den undre
plattan en annan. Tryckluften kommer nedifrån och
passerar genom tuberna i fiberplattorna, såsom
pilarna i figuren antyda. Arbetstrycket i denna brytare
är ungefär 16 kg/cm2.

Som redan förut nämnts, har intresset för
oljefattiga och oljefria brytare blivit förvånansvärt
livligt i USA, och särskilt hör man de mest entusiastiska
lovord och uttalanden om tryckluftbrytaren såsom
framtidens brytare över hela linjen av spänningar.
Det allvar, varmed de tillverkande firmorna gett »sig
i kast med uppgiften att producera dylika brytare,
utgör ett påtagligt belägg för, att det inte endast är
fråga om en modenyck hos lättentusiasmerade ingen-



Fig. 29. Schematisk bild av en pol av
en 138 kV, 1 500 MVA tryckluftbrytare
(General Electric).

Fig. 30. B rytkammare till en 138 kV
tryckluftbrytare ("Westinghouse).

10

3 jan. 1942
