Elektroteknik

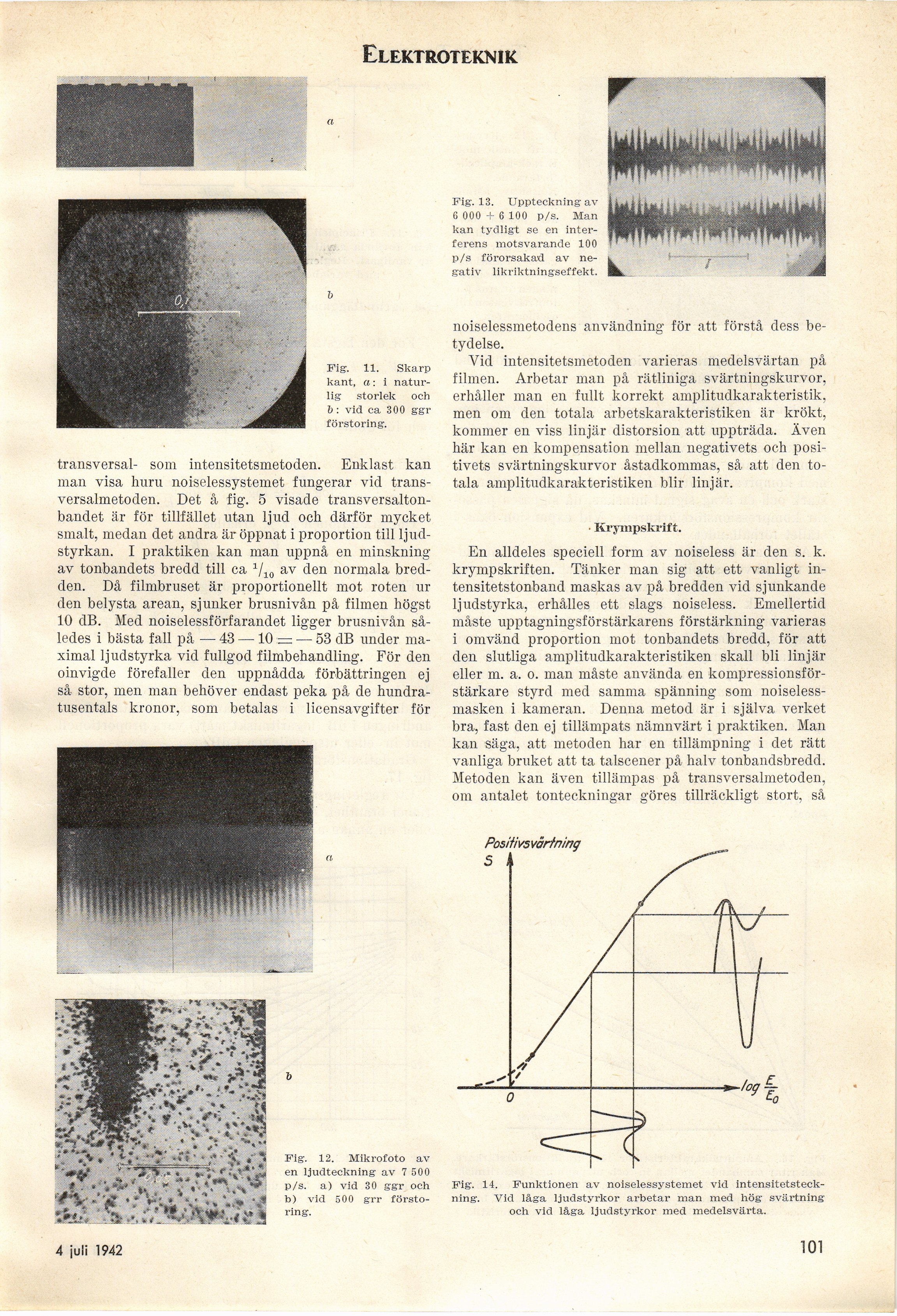

Fig. 12. Mikrofoto av
en ljudteckning av 7 500
p/s. a) vid 30 ggr och
b) vid 500 grr
förstoring.
Fig. 13. Uppteckning av
6 000 + 6 100 p/s. Man
kan tydligt se en
interferens motsvarande 100
p/s förorsakad av
negativ likriktningseffekt.
noiselessmetodens användning för att förstå dess
betydelse.
Vid intensitetsmetoden varieras medelsvärtan på
filmen. Arbetar man på rätliniga svärtningskurvor,
erhåller man en fullt korrekt amplitudkarakteristik,
men om den totala arbetskarakteristiken är krökt,
kommer en viss linjär distorsion att uppträda. Även
här kan en kompensation mellan negativets och
posi-tivets svärtningskurvor åstadkommas, så att den
totala amplitudkarakteristiken blir linjär.
■ Krympskrift.
En alldeles speciell form av noiseless är den s. k.
krympskriften. Tänker man sig att ett vanligt
in-tensitetstonband maskas av på bredden vid sjunkande
ljudstyrka, erhålles ett slags noiseless. Emellertid
måste upptagningsförstärkarens förstärkning varieras
i omvänd proportion mot tonbandets bredd, för att
den slutliga amplitudkarakteristiken skall bli linjär
eller ni. a. o. man måste använda en
kompressionsförstärkare styrd med samma spänning som
noiseless-masken i kameran. Denna metod är i själva verket
bra, fast den ej tillämpats nämnvärt i praktiken. Man
kan säga, att metoden har en tillämpning i det rätt
vanliga bruket att ta talscener på halv tonbandsbredd.
Metoden kan även tillämpas på transversalmetoden,
om antalet tonteckningar göres tillräckligt stort, så
Posifivs vårfning
5 ii
Fig. 14. Funktionen av noiselessystemet vid
intensitetsteckning. Vid låga ljudstyrkor arbetar man med hög svarfning
och vid låga ljudstyrkor med medelsvärta.
Fig. 11. Skarp
kant, a: i
naturlig storlek och
b : vid ca 300 ggr
förstoring.
transversal- som intensitetsmetoden. Enklast kan
man visa huru noiselessystemet fungerar vid
transversalmetoden. Det å fig. 5 visade
transversalton-bandet är för tillfället utan ljud och därför mycket
smalt, medan det andra är öppnat i proportion till
ljudstyrkan. I praktiken kan nian uppnå en minskning
av tonbandets bredd till ca 1/10 av den normala
bredden. Då filmbruset är proportionellt mot roten ur
den belysta arean, sjunker brusnivån på filmen högst
10 dB. Med noiselessförfarandet ligger brusnivån
således i bästa fall på — 43 —10 — — 53 dB under
maximal ljudstyrka vid fullgod filmbehandling. För den
oinvigde förefaller den uppnådda förbättringen ej
så stor, men man behöver endast peka på de
hundratusentals kronor, som betalas i licensavgifter för
1 aug. 1942
101
