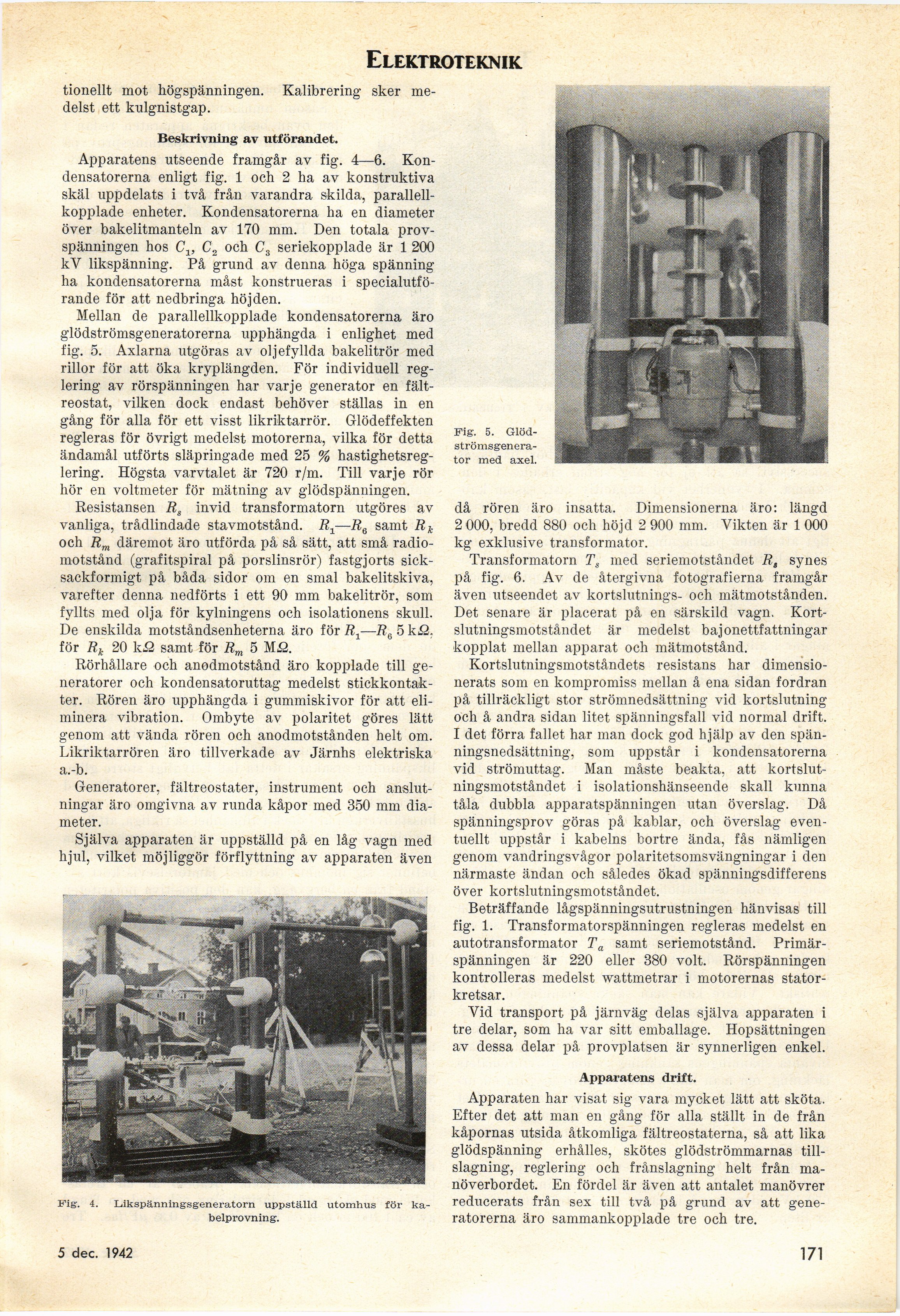

Elektroteknik
tionellt mot högspänningen. Kalibrering sker
medelst ett kulgnistgap.
Beskrivning av utförandet.
Apparatens utseende framgår av fig. 4—6.
Kondensatorerna enligt fig. 1 och 2 ha av konstruktiva
skäl uppdelats i två från varandra skilda,
parallellkopplade enheter. Kondensatorerna ha en diameter
över bakelitmanteln av 170 mm. Den totala
provspänningen hos Cv C2 och Cs seriekopplade är 1 200
kV likspänning. På grund av denna höga spänning
ha kondensatorerna måst konstrueras i
specialutförande för att nedbringa höjden.
Mellan de parallellkopplade kondensatorerna äro
glödströmsgeneratorerna upphängda i enlighet med
fig. 5. Axlarna utgöras av oljefyllda bakelitrör med
rillor för att öka kryplängden. För individuell
reglering av rörspänningen har varje generator en
fält-reostat, vilken dock endast behöver ställas in en
gång för alla för ett visst likriktarrör. Glödeffekten
regleras för övrigt medelst motorerna, vilka för detta
ändamål utförts släpringade med 25 %
hastighetsreglering. Högsta varvtalet är 720 r/m. Till varje rör
hör en voltmeter för mätning av glödspänningen.
Resistansen Rs invid transformatorn utgöres av
vanliga, trådlindade stavmotstånd. R1—Re samt Rk
och Rm däremot äro utförda på så sätt, att små
radiomotstånd (grafitspiral på porslinsrör) fastgjorts
sick-sackformigt på båda sidor om en smal bakelitskiva,
varefter denna nedförts i ett 90 mm bakelitrör, som
fyllts med olja för kylningens och isolationens skull.
De enskilda motståndsenheterna äro för R1—R6 5 kß.
för Rk 20 lcß samt för Rm 5 Mß.
Rörhållare och anodmotstånd äro kopplade till
generatorer och kondensatoruttag medelst
stickkontakter. Rören äro upphängda i gummiskivor för att
eliminera vibration. Ombyte av polaritet göres lätt
genom att vända rören och anodmotstånden helt om.
Likriktarrören äro tillverkade av Järnhs elektriska
a.-b.
Generatorer, fältreostater, instrument och
anslutningar äro omgivna av runda kåpor med 350 mm
diameter.
Själva apparaten är uppställd på en låg vagn med
hjul, vilket möjliggör förflyttning av apparaten även
Fig. 4. Likspänningsgeneratorn uppställd utomhus för
kabelprovning.
Fig. 5.
Glöd-strömsgenerator med axel.
då rören äro insatta. Dimensionerna äro: längd
2 000, bredd 880 och höjd 2 900 mm. Vikten är 1 000
kg exklusive transformator.
Transformatorn Ts med seriemotståndet R, synes
på fig. 6. Av de återgivna fotografierna framgår
även utseendet av kortslutnings- och mätmotstånden.
Det senare är placerat på en särskild vagn.
Kortslutningsmotståndet är medelst bajonettfattningar
kopplat mellan apparat och mätmotstånd.
Kortslutningsmotståndets resistans har
dimensionerats som en kompromiss mellan å ena sidan fordran
på tillräckligt stor strömnedsättning vid kortslutning
och å andra sidan litet spänningsfall vid normal drift.
I det förra fallet har man dock god hjälp av den
spän-ningsnedsättning, som uppstår i kondensatorerna
vid strömuttag. Man måste beakta, att
kortslutningsmotståndet i isolationshänseende skall kunna
tåla dubbla apparatspänningen utan överslag. Då
spänningsprov göras på kablar, och överslag
eventuellt uppstår i kabelns bortre ända, fås nämligen
genom vandringsvågor polaritetsomsvängningar i den
närmaste ändan och således ökad spänningsdifferens
över kortslutningsmotståndet.
Beträffande lågspänningsutrustningen hänvisas till
fig. 1. Transformatorspänningen regleras medelst en
autotransformator Ta samt seriemotstånd.
Primärspänningen är 220 eller 380 voit. Rörspänningen
kontrolleras medelst wattmetrar i motorernas
stator-kretsar.
Vid transport på järnväg delas själva apparaten i
tre delar, som ha var sitt emballage. Hopsättningen
av dessa delar på provplatsen är synnerligen enkel.
Apparatens drift.
Apparaten har visat sig vara mycket lätt att sköta.
Efter det att man en gång för alla ställt in de från
kåpornas utsida åtkomliga fältreostaterna, så att lika
glödspänning erhålles, skötes glödströmmarnas
tillslagning, reglering och frånslagning helt från
manöverbordet. En fördel är även att antalet manövrer
reducerats från sex till två på grund av att
generatorerna äro sammankopplade tre och tre.
1 aug. 1942
171
