Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

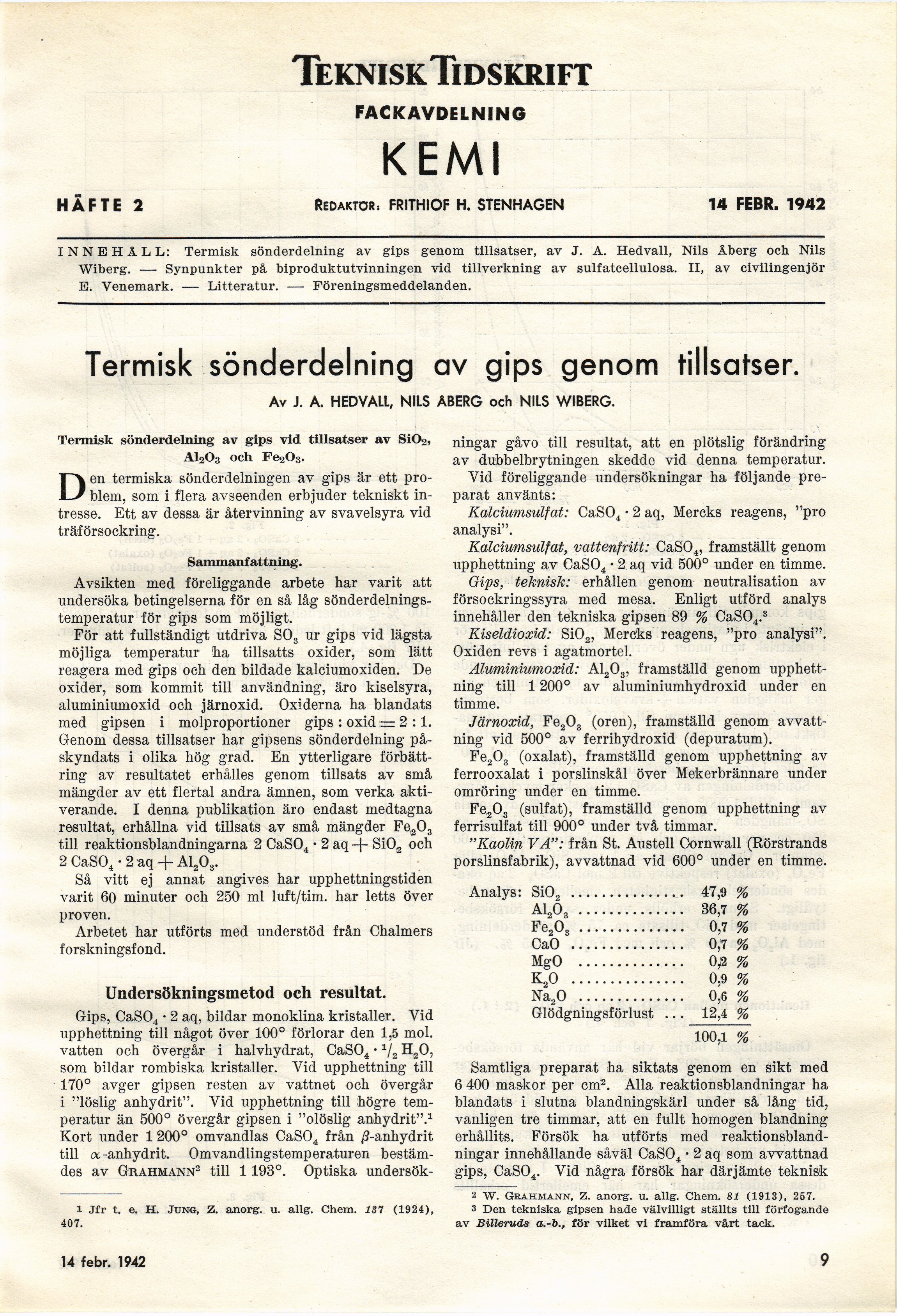

TekniskTidskrift
FACKAVDELNING
KEMI
HÄFTE 2 Redaktör: FRITHIOF H. STENHAGEN 14 FEBR. 1942
INNEHÅLL: Termisk sönderdelning av gips genom tillsatser, av J. A. Hedvall, Nils Åberg och Nils
Wiberg. -—- Synpunkter på biproduktutvinningen vid tillverkning av sulfatcellulosa. II, av civilingenjör
E. Venemark. -— Litteratur. -—■ Föreningsmeddelanden.
Termisk sönderdelning av gips genom tillsatser.
Av J. A. HEDVALL, NILS ÅBERG och NILS WIBERG.
Termisk sönderdelning av gips vid tillsatser av SiC>2,
A1203 och Fe203.
Den termiska sönderdelningen av gips är ett
problem, som i flera avseenden erbjuder tekniskt
intresse. Ett av dessa är återvinning av svavelsyra vid
träförsockring.
Sammanfattning.
Avsikten med föreliggande arbete har varit att
undersöka betingelserna för en så låg
sönderdelnings-temperatur för gips som möjligt.
För att fullständigt utdriva S03 ur gips vid lägsta
möjliga temperatur ha tillsatts oxider, som lätt
reagera med gips och den bildade kalciumoxiden. De
oxider, som kommit till användning, äro kiselsyra,
aluminiumoxid och järnoxid. Oxiderna ha blandats
med gipsen i molproportioner gips: oxid =2:1.
Genom dessa tillsatser har gipsens sönderdelning
påskyndats i olika hög grad. En ytterligare
förbättring av resultatet erhålles genom tillsats av små
mängder av ett flertal andra ämnen, som verka
aktiverande. I denna publikation äro endast medtagna
resultat, erhållna vid tillsats av små mängder Fe203
till reaktionsblandningarna 2 CaS04 • 2 aq + SiO,2 och
2 CaS04 • 2 aq + A1203.
Så vitt ej annat angives har upphettningstiden
varit 60 minuter och 250 ml luft/tim. har letts över
proven.
Arbetet har utförts med understöd från Chalmers
forskningsfond.
Undersökningsmetod och resultat.
Gips, CaS04 • 2 aq, bildar monoklina kristaller. Vid
upphettning till något över 100° förlorar den lr5 mol.
vatten och övergår i halvhydrat, CaS04 • 1/2 H20,
som bildar rombiska kristaller. Vid upphettning till
170° avger gipsen resten av vattnet och övergår
i "löslig anhydrit". Vid upphettning till högre
temperatur än 500° övergår gipsen i "olöslig anhydrit".1
Kort under 1200° omvandlas CaS04 från ß-anhydrit
till oc -anhydrit. Omvandlingstemperaturen
bestämdes av Gkahmann2 till 1193°. Optiska undersök-
1 Jfr t. e. H. Jung, Z. anorg. u. allg. Chem. 187 (1924),
407.
ningar gåvo till resultat, att en plötslig förändring
av dubbelbrytningen skedde vid denna temperatur.
Vid föreliggande undersökningar ha följande
preparat använts:
Kalciumsulfat: CaS04 • 2 aq, Mercks reagens, "pro
analysi".
Kalciumsulfat, vattenfritt: CaS04, framställt genom
upphettning av CaS04 • 2 aq vid 500° under en timme.
Gips, teknisk: erhållen genom neutralisation av
försockringssyra med mesa. Enligt utförd analys
innehåller den tekniska gipsen 89 % CaS04.3
Kiséldioxid: Si02, Mercks reagens, "pro analysi".
Oxiden revs i agatmortel.
Aluminiumoxid: A1203, framställd genom
upphettning till 1 200° av aluminiumhydroxid under en
timme.
Järnoxid, Fe203 (oren), framställd genom
avvattning vid 500° av ferrihydroxid (depuratum).
Fe203 (oxalat), framställd genom upphettning av
ferrooxalat i porslinskål över Mekerbrännare under
omröring under en timme.
Fe,03 (sulfat), framställd genom upphettning av
ferrisulfat till 900° under två timmar.
"Kaolin VA": från St. Austell Cornwall (Rörstrands
porslinsfabrik), avvattnad vid 600° under en timme.
Analys: Si02 ................47,9 %
A12Ö3 ............................36,7 %
Fe203 ............................0,7 %
CaO ..............................0,7 %
MgO ............................0,2 %
K20 ..............................0,9 %
Na,0 ............................0,6 %
Glödgningsförlust ... 12,4 %
100,1 %
Samtliga preparat ha siktats genom en sikt med
6 400 maskor per cm2. Alla reaktionsblandningar ha
blandats i slutna blandningskärl under så lång tid,
vanligen tre timmar, att en fullt homogen blandning
erhållits. Försök ha utförts med
reaktionsbland-ningar innehållande såväl CaS04 • 2 aq som awattnad
gips, CaS04. Vid några försök har därjämte teknisk
2 "W*. Grahmann, Z. anorg. u. allg. Chem. 81 (1913), 257.
3 Den tekniska gipsen hade välvilligt ställts till förfogande
av Billeruds a.-b., för vilket vi framföra vårt tack.
14 febr. 1942
9
<< prev. page << föreg. sida << >> nästa sida >> next page >>
