Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Kemi
de temperaturer, där något eller båda av de i
reaktionen ingående ämnena undergår en kristallografisk
omvandling. Detta förhållande har som bekant
tidigare uppmärksammats6 och dessa undersökningar ge
också belägg härför. Om denna diskontinuitet har
formen av ett utpräglat maximum (jfr fig. 1,
2 CaS04 • 2 aq + A1203) så sammanhänger den med
relativt snabbt förlöpande omvandlingar. Att ett
dylikt maximum framkommer vid 2 CaS04 • 2 aq
-j-+ A1203, men ej vid 2 CaS04 • 2 aq + Si02 torde bero
på, att i det senare fallet den långsamt förlöpande,
reaktionspåskyndande kristobalitomvandlingen
slätar ut "maximets" högra sluttning.6
Reaktionen mellan CaS04 • 2 aq och AlaO;f. (2:1.)
(Fig. 1 och 11.)
Omsättningen börjar vid här använda
försöksbetingelser vid ca 1000°. A1203 påskyndar ej
sönderdelningen av CaS04 • 2 aq i någon särdeles stor
utsträckning. Vid 1 300° har således sönderdelningen
endast uppnått det relativt blygsamma värdet av
21 % av det teoretiska.
Vid denna reaktion uppmärksammas ett typiskt
reaktionsmaximum mellan 1150° och 1 200°. Detta
maximum hänför sig till den då begynnande ß— cc
an-hydritomvandlingen, som ger en abnorm
reaktionsförmåga åt CaS04.
5 J. a. Hedvall, Reaktionsfähigkeit fester Stoffe, sid. 74,
173, 136, 138.
6 J. A. Hedvall och P. Sjöman, Reaktionsfähigkeit fester
Stoffe, sid. 212.

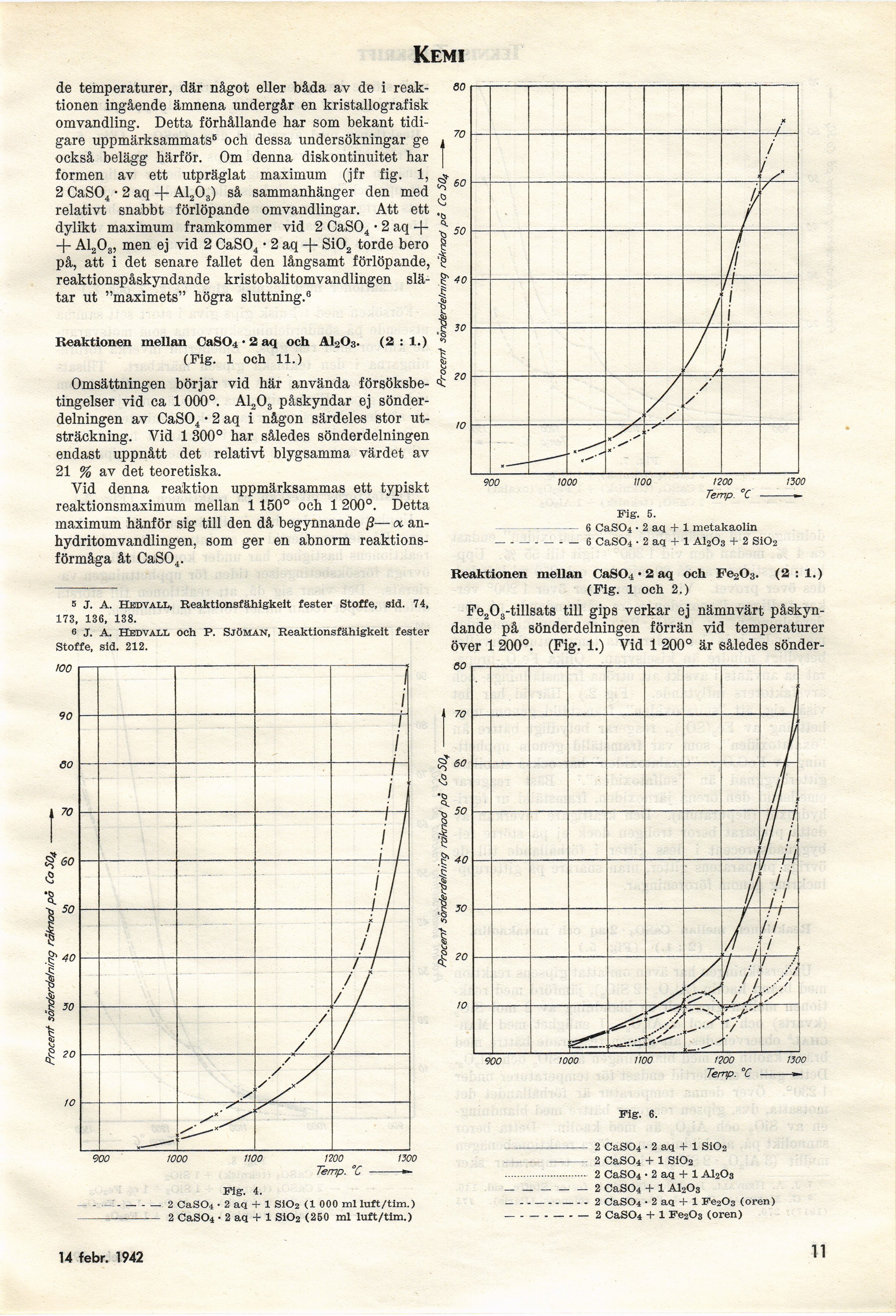

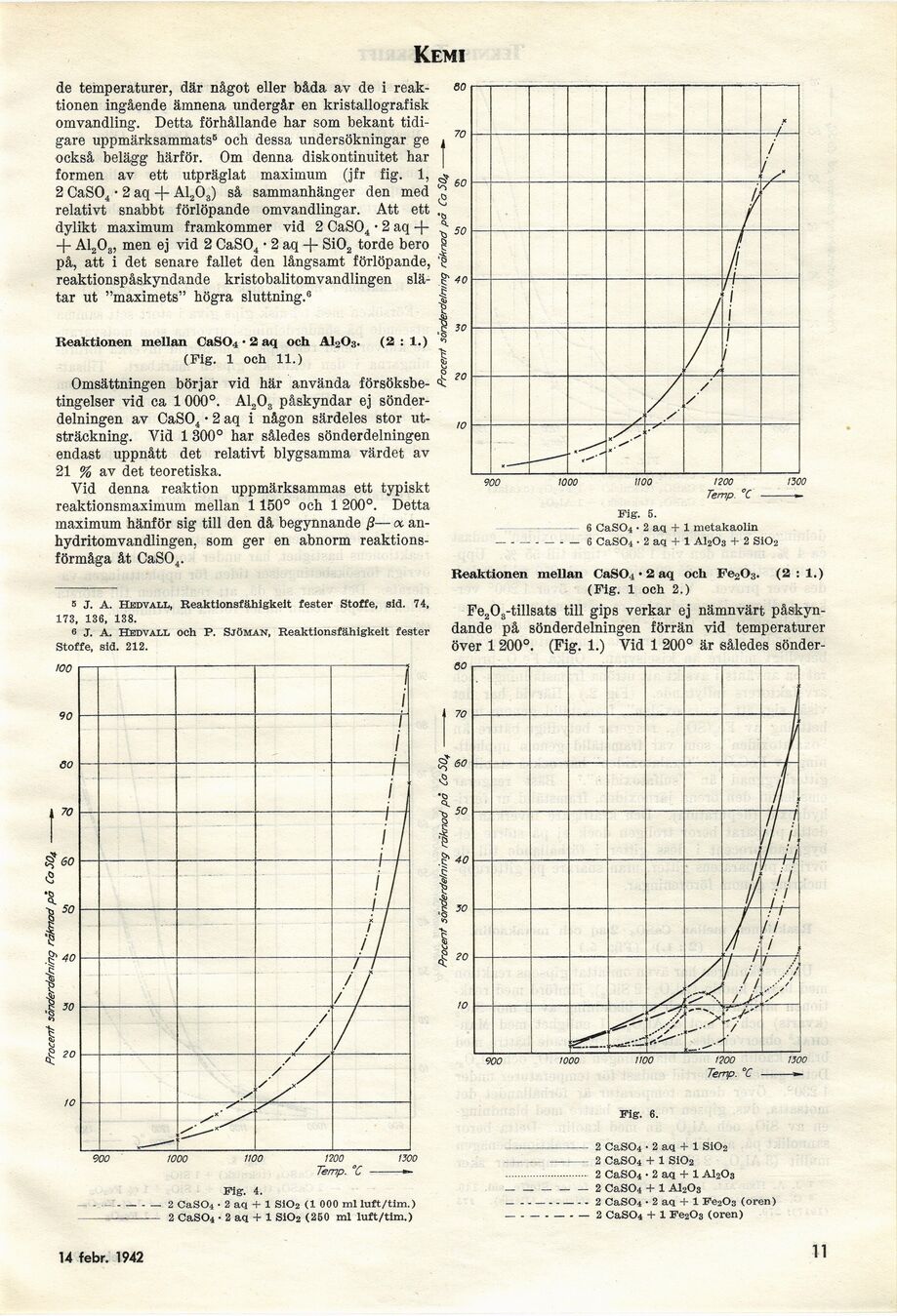

Fig. 4.
–-2 CaS04 • 2 aq + 1 Si02 (1 000 ml luft/tim.)
–— 2 CaS04 • 2 aq + 1 Si02 (250 ml luft/tim.)
1100 1200
Temp. °C -
Fig. 5.
6 CaS04 • 2 aq + 1 metakaolin
6 CaS04 • 2 aq + 1 A1203 + 2 Si02
Reaktionen mellan CaSOi • 2 aq och Fe203. (2:1.)
(Fig. 1 och 2.)
Fe203-tillsats till gips verkar ej nämnvärt
påskyndande på sönderdelningen förrän vid temperaturer
över 1 200°. (Fig. 1.) Vid 1 200° är således
sönder-60
Fig. 6.
2 CaS04 • 2 aq + 1 Si02
2 CaS04 + 1 Si02
2 CaS04 • 2 aq + 1 Al2Os
2 CaS04 + 1 A12Os
2 CaS04 ■ 2 aq + 1 Fe2C>3 (oren)
2 CaS04 + 1 Fe203 (oren)
14 febr. 1942
11
<< prev. page << föreg. sida << >> nästa sida >> next page >>
