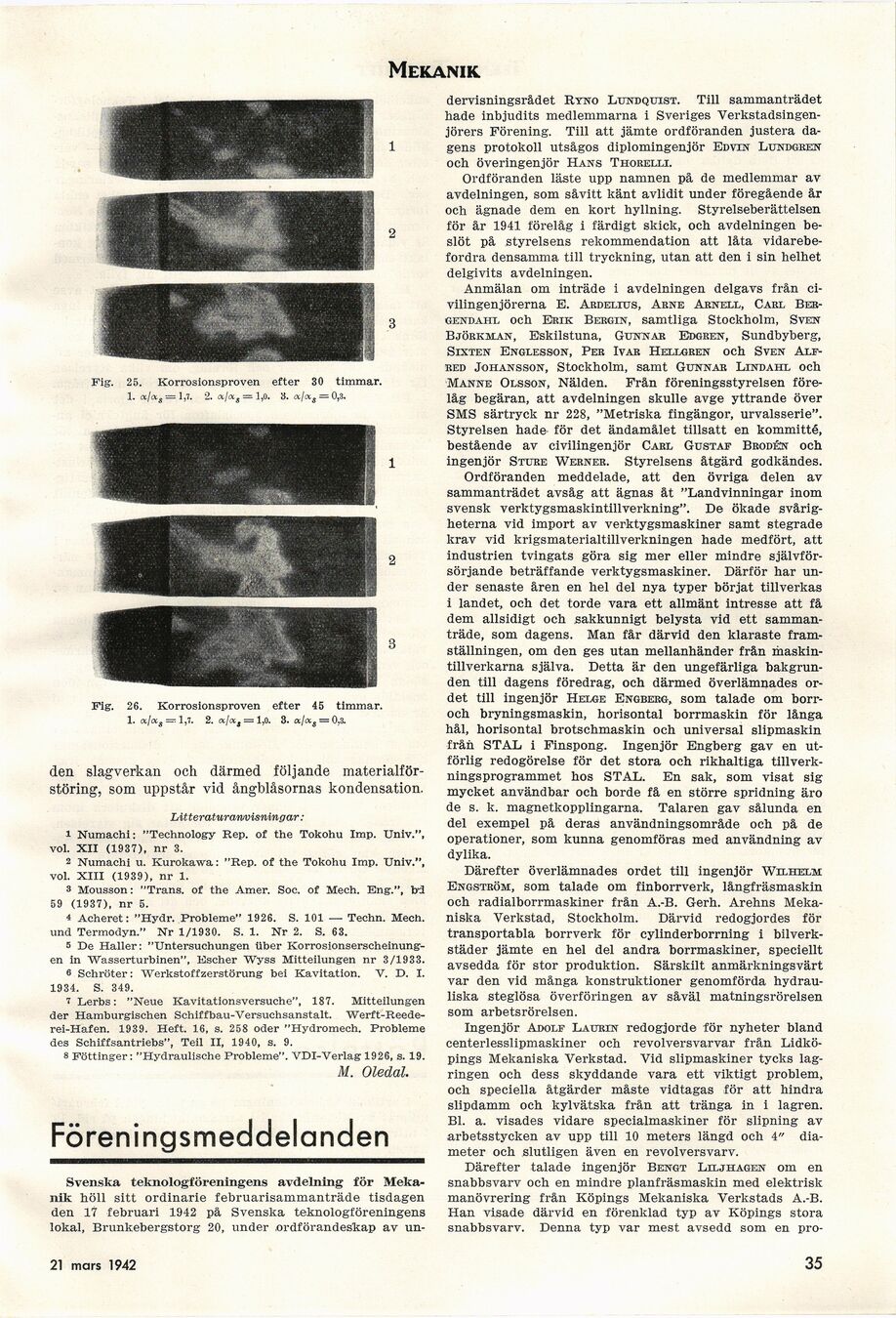

Mekanik.
Fig. 25. Korrosionsproven efter 30 timmar.
1. 0t/cxs— 3,7. 2. a/(X5 = 1,0. 3. <xjtxs — 0,3.
Fig. 26. Korrosionsproven efter 45 timmar.
1. ocjocg ~ 1,7. 2. (x]oCj — 1,0. 3. CxloCg = 0,3.
den slagverkan och därmed följande
materialförstöring, som uppstår vid ångblåsornas kondensation.
Litteraturamvisningar :
1 Numachi: "Technology Rep. of the Tokohu Imp. Univ.",
vol. XII (1937), nr 3.
2 Numachi u. Kurokawa: "Rep. of the Tokohu Imp. Univ.",
vol. XIII (1939), nr 1.
3 Mousson: "Träns, of the Amer. Soc. of Mech. Eng.", b’ä
59 (1937), nr 5.
* Acheret: "Hydr. Probleme" 1926. S. 101 — Techn. Mech.
und Termodyn." Nr 1/1930. S. 1. Nr 2. S. 63.
5 De Haller: "Untersuchungen tiber
Korrosionserscheinung-en in "Wasserturbinen", Escher Wyss Mitteilungen nr 3/1933.
6 Schröter: Werkstoffzerstörung bei Kavitation. V. D. I.
1934. S. 349.
7 Lerbs: "Neue Kavitationsversuche", 187. Mitteilungen
der Hamburgischen Schiffbau-Versuchsanstalt.
Werft-Reede-rei-Hafen. 1939. Heft. 16, s. 258 oder "Hydromech. Probleme
des Schiffsantriebs", Teil II, 1940, s. 9.
s Föttinger: "Hydraulische Probleme". VDI-Verlag 1926, s. 19.
M. Oledal.
Föreningsm eddel anden
Svenska teknologföreningens avdelning för
Mekanik höll sitt ordinarie februarisammanträde tisdagen
den 17 februari 1942 på Svenska teknologföreningens
lokal, Brunkebergstorg 20, under ordförandeskap av un-
dervisningsrådet Ryno Lundquist. Till sammanträdet
hade inbjudits medlemmarna i Sveriges
Verkstadsingenjörers Förening. Till att jämte ordföranden justera
dagens protokoll utsågos diplomingenjör Edvin Lundgben
och överingenjör Hans Thorelli.
Ordföranden läste upp namnen på de medlemmar av
avdelningen, som såvitt känt avlidit under föregående år
och ägnade dem en kort hyllning. Styrelseberättelsen
för år 1941 förelåg i färdigt skick, och avdelningen
beslöt på styrelsens rekommendation att låta
vidarebefordra densamma till tryckning, utan att den i sin helhet
delgivits avdelningen.
Anmälan om inträde i avdelningen delgavs från
civilingenjörerna E. Ardelius, Arne Arnell, Carl
Bergendahl och Emk Bergin, samtliga Stockholm, Sven
Björkman, Eskilstuna, Gunnar Edgren, Sundbyberg,
Sixten Englesson, Per Ivar Hellgren och Sven
Alfred Johansson, Stockholm, samt Gunnar Lindahl och
Manne Olssön, Nälden. Från föreningsstyrelsen
förelåg begäran, att avdelningen skulle avge yttrande över
SMS särtryck nr 228, "Metriska fingängor, urvalsserie".
Styrelsen hade för det ändamålet tillsatt en kommitté,
bestående av civilingenjör Carl Gustaf Brodén och
ingenjör Sture Werner. Styrelsens åtgärd godkändes.
Ordföranden meddelade, att den övriga delen av
sammanträdet avsåg att ägnas åt "Landvinningar inom
svensk verktygsmaskintillverkning". De ökade
svårigheterna vid import av verktygsmaskiner samt stegrade
krav vid krigsmaterialtillverkningen hade medfört, att
industrien tvingats göra sig mer eller mindre
självförsörjande beträffande verktygsmaskiner. Därför har
under senaste åren en hel del nya typer börjat tillverkas
i landet, och det torde vara ett allmänt intresse att få
dem allsidigt och sakkunnigt belysta vid ett
sammanträde, som dagens. Man får därvid den klaraste
framställningen, om den ges utan mellanhänder från
maskintillverkarna själva. Detta är den ungefärliga
bakgrunden till dagens föredrag, och därmed överlämnades
ordet till ingenjör Helge Engberg, som talade om
borr-och bryningsmaskin, horisontal borrmaskin för långa
hål, horisontal brotschmaskin och universal slipmaskin
från STAL i Finspong. Ingenjör Engberg gav en
utförlig redogörelse för det stora och rikhaltiga
tillverkningsprogrammet hos STAL. En sak, som visat sig
mycket användbar och borde få en större spridning äro
de s. k. magnetkopplingarna. Talaren gav sålunda en
del exempel på deras användningsområde och på de
operationer, som kunna genomföras med användning av
dylika.
Därefter överlämnades ordet till ingenjör Wilhelm
Engström, som talade om finborrverk, långfräsmaskin
och radialborrmaskiner från A.-B. Gerh. Arehns
Mekaniska Verkstad, Stockholm. Därvid redogjordes för
transportabla borrverk för cylinderborrning i
bilverkstäder jämte en hel del andra borrmaskiner, speciellt
avsedda för stor produktion. Särskilt anmärkningsvärt
var den vid många konstruktioner genomförda
hydrauliska steglösa överföringen av såväl matningsrörelsen
som arbetsrörelsen.
Ingenjör Adolf Laurin redogjorde för nyheter bland
centerlesslipmaskiner och revolversvarvar från
Lidköpings Mekaniska Verkstad. Vid slipmaskiner tycks
lagringen och dess skyddande vara ett viktigt problem,
och speciella åtgärder måste vidtagas för att hindra
slipdamm och kylvätska från att tränga in i lagren.
Bl. a. visades vidare specialmaskiner för slipning av
arbetsstycken av upp till 10 meters längd och 4"
diameter och slutligen även en revolversvarv.
Därefter talade ingenjör Bengt Liljhagen om en
snabbsvarv och en mindre planfräsmaskin med elektrisk
manövrering från Köpings Mekaniska Verkstads A.-B.
Han visade därvid en förenklad typ av Köpings stora
snabbsvarv. Denna typ var mest avsedd som en pro-
21 mars 1942
35
