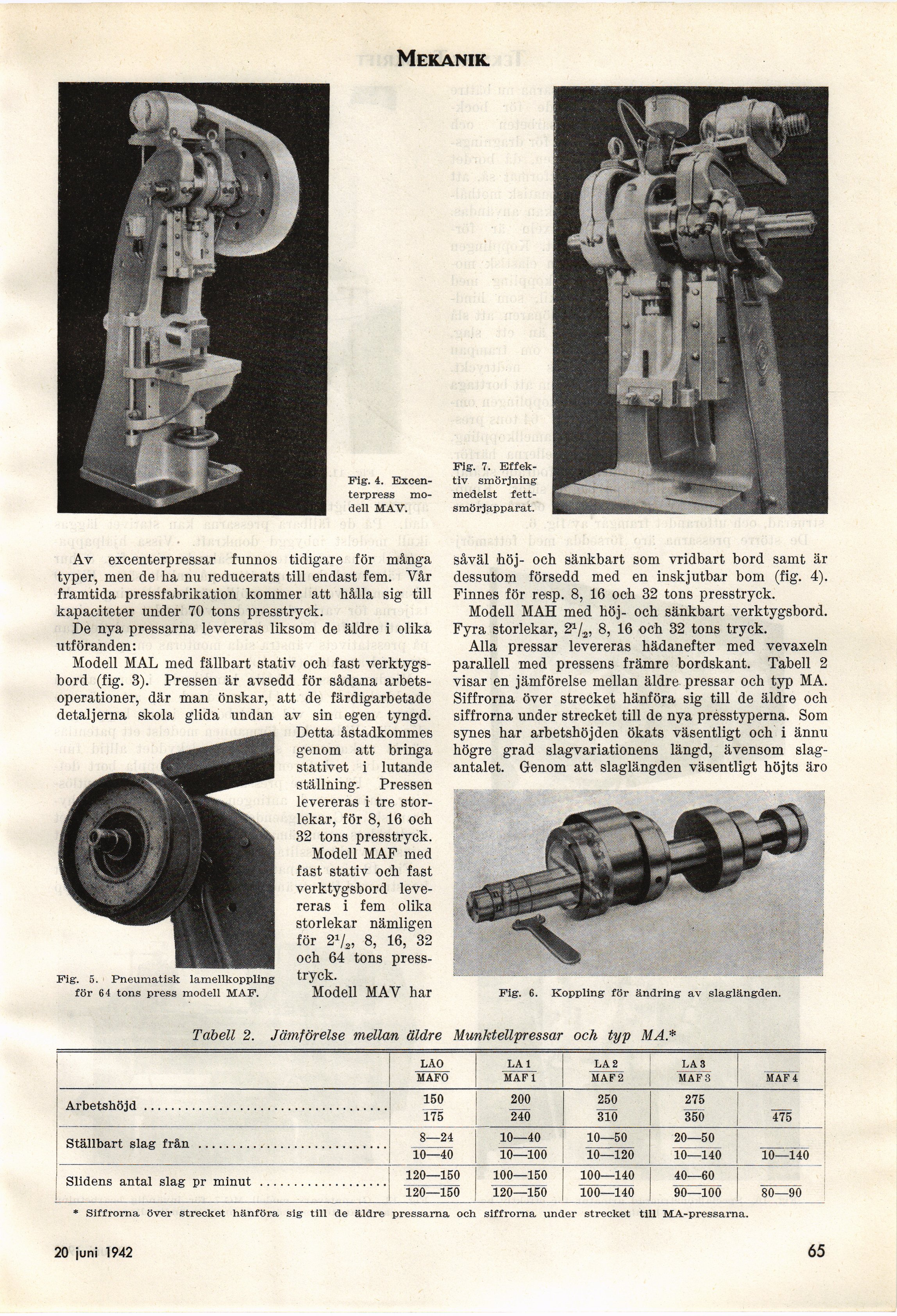

Mekanik.
Fig. 4.
Excen-terpress modell MA V.
Fig. 7.
Effektiv smörjning
medelst
fett-smörjapparat.
såväl höj- och sänkbart som vridbart bord samt är
dessutom försedd med en inskjutbar bom (fig. 4).
Finnes för resp. 8, 16 och 32 tons presstryck.
Modell MAH med höj- och sänkbart verktygsbord.
Fyra storlekar, 21/2, 8, 16 och 32 tons tryck.
Alla pressar levereras hädanefter med vevaxeln
parallell med pressens främre bordskant. Tabell 2
visar en jämförelse mellan äldre pressar och typ MA.
Siffrorna över strecket hänföra sig till de äldre och
siffrorna under strecket till de nya presstyperna. Som
synes har arbetshöjden ökats väsentligt och i ännu
högre grad slagvariationens längd, ävensom
slagantalet. Genom att slaglängden väsentligt höjts äro
Fig. 6. Koppling för ändring av slaglängden.
Fig. 5. Pneumatisk lamellkoppling
för 64 tons press modell MAF.
Tabell 2. Jämförelse mellan äldre Munktellpressar och typ MA*
LAO la 1 la 2 la 3
mafo maf 1 maf 2 maf 3 maf 4
Arbetshöjd.................................... 150 200 250 275
175 240 310 350 475
Ställbart slag från ............................ 8—24 10—40 10—50 20—50
10—40 10—100 10—120 10—140 10—140
Slidens antal slag pr minut ................... 120—150 100—150 100—140 40—60
120—150 120—150 100—140 90—100 80—90
* Siffrorna över strecket hänföra sig till de äldre pressarna och siffrorna under strecket till MA-pressarna.
Av excenterpressar funnos tidigare för många
typer, men de ha nu reducerats till endast fem. Vår
framtida pressfabrikation kommer att hålla sig till
kapaciteter under 70 tons presstryck.
De nya pressarna levereras liksom de äldre i olika
utföranden:
Modell MAL med fällbart stativ och fast
verktygsbord (fig. 3). Pressen är avsedd för sådana
arbetsoperationer, där man önskar, att de färdigarbetade
detaljerna skola glida undan av sin egen tyngd.
Detta åstadkommes
genom att bringa
stativet i lutande
ställning. Pressen
levereras i tre
storlekar, för 8, 16 och
32 tons presstryck.
Modell MAF med
fast stativ och fast
verktygsbord
levereras i fem olika
storlekar nämligen
för 21/a, 8, 16, 32
och 64 tons
presstryck.
Modell MA V har
18 ju ti 1942
65
