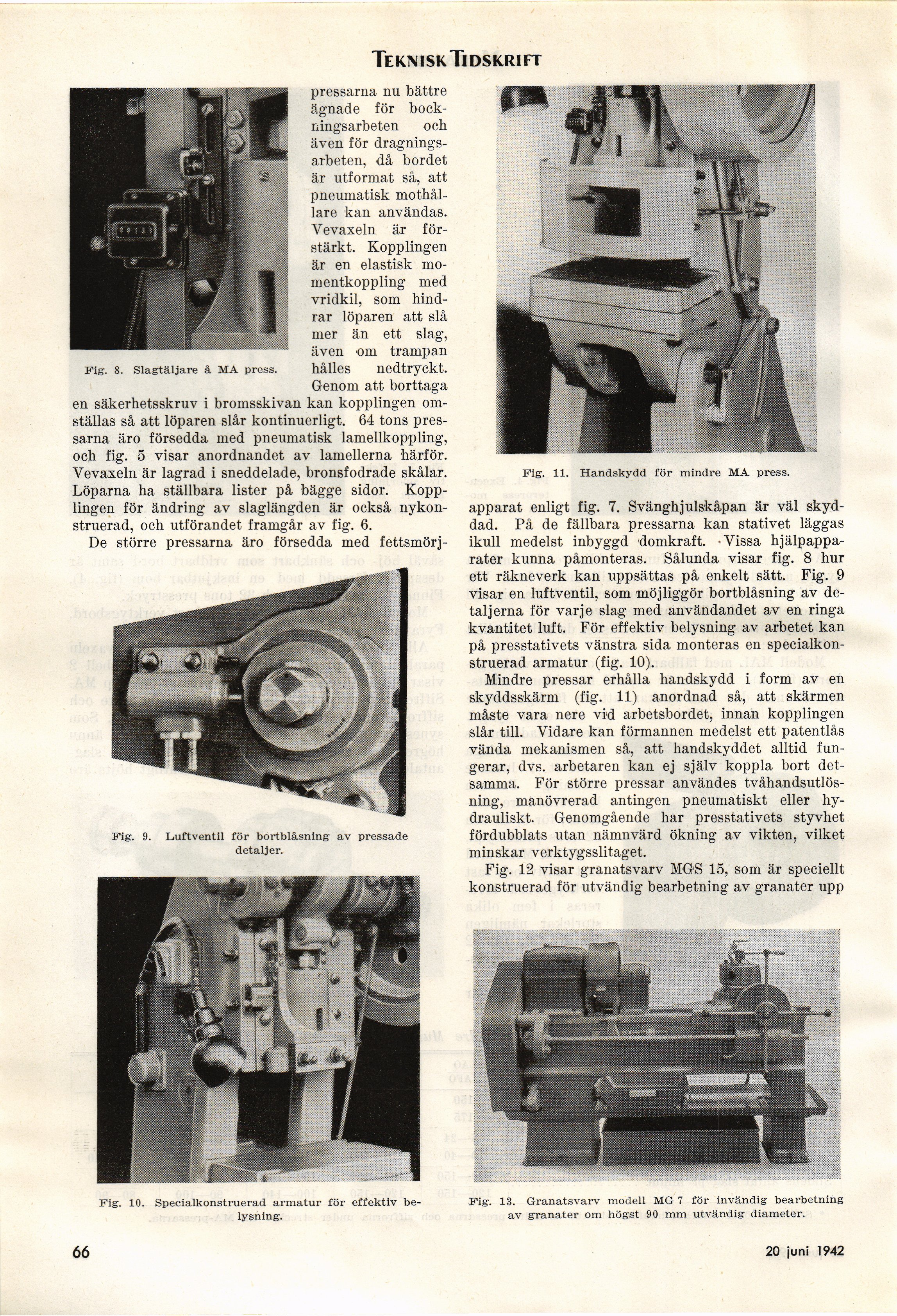

Teknisk Tidskrift
Fig:. 11. Handskydd för mindre MA press.
apparat enligt fig. 7. Svänghjulskåpan är väl
skyddad. På de fällbara pressarna kan stativet läggas
ikull medelst inbyggd ’domkraft. Vissa
hjälpappa-rater kunna påmonteras. Sålunda visar fig. 8 hur
ett räkneverk kan uppsättas på enkelt sätt. Fig. 9
visar en luftventil, som möjliggör bortblåsning av
detaljerna för varje slag med användandet av en ringa
kvantitet luft. För effektiv belysning av arbetet kan
på presstativets vänstra sida monteras en
specialkonstruerad armatur (fig. 10).
Mindre pressar erhålla handskydd i form av en
skyddsskärm (fig. 11) anordnad så, att skärmen
måste vara nere vid arbetsbordet, innan kopplingen
slår till. Vidare kan förmannen medelst ett patentlås
vända mekanismen så, att handskyddet alltid
fungerar, dvs. arbetaren kan ej själv koppla bort
detsamma. För större pressar användes
tvåhandsutlös-ning, manövrerad antingen pneumatlskt eller
hydrauliskt. Genomgående har presstativets styvhet
fördubblats utan nämnvärd ökning av vikten, vilket
minskar verktygsslitaget.
Fig. 12 visar granatsvarv MGS 15, som är speciellt
konstruerad för utvändig bearbetning av granater upp
pressarna nu bättre
ägnade för
bock-ningsarbeten och
även för
dragningsarbeten, då bordet
är utformat så, att
pneumatisk
mothål-lare kan användas.
Vevaxeln är
förstärkt. Kopplingen
är en elastisk
momentkoppling med
vridkil, som
hindrar löparen att slå
mer än ett slag,
även om trampan
hålles nedtryckt.
Genom att borttaga
en säkerhetsskruv i bromsskivan kan kopplingen
omställas så att löparen slår kontinuerligt. 64 tons
pressarna äro försedda med pneumatisk lamellkoppling,
och fig. 5 visar anordnandet av lamellerna härför.
Vevaxeln är lagrad i sneddelade, bronsfodrade skålar.
Löparna ha ställbara lister på bägge sidor.
Kopplingen för ändring av slaglängden är också
nykon-struerad, och utförandet framgår av fig. 6.
De större pressarna äro försedda med fettsmörj-
Fig. 9. Luftventil för bortblåsning: av pressade
detaljer.
Fig. 13. Granatsvarv modell MG 7 för invändig bearbetning
av granater om högst 90 mm utvändig diameter.
68 18 juli 1942
Fig. 8. Slagtäljare å MA press.
Fig. 10. Specialkonstruerad armatur för effektiv
belysning.
