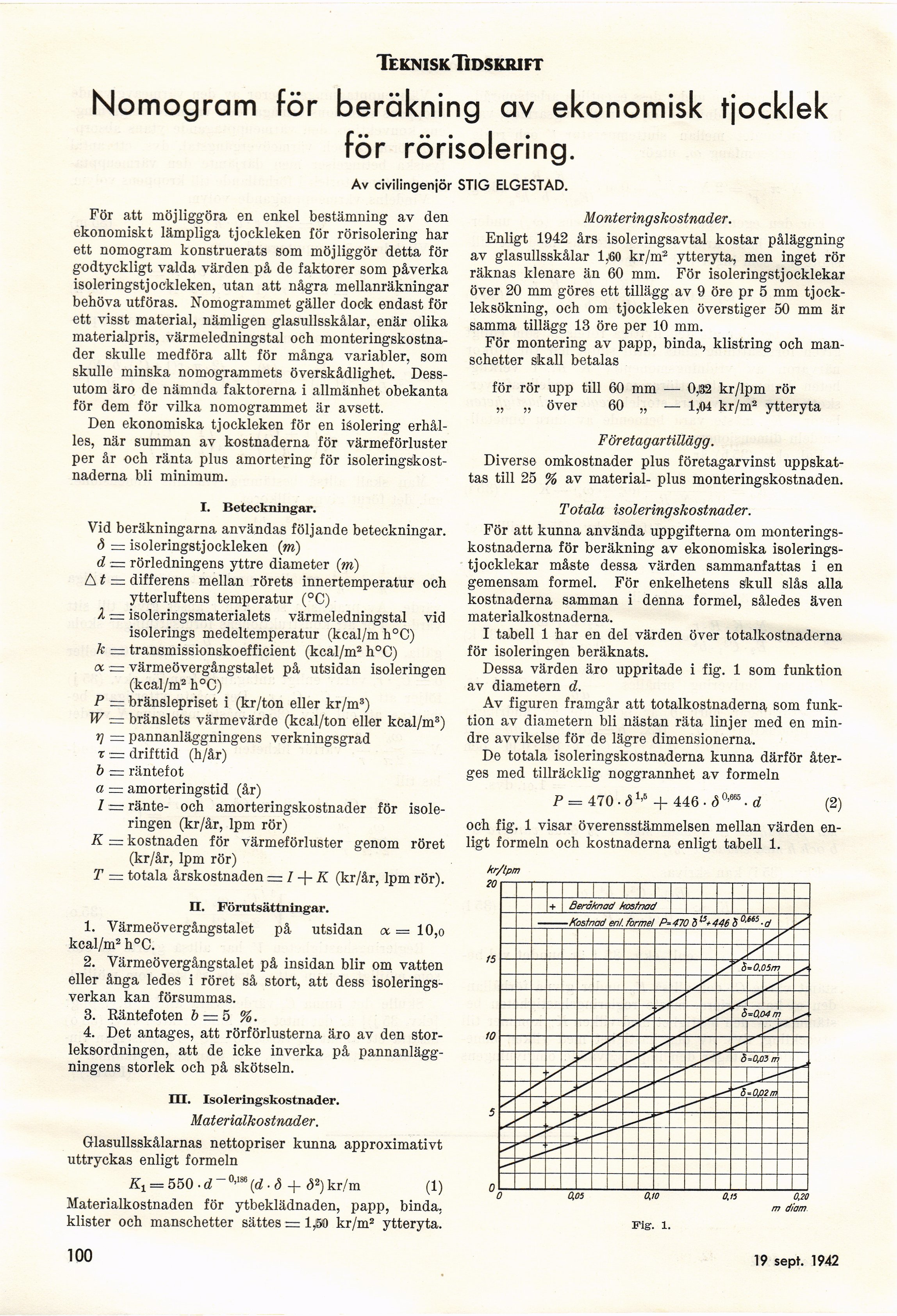

Teknisk Tidskrift
Nomogram för beräkning av ekonomisk tjocklek
för rörisolering.
Av civilingenjör STIG ELGESTAD.
För att möjliggöra en enkel bestämning av den
ekonomiskt lämpliga tjockleken för rörisolering har
ett nomogram konstruerats som möjliggör detta för
godtyckligt valda värden på de faktorer som påverka
isoleringstjockleken, utan att några mellanräkningar
behöva utföras. Nomogrammet gäller dock endast för
ett visst material, nämligen glasullsskålar, enär olika
materialpris, värmeledningstal och
monteringskostnader skulle medföra allt för många variabler, som
skulle minska nomogrammets överskådlighet.
Dessutom äro de nämnda faktorerna i allmänhet obekanta
för dem för vilka nomogrammet är avsett.
Den ekonomiska tjockleken för en iéolering
erhålles, när summan av kostnaderna för värmeförluster
per år och ränta pius amortering för
isoleringskostnaderna bli minimum.
I. Beteckningar.
Vid beräkningarna användas följande beteckningar.
<5 = isoleringstjockleken (m)
d — rörledningens yttre diameter (m)
A t — differens mellan rörets innertemperatur och
ytterluftens temperatur (°C)
X — isoleringsmaterialets värmeledningstal vid
isolerings medeltemperatur (kcal/mh°C)
k — transmissionskoefficient (kcal/m2 h°C)
ex, — värmeövergångstalet på utsidan isoleringen
(kcal/m2 h°C)
P — bränslepriset i (kr/ton eller kr/m3)
W — bränslets värmevärde (kcal/ton eller kcal/m3)
rj — pannanläggningens verkningsgrad
x = drifttid (h/år)
b = räntefot
a — amorteringstid (år)
I = ränte- och amorteringskostnader för
isoleringen (kr/år, Ipm rör)
K = kostnaden för värmeförluster genom röret
(kr/år, Ipm rör)
T = totala årskostnaden = / + K (kr/år, Ipm rör).
n. Förutsättningar.
1. Värmeövergångstalet på utsidan a = 10,o
kcal/m2 h°C.
2. Värmeövergångstalet på insidan blir om vatten
eller ånga ledes i röret så stort, att dess
isoleringsverkan kan försummas.
3. Räntefoten b — 5 %.
4. Det antages, att rörförlusterna äro av den
storleksordningen, att de icke inverka på
pannanläggningens storlek och på skötseln.
Glasullsskålarnas nettopriser kunna approximativt
uttryckas enligt formeln
Kl = tt0.d~0>m(d.å -f <52)kr/m (1)
Materialkostnaden för ytbeklädnaden, papp, binda,
klister och manschetter sättes = lM kr/m2 ytteryta.
Monteringskostnader.
Enligt 1942 års isoleringsavtal kostar påläggning
av glasullsskålar 1,60 kr/m2 ytteryta, men inget rör
räknas klenare än 60 mm. För isoleringstjocklekar
över 20 mm göres ett tillägg av 9 öre pr 5 mm
tjockleksökning, och om tjockleken överstiger 50 mm är
samma tillägg 13 öre per 10 mm.
För montering av papp, binda, klistring och
manschetter skall betalas
för rör upp till 60 mm — 0,132 kr/lpm rör
„ „ över 60 „ — 1,04 kr/m2 ytteryta
Företagartillägg.
Diverse omkostnader pius företagarvinst
uppskattas till 25 % av material- pius monteringskostnaden.
Totala isoleringskostnader.
För att kunna använda uppgifterna om
monteringskostnaderna för beräkning av ekonomiska
isoleringstjocklekar måste dessa värden sammanfattas i en
gemensam formel. För enkelhetens skull slås alla
kostnaderna samman i denna formel, således även
materialkostnaderna.
I tabell 1 har en del värden över totalkostnaderna
för isoleringen beräknats.
Dessa värden äro uppritade i fig. 1 som funktion
av diametern d.
Av figuren framgår att totalkostnaderna som
funktion av diametern bli nästan räta linjer med en
mindre avvikelse för de lägre dimensionerna.
De totala isoleringskostnaderna kunna därför
återges med tillräcklig noggrannhet av formeln
P — 470 • <51,6 -)- 446 ■ d°’m ■ d (2)
och fig. 1 visar överensstämmelsen mellan värden
enligt formeln och kostnaderna enligt tabell 1.
Fig. i.
III. Isolermgskostnader.
Materialkostnader.
100
19 sept. 1942
