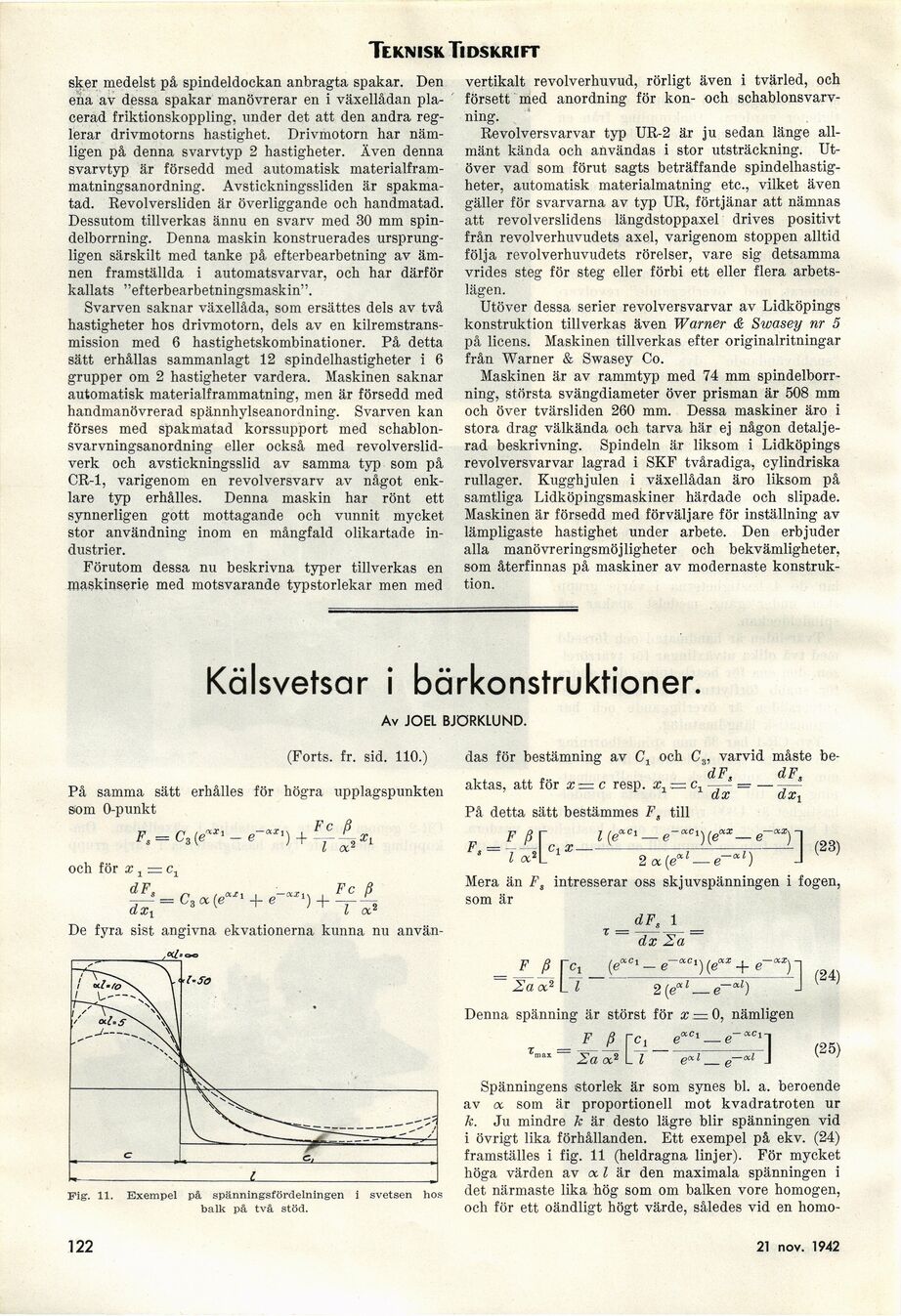

Teknisk Tidskrift
sker medelst på spindeldockan anbragta spakar. Den
ena av dessa spakar manövrerar en i växellådan
placerad friktionskoppling, under det att den andra
reglerar drivmotorns hastighet. Drivmotorn har
nämligen på denna svarvtyp 2 hastigheter. Även denna
svarvtyp är försedd med automatisk
materialfram-matningsanordning. Avstickningssliden är
spakma-tad. Revolversliden är överliggande och handmatad.
Dessutom tillverkas ännu en svarv med 30 mm
spindelborrning. Denna maskin konstruerades
ursprungligen särskilt med tanke på efterbearbetning av
ämnen framställda i automatsvarvar, och har därför
kallats "efterbearbetningsmaskin".
Svarven saknar växellåda, som ersättes dels av två
hastigheter hos drivmotorn, dels av en
kilremstrans-mission med 6 hastighetskombinationer. På detta
sätt erhållas sammanlagt 12 spindelhastigheter i 6
grupper om 2 hastigheter vardera. Maskinen saknar
automatisk materialframmatning, men är försedd med
handmanövrerad spännhylseanordning. Svarven kan
förses med spakmatad korssupport med
schablon-svarvningsanordning eller också med
revolverslid-verk och avstickningsslid av samma typ som på
CR-1, varigenom en revolversvarv av något
enklare typ erhålles. Denna maskin har rönt ett
synnerligen gott mottagande och vunnit mycket
stor användning inom en mångfald olikartade
industrier.
Förutom dessa nu beskrivna typer tillverkas en
maskinserie med motsvarande typstorlekar men med
vertikalt revolverhuvud, rörligt även i tvärled, och
försett med anordning för kon- och
schablonsvarv-ning.
Revolversvarvar typ UR-2 är ju sedan länge
allmänt kända och användas i stor utsträckning.
Utöver vad som förut sagts beträffande
spindelhastigheter, automatisk materialmatning etc., vilket även
gäller för svarvarna av typ UR, förtjänar att nämnas
att revolverslidens längdstoppaxel drives positivt
från revolverhnvudets axel, varigenom stoppen alltid
följa revolverhuvudets rörelser, vare sig detsamma
vrides steg för steg eller förbi ett eller flera
arbetslägen.
Utöver dessa serier revolversvarvar av Lidköpings
konstruktion tillverkas även Warner & Swasey nr 5
på licens. Maskinen tillverkas efter originalritningar
från Warner & Swasey Co.
Maskinen är av rammtyp med 74 mm
spindelborrning, största svängdiameter över prisman är 508 mm
och över tvärsliden 260 mm. Dessa maskiner äro i
stora drag välkända och tarva här ej någon
detaljerad beskrivning. Spindeln är liksom i Lidköpings
revolversvarvar lagrad i SKF tvåradiga, cylindriska
rullager. Kugghjulen i växellådan äro liksom på
samtliga Lidköpingsmaskiner härdade och slipade.
Maskinen är försedd med förväljare för inställning av
lämpligaste hastighet under arbete. Den erbjuder
alla manövreringsmöjligheter och bekvämligheter,
som återfinnas på maskiner av modernaste
konstruktion.
Kälsvetsar i bärkonstruktioner.
Av JOEL BJÖRKLUND.
(Forts. fr. sid. 110.)
På samma sätt erhålles för högra upplagspunkten
söm O-punkt
0ocXi , * c ß „
Fs = Ca(e™i-e-
: = C3 a (e 1 -f e~"Xt) -f
l oc2 1
Fc ß
Fig. 11. Exempel på spänningsfördelningen i svetsen hos
balk på två stöd.
das för bestämning av C1 och C3, varvid måste be-
°dFs dFs
aktas, att för x=c resp. x, — c1 -■ =–-—
dx dxx
På detta sätt bestämmes F, till
och för x j = c1
dFI_
dxt — i i i £ a2
De fyra sist angivna ekvationerna kunna nu använ-
f ß r
= T a2 L 1:
l[f
,-mi
-] (23)
2oc(exl — e-’xl)
Mera än Fs intresserar oss skjuvspänningen i fogen,
som är
_dFs 1
dx 2a
(eaCl — é~aCl) (ea
F ß
2 a oc2
[t
nocx . —OCX\
~r e )
2(eal — e-al)
Denna spänning är störst för x — 0, nämligen
F ß "Cl eXCl -
2a oc2 L i e<xl _ - e—’ J
(24)
(25)
Spänningens storlek är som synes bl. a. beroende
av oc som är proportionell mot kvadratroten ur
k. Ju mindre k är desto lägre blir spänningen vid
i övrigt lika förhållanden. Ett exempel på ekv. (24)
framställes i fig. 11 (heldragna linjer). För mycket
höga värden av oc l är den maximala spänningen i
det närmaste lika hög som om balken vore homogen,
och för ett oändligt högt värde, således vid en homo-
122
21 nov. 1942
