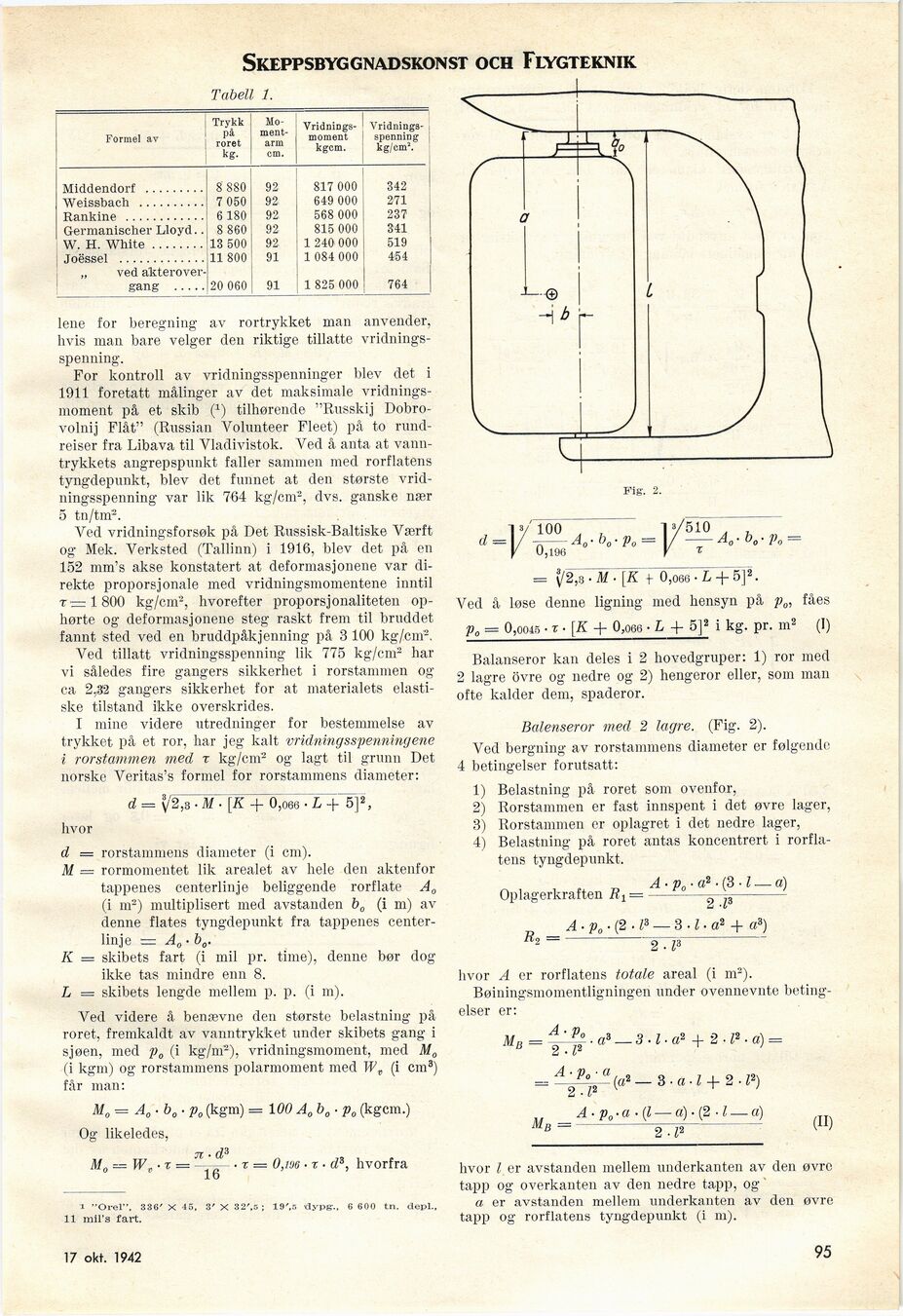

Skeppsbyggnadskonst och Flygteknik
Tabell 1.
Formel av Trykk på röret kg- [-Moment-arm-] {+Mo- ment- arm+} cm. [-VridniDgs-moment-] {+VridniDgs- moment+} kgcm. [-Vridningsspenning-] {+Vridnings- spenning+} kg/cm’.
Middendorf ......... 8 880 92 817 000 342
Weissbach .......... 7 050 92. 649 000 271
Rankine ............ 6 180 92. 568 000 237
Germanischer Lloyd.. 8 860 92 815 000 341
W. H. White........ 13 500 92 1 240 000 519
Joëssel ............. 11 800 91 1 084 000 454
„ ved akterover-
gang ..... 20 060 91 1 825 000 764
lene for beregning av rortrykket man anvender,
hvis man bare velger den riktige tillatte
vridnings-spenning.
For kontroll av vridningsspenninger blev det i
1911 foretatt målinger av det maksimale
vridnings-moment på et skib (1) tilhørende "Russkij
Dobro-volnij Flåt" (Russian Volunteer Fleet) på to
rund-reiser fra Libava til Vladivistok. Ved å anta at
vann-trykkets angrepspunkt faller sammen med rorflatens
tyngdepunkt, blev det funnet at den störste
vrid-ningsspenning var lik 764 kg/cm2, dvs. ganske nær
5 tn/tm2.
Ved vridningsforsøk på Det Russisk-Baltiske Værft
og Mek. Verksted (Tallinn) i 1916, blev det på en
152 mm’s akse konstatert at deformasjonene var
direkte proporsjonale med vridningsmomentene inntil
t r= 1800 kg/cm2, hvorefter proporsjonaliteten
op-hørte og deformasjonene steg raskt frem til bruddet
fannt sted ved en bruddpåkjenning på 3 100 kg/cm2.
Ved tillatt vridningsspenning lik 775 kg/cm2 har
vi således fire gångers sikkerhet i rorstammen og
ca 2,312 gångers sikkerhet for at materialets
elasti-ske tilstand ikke överskrides.
I mine videre utredninger for bestemmelse av
trykket på et ror, har jeg kält vridningsspenningene
i rorstammen med r kg/cm- og lagt til grunn Det
norske Veritas’s formel for rorstammens diameter:
d = y/2,3 • M • [K + 0,066 • L + 5]2,
hvor
Mn — W„ •% =
x = 0,196 • x ■ d3, hvorfra
l "Orel", 336’ X 45, 3’ X 32’,5 ; 19’,5 dypB., 6 600 tn. depl.,
11 mil’s fart.
LP
J—■©
C
Fig. 2.
d
IV 100
V 0^96
A0■ b0-p0
vw
An ■ b„ • vn =
= V/2,3-M. [K † 0,066 -L + 5]2.
Ved å løse denne ligning med hensyn på p0, fåes
p0 = 0,oo45 • t • [K + 0,066 -L -f 5]2 i kg. pr.
(I)
d — rorstammens diameter (i cm).
M = rormomentet lik arealet av hele den aktenfor
tappenes centerlinje beliggende rorflate A0
(i m2) multiplisert med avstanden b0 (i m) av
denne flates tyngdepunkt fra tappenes
centerlinje = A0 ■ b0.
K = skibets fart (i mil pr. time), denne bør dog
ikke tas mindre enn 8.
L = skibets lengde mellem p. p. (i m).
Ved videre å benævne den sfcørste belastning i>å
röret, fremkaldt av vanntrykket under skibets gang i
sjøen, med p0 (i kg/m2), vridningsmoment, med M0
(i kgm) og rorstammens polarmoment med Wv (i cm3)
får man:
M0= A0-b0. p0 (kgm) = 100 A0b0. p0 (kgcm.)
Og likeledes,
n ■ d3
16
Balanseror kan deles i 2 hovedgruper: 1) ror med
2 lägre övre og nedre og 2) hengeror eller, som man
ofte kalder dem, spaderor.
Balenseror med 2 lägre. (Fig. 2).
Ved bergning av rorstammens diameter er følgende
4 betingelser forutsatt:
1) Belastning på röret som ovenfor,
2) Rorstammen er fast innspent i det øvre lager,
3) Rorstammen er oplagret i det nedre lager,
4) Belastning på röret antas koncentrert i
rorflatens tyngdepunkt.
A ■ p0 ■ a2 ■ (3 ■ l — a)
Oplagerkraften Rs
R2 =
2 ■l3
A . p0. (2 • I3 — 3 • I ■ a2 + a3)
2 .~Z3
hvor A er rorflatens totale areal (i m2).
Bøiningsmomentligningen under ovennevnte
betingelser er:
A • V„
2
A-p0
Ma =
’■a3 — 3 - l- a2
a) —
Mr
-2 ,z2-(«2-3-«-Z + 2.*2)
A- p0-a - (I — a) • (2 • l — a)
2 ■ l2
(II)
hvor l er avstanden mellem underkanten av den øvrc
tapp og överkanten av den nedre tapp, og’
a er avstanden mellem underkanten av den øvre
tapp og rorflatens tyngdepunkt (i m).
