Teknisk Tidskrift

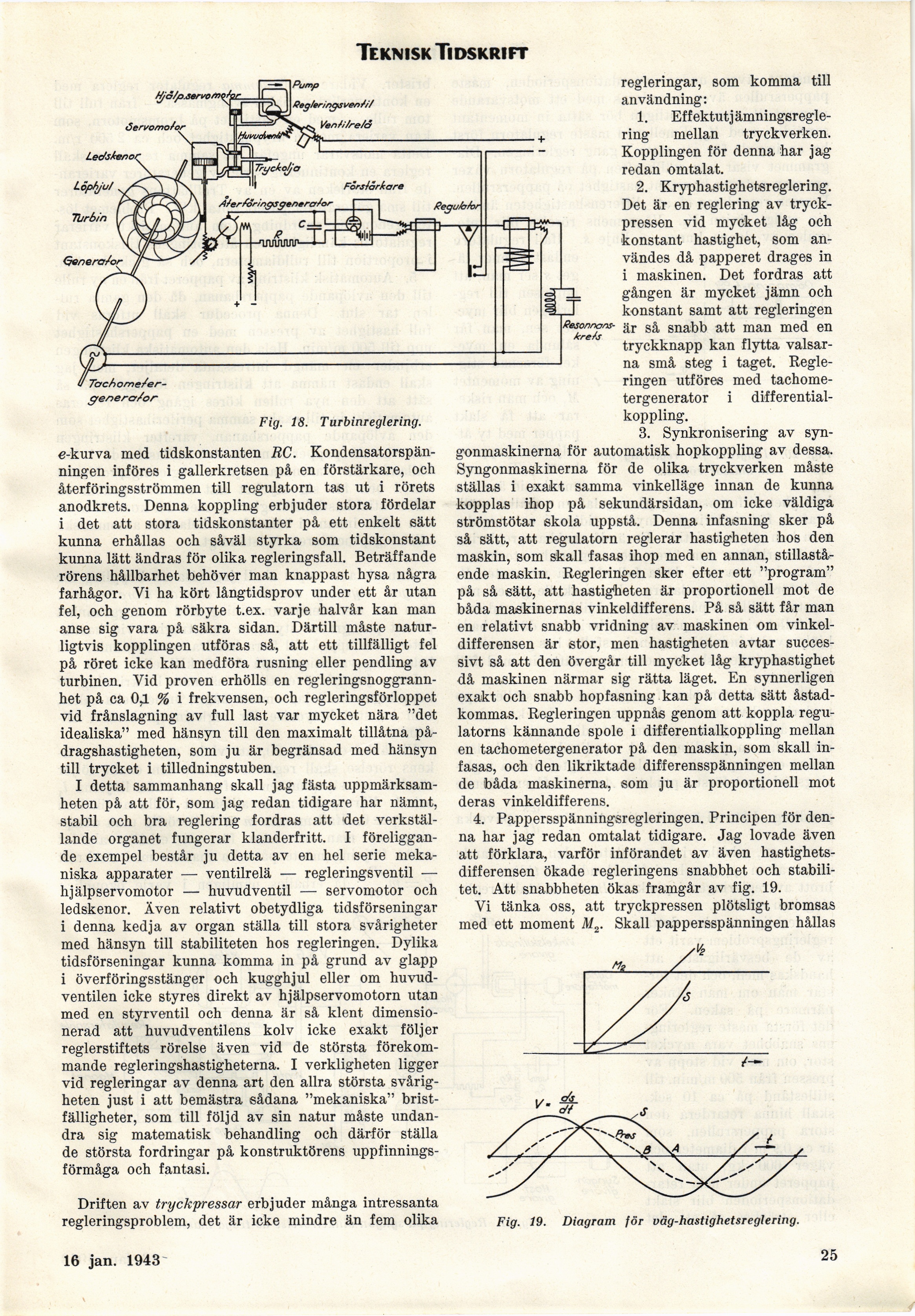

Fig. 18. Turbinreglering.
e-kurva med tidskonstanten RC.
Kondensatorspän-ningen införes i gallerkretsen på en förstärkare, och
återföringsströmmen till regulatorn tas ut i rörets
anodkrets. Denna koppling erbjuder stora fördelar
i det att stora tidskonstanter på ett enkelt sätt
kunna erhållas och såväl styrka som tidskonstant
kunna lätt ändras för olika regleringsfall. Beträffande
rörens hållbarhet behöver man knappast hysa några
farhågor. Vi ha kört långtidsprov under ett år utan
fel, och genom rörbyte t.ex. varje halvår kan man
anse sig vara på säkra sidan. Därtill måste
naturligtvis kopplingen utföras så, att ett tillfälligt fel
på röret icke kan medföra rusning eller pendling av
turbinen. Vid proven erhölls en
regleringsnoggrannhet på ca 0,1 % i frekvensen, och regleringsförloppet
vid frånslagning av full last var mycket nära "det
idealiska" med hänsyn till den maximalt tillåtna
på-dragshastigheten, som ju är begränsad med hänsyn
till trycket i tiliedningstuben.
I detta sammanhang skall jag fästa
uppmärksamheten på att för, som jag redan tidigare har nämnt,
stabil och bra reglering fordras att det
verkställande organet fungerar klanderfritt. I
föreliggande exempel består ju detta av en hel serie
mekaniska apparater — ventilrelä — regleringsventil —
hjälpservomotor — huvudventil — servomotor och
ledskenor. Även relativt obetydliga tidsförseningar
i denna kedja av organ ställa till stora svårigheter
med hänsyn till stabiliteten hos regleringen. Dylika
tidsförseningar kunna komma in på grund av glapp
i överföringsstänger och kugghjul eller om
huvudventilen icke styres direkt av hjälpservomotorn utan
med en styrventil och denna är så klent
dimensionerad att huvudventilens kolv icke exakt följer
reglerstiftets rörelse även vid de största
förekommande regleringshastigheterna. I verkligheten ligger
vid regleringar av denna art den allra största
svårigheten just i att bemästra sådana "mekaniska"
brist-fälligheter, som till följd av sin natur måste
undandra sig matematisk behandling och därför ställa
de största fordringar på konstruktörens
uppfinningsförmåga och fantasi.
Driften av tryckpressar erbjuder många intressanta
regleringsproblem, det är icke mindre än fem olika
regleringar, som komma till
användning:
1. [-Effektutjämningsregle-ring-] {+Effektutjämningsregle-
ring+} mellan tryckverken.
Kopplingen för denna har jag
redan omtalat.
2. Kryphastighetsreglering.
Det är en reglering av
tryckpressen vid mycket låg och
konstant hastighet, som
användes då papperet drages in
i maskinen. Det fordras att
gången är mycket jämn och
konstant samt att regleringen
är så snabb att man med en
tryckknapp kan flytta
valsarna små steg i taget.
Regleringen utföres med
tachome-tergenerator i
differential-koppling.
3. Synkronisering av
syn-gonmaskinerna för automatisk hopkoppling av dessa.
Syngonmaskinerna för de olika tryckverken måste
ställas i exakt samma vinkelläge innan de kunna
kopplas ihop på sekundärsidan, om icke väldiga
strömstötar skola uppstå. Denna infasning sker på
så sätt, att regulatorn reglerar hastigheten hos den
maskin, som skall fasas ihop med en annan,
stillastående maskin. Regleringen sker efter ett "program"
på så sätt, att hastigheten är proportionell mot de
båda maskinernas vinkeldifferens. På så sätt får man
en relativt snabb vridning av maskinen om
vinkeldifferensen är stor, men hastigheten avtar
successivt så att den övergår till mycket låg kryphastighet
då maskinen närmar sig rätta läget. En synnerligen
exakt och snabb hopfasning kan på detta sätt
åstadkommas. Regleringen uppnås genom att koppla
regulatorns kännande spole i differentialkoppling mellan
en tachometergenerator på den maskin, som skall
in-fasas, och den likriktade differensspänningen mellan
de båda maskinerna, som ju är proportionell mot
deras vinkeldifferens.
4. Pappersspänningsregleringen. Principen för
denna har jag redan omtalat tidigare. Jag lovade även
att förklara, varför införandet av även
hastighetsdifferensen ökade regleringens snabbhet och
stabilitet. Att snabbheten ökas framgår av fig. 19.
Vi tänka oss, att tryckpressen plötsligt bromsas
med ett moment M2. Skall pappersspänningen hållas
Fig. 19. Diagram för väg-hastighetsreglering.
30 jan. 1943
25
