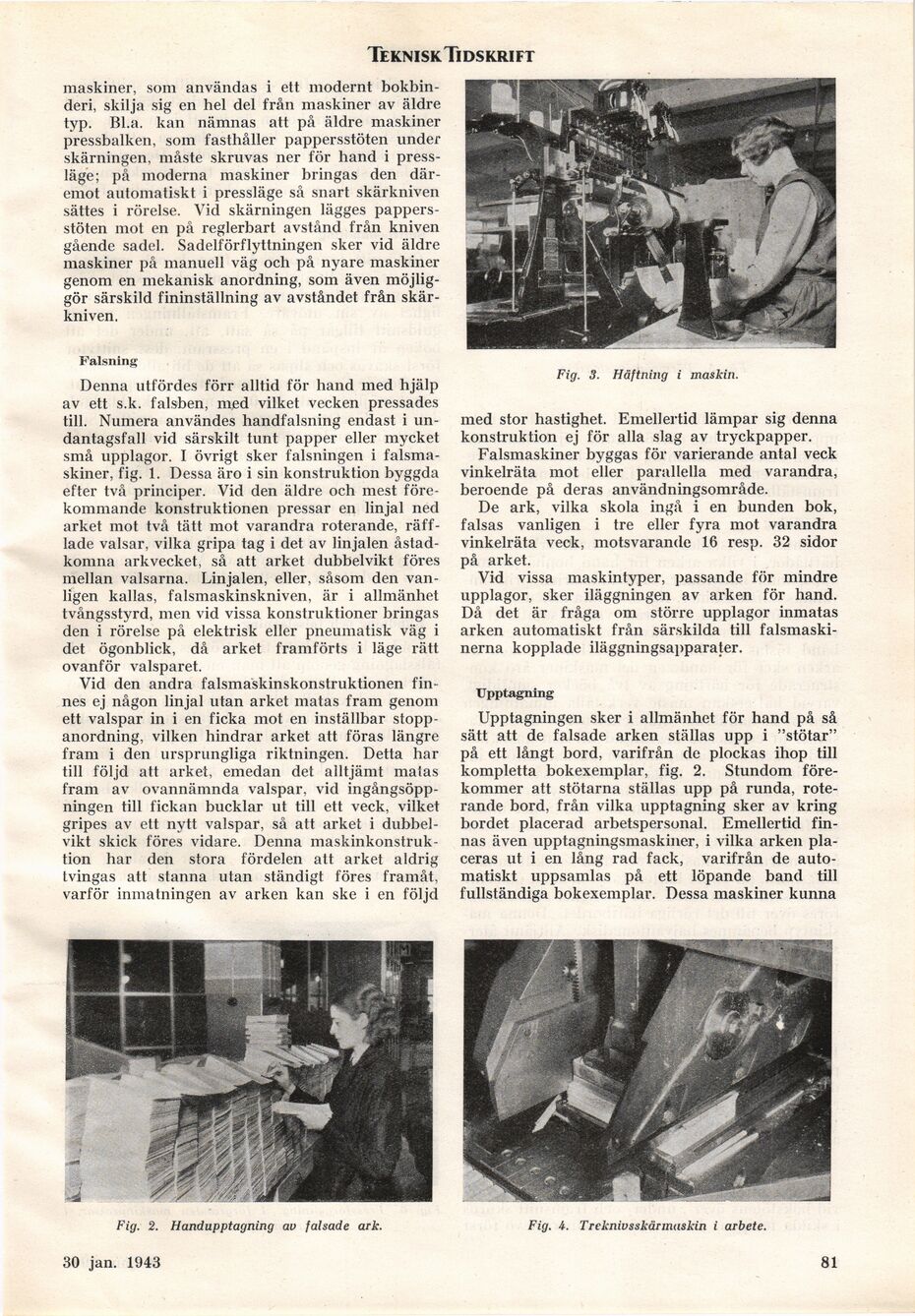

Teknisk Tidskri ft

maskiner, som användas i ett modernt
bokbinderi, skilja sig en hel del från maskiner av äldre
typ. Bl.a. kan nämnas att på äldre maskiner
pressbalken, som fasthåller pappersstöten under
skärningen, måste skruvas ner för hand i
pressläge; på moderna maskiner bringas den
däremot automatiskt i pressläge så snart skärkniven
sättes i rörelse. Viel skärningen lägges
pappersstöten mot en på reglerbart avstånd från kniven
gående sadel. Sadelförflyttningen sker vid äldre
maskiner på manuell väg och på nyare maskiner
genom en mekanisk anordning, som även
möjliggör särskild fininställning av avståndet från
skärkniven.

Falsning

Denna utfördes förr alltid för hand med hjälp
av ett s.k. falsben, med vilket vecken pressades
till. Numera användes handfalsning endast i
undantagsfall vid särskilt tunt papper eller mycket
små upplagor. I övrigt sker falsningen i
falsmaskiner, fig. 1. Dessa äro i sin konstruktion byggda
efter två principer. Vid den äldre och mest
förekommande konstruktionen pressar en linjal ned
arket mot två tätt mot varandra roterande,
räff-lade valsar, vilka gripa tag i det av linjalen
åstadkomna arkvecket, så att arket dubbelvikt föres
mellan valsarna. Linjalen, eller, såsom den
vanligen kallas, falsmaskinskniven, är i allmänhet
tvångsstyrd, men vid vissa konstruktioner bringas
den i rörelse på elektrisk eller pneumatisk väg i
det ögonblick, då arket framförts i läge rätt
ovanför valsparet.

Vid den andra falsmaskinskonstruktionen
finnes ej någon linjal utan arket matas fram genom
ett valspar in i en ficka mot en inställbar
stoppanordning, vilken hindrar arket att föras längre
fram i den ursprungliga riktningen. Detta har
till följd att arket, emedan det alltjämt matas
fram av ovannämnda valspar, vid
ingångsöppningen till fickan bucklar ut till ett veck, vilket
gripes av ett nytt valspar, så att arket i
dubbelvikt skick föres vidare. Denna
maskinkonstruktion har den stora fördelen att arket aldrig
tvingas att stanna utan ständigt föres framåt,
varför inmatningen av arken kan ske i en följd

Fig. 3. Häftniiig i maskin.

med stor hastighet. Emellertid lämpar sig denna
konstruktion ej för alla slag av tryckpapper.

Falsmaskiner byggas för varierande antal veck
vinkelräta mot eller parallella med varandra,
beroende på deras användningsområde.

De ark, vilka skola ingå i en bunden bok,
falsas vanligen i tre eller fyra mot varandra
vinkelräta veck, motsvarande 16 resp. 32 sidor
på arket.

Vid vissa maskintyper, passande för mindre
upplagor, sker iläggningen av arken för hand.
Då det är fråga om större upplagor inmatas
arken automatiskt från särskilda till
falsmaskinerna kopplade iläggningsapparater.

Upptagning

Upptagningen sker i allmänhet för hand på så
sätt att de falsade arken ställas upp i "stötar"
på ett långt bord, varifrån de plockas ihop till
kompletta bokexemplar, fig. 2. Stundom
förekommer att stötarna ställas upp på runda,
roterande bord, från vilka upptagning sker av kring
bordet placerad arbetspersonal. Emellertid
finnas även upptagningsmaskiner, i vilka arken
placeras ut i en lång rad fack, varifrån de
automatiskt uppsamlas på ett löpande band till
fullständiga bokexemplar. Dessa maskiner kunna

Fig. 2. Handupptagning av falsade ark. Fig. 4. Treknivsskärmaskin i arbete.

30 jan. 1943 81
