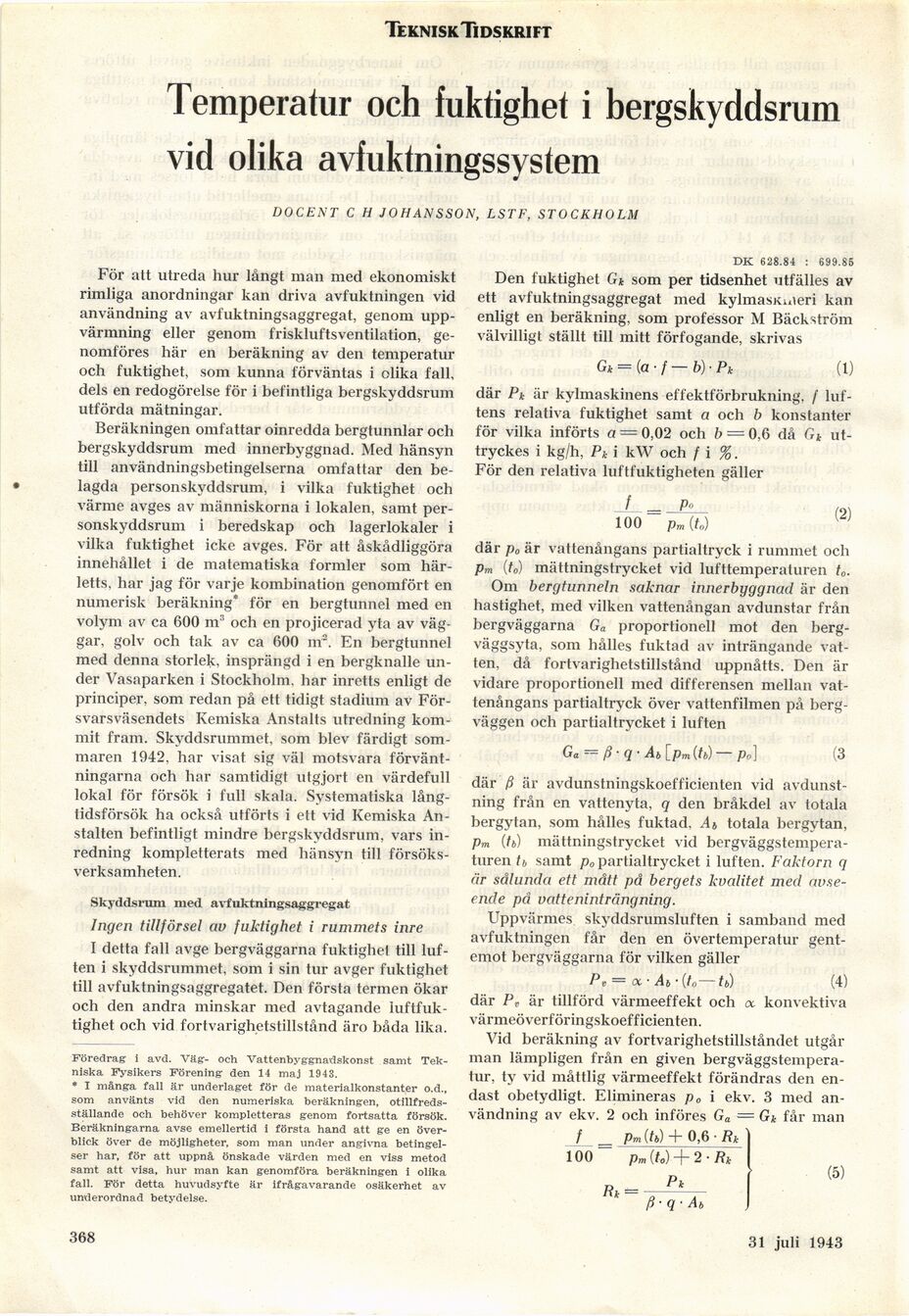

Full resolution (JPEG) - On this page / på denna sida - Häfte 31. 31 juli 1943 - Temperatur och fuktighet i bergskyddsrum vid olika avfuktningssystem, av C H Johansson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk Tidskrift
Temperatur och fuktighet i bergskyddsrum
vid olika avfuktningssystem
DOCENT C H JOHANSSON, LSTF, STOCKHOLM
För att utreda hur långt man med ekonomiskt
rimliga anordningar kan driva avfuktningen vid
användning av avfuktningsaggregat, genom
uppvärmning eller genom friskluftsventilation,
genomföres här en beräkning av den temperatur
och fuktighet, som kunna förväntas i olika fall,
dels en redogörelse för i befintliga bergskyddsrum
utförda mätningar.
Beräkningen omfattar oinredda bergtunnlar och
bergskyddsrum med innerbyggnad. Med hänsyn
till användningsbetingelserna omfattar den
belagda personskyddsrum, i vilka fuktighet och
värme avges av människorna i lokalen, samt
personskyddsrum i beredskap och lagerlokaler i
vilka fuktighet icke avges. För att åskådliggöra
innehållet i de matematiska formler som
härletts, har jag för varje kombination genomfört en
numerisk beräkning* för en bergtunnel med en
volym av ca 600 m3 och en projicerad yta av
väggar, golv och tak av ca 600 nr. En bergtunnel
med denna storlek, insprängd i en bergknalle
under Vasaparken i Stockholm, har inretts enligt de
principer, som redan på ett tidigt stadium av
Försvarsväsendets Kemiska Anstalts utredning
kommit fram. Skyddsrummet, som blev färdigt
sommaren 1942, har visat sig väl motsvara
förväntningarna och har samtidigt utgjort en värdefull
lokal för försök i full skala. Systematiska
långtidsförsök ha också utförts i ett vid Kemiska
Anstalten befintligt mindre bergskyddsrum, vars
inredning kompletterats med hänsyn till
försöksverksamheten.
Skyddsrum med avfuktningsaggregat
Ingen tillförsel av fuktighet i rummets inre
I detta fall avge bergväggarna fuktighet till
luften i skyddsrummet, som i sin tur avger fuktighet
till avfuktningsaggregatet. Den första termen ökar
och den andra minskar med avtagande
luftfuktighet och vid fortvarighetstillstånd äro båda lika.
Föredrag i avd. Väg- och Vattenbyggnadskonst samt
Tekniska Fysikers Förening den 14 maj 1943.
* I många fall är underlaget för de materialkonstanter o.d.,
som använts vid den numeriska beräkningen,
otillfredsställande och behöver kompletteras genom fortsatta försök.
Beräkningarna avse emellertid i första hand att ge en
överblick över de möjligheter, som man under angivna
betingelser har, för att uppnå önskade värden med en viss metod
samt att visa, hur man kan genomföra beräkningen i olika
fall. För detta huvudsyfte är ifrågavarande osäkerhet av
underordnad betydelse.
DK 628.84 : 699.85
Den fuktighet G* som per tidsenhet utfälles av
ett avfuktningsaggregat med kylmasKnieri kan
enligt en beräkning, som professor M Bäckström
välvilligt ställt till mitt förfogande, skrivas
Gk — {a - f — b) - Pk
(1)
(2)
där Pk är kvlmaskinens effektförbrukning, /’
luftens relativa fuktighet samt a och b konstanter
för vilka införts a = 0,02 och b = 0,6 då Gh
uttryckes i kg/h, Pk i kW och / i %.
För den relativa luftfuktigheten gäller
f _ Po
100 pm(t„)
där p0 är vattenångans partialtryck i rummet och
pm (to) mättningstrycket vid lufttemperaturen t„.
Om bergtunneln saknar innerbyggnad är den
hastighet, med vilken vattenångan avdunstar från
bergväggarna Ga proportionell mot den
bergväggsyta, som hålles fuktad av inträngande
vatten, då fortvarighetstillstånd uppnåtts. Den är
vidare proportionell med differensen mellan
vattenångans partialtryck över vattenfilmen på
bergväggen och partialtrycket i luften
Ga = ß ■ q- Ab [pm (h) — po]
(3
där ß är avdunstningslcoefficienten vid
avdunstning från en vattenyta, q den bråkdel av totala
bergytan, som hålles fuktad. At totala bergytan,
pm (ti,) mättningstrycket vid
bergväggstemperaturen tb samt p0 partialtrycket i luften. Faktorn q
är sålunda ett mått på bergets kvalitet med
avseende på vatteninträngning.
Uppvärmes skyddsrumsluften i samband med
avfuktningen får den en övertemperatur
gentemot bergväggarna för vilken gäller
Pc = oc-Ab-(to—tb) (4)
där Pt är tillförd värmeeffekt och a konvektiva
värmeöverföringskoefficienten.
Vid beräkning av fortvarighetstillståndet utgår
man lämpligen från en given
bergväggstemperatur, ty vid måttlig värmeeffekt förändras den
endast obetydligt. Elimineras p0 i ekv. 3 med
användning av ekv. 2 och införes Ga = Gk får man
f _ pm (h) + 0,6 • Rk
100
/?* =
pm (to) + 2 -Rk
Pk
ß-q-Ab
(5)
368
31 juli 1943
