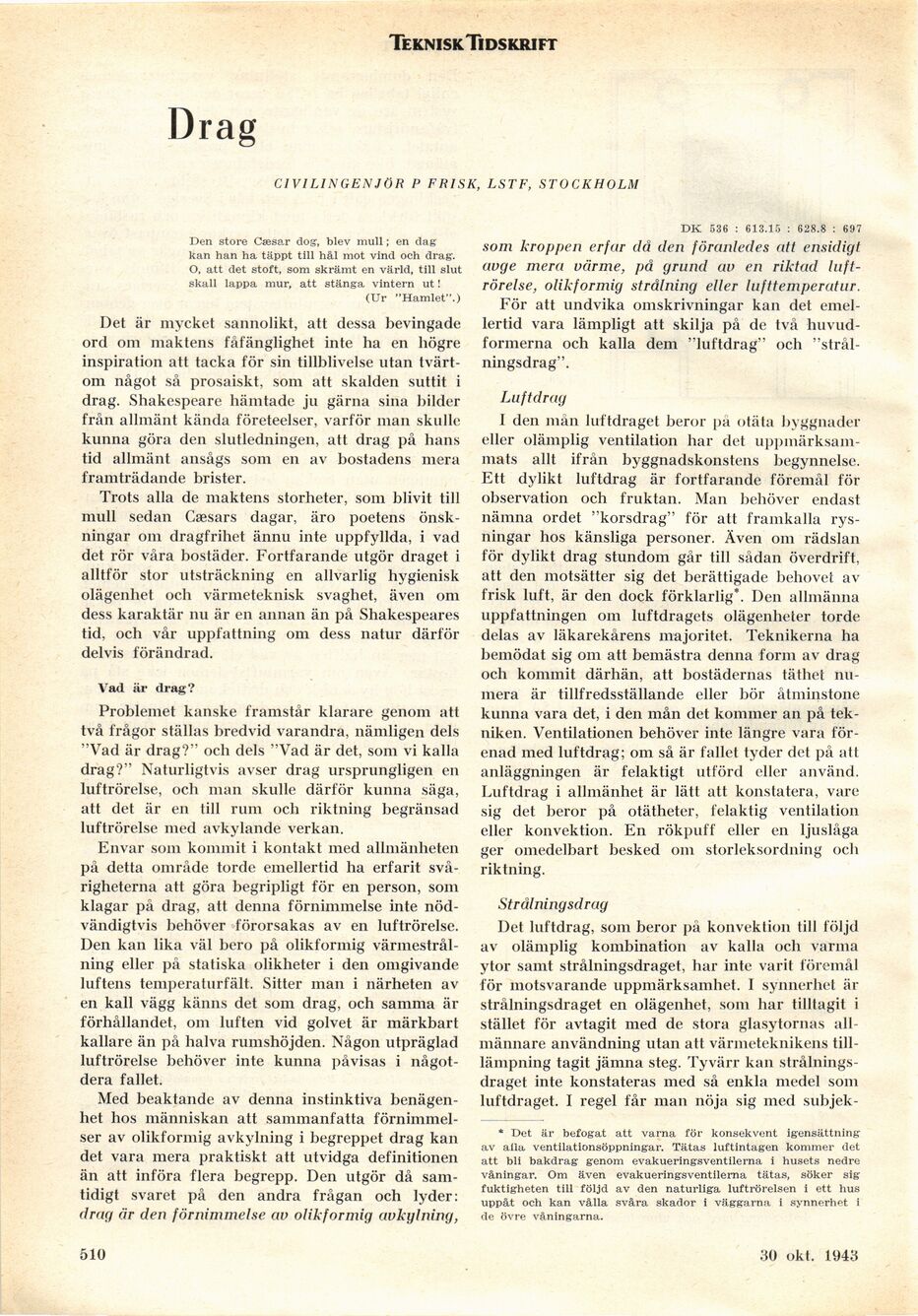

Teknisk. Tidskrift
Drag
CIVILINGENJÖR P FRISK, LSTF, STOCKHOLM
Den store Cæsar dog, blev mull; en dag
kan han ha täppt till hål mot vind och drag.
O, att det stoft, som skrämt en värld, till slut
skall lappa mur, att stänga vintern ut!
(Ur "Hamlet".)
Det är mycket sannolikt, att dessa bevingade
ord om maktens fåfänglighet inte ha en högre
inspiration att tacka för sin tillblivelse utan
tvärtom något så prosaiskt, som att skalden suttit i
drag. Shakespeare hämtade ju gärna sina bilder
från allmänt kända företeelser, varför man skulle
kunna göra den slutledningen, att drag på hans
tid allmänt ansågs som en av bostadens mera
framträdande brister.
Trots alla de maktens storheter, som blivit till
mull sedan Cæsars dagar, äro poetens
önskningar om dragfrihet ännu inte uppfyllda, i vad
det rör våra bostäder. Fortfarande utgör draget i
alltför stor utsträckning en allvarlig hygienisk
olägenhet och värmeteknisk svaghet, även om
dess karaktär nu är en annan än på Shakespeares
tid, och vår uppfattning om dess natur därför
delvis förändrad.
Vad är drag?
Problemet kanske framstår klarare genom att
två frågor ställas bredvid varandra, nämligen dels
"Vad är drag?" och dels "Vad är det, som vi kalla
drag?" Naturligtvis avser drag ursprungligen en
luftrörelse, och man skulle därför kunna säga,
att det är en till rum och riktning begränsad
luftrörelse med avkylande verkan.
Envar som kommit i kontakt med allmänheten
på detta område torde emellertid ha erfarit
svårigheterna att göra begripligt för en person, som
klagar på drag, att denna förnimmelse inte
nödvändigtvis behöver förorsakas av en luftrörelse.
Den kan lika väl bero på olikformig
värmestrål-ning eller på statiska olikheter i den omgivande
luftens temperaturfält. Sitter man i närheten av
en kall vägg känns det som drag, och samma är
förhållandet, om luften vid golvet är märkbart
kallare än på halva rumshöjden. Någon utpräglad
luftrörelse behöver inte kunna påvisas i
någotdera fallet.
Med beaktande av denna instinktiva
benägenhet hos människan att sammanfatta
förnimmelser av olikformig avkylning i begreppet drag kan
det vara mera praktiskt att utvidga definitionen
än att införa flera begrepp. Den utgör då
samtidigt svaret på den andra frågan och lyder:
drag är den förnimmelse av olikformig avkylning,
DK 536 : 613.15 : 628.8 : 697
som kroppen erfar dä den föranledes att ensidigt
avge mera värme, på grund av en riktad
luft-rörelse, olikformig strålning eller lufttemperatur.
För att undvika omskrivningar kan det
emellertid vara lämpligt att skilja på de två
huvudformerna och kalla dem "luftdrag" och
"strålningsdrag".
Luftdrag
i den mån luftdraget beror pa otäta byggnader
eller olämplig ventilation har det
uppmärksammats allt ifrån byggnadskonstens begynnelse.
Ett dylikt luftdrag är fortfarande föremål för
observation och fruktan. Man behöver endast
nämna ordet "korsdrag" för att framkalla
rysningar hos känsliga personer. Även om rädslan
för dylikt drag stundom går till sådan överdrift,
att den motsätter sig det berättigade behovet av
frisk luft, är den dock förklarlig*. Den allmänna
uppfattningen om luftdragets olägenheter torde
delas av läkarekårens majoritet. Teknikerna ha
bemödat sig om att bemästra denna form av drag
och kommit därhän, att bostädernas täthet
numera är tillfredsställande eller bör åtminstone
kunna vara det, i den mån det kommer an på
tekniken. Ventilationen behöver inte längre vara
förenad med luftdrag; om så är fallet tyder det på att
anläggningen är felaktigt utförd eller använd.
Luftdrag i allmänhet är lätt att konstatera, vare
sig det beror på otätheter, felaktig ventilation
eller konvektion. En rökpuff eller en ljuslåga
ger omedelbart besked om storleksordning och
riktning.
Strålningsdrag
Det luftdrag, som beror på konvektion till följd
av olämplig kombination av kalla och varma
ytor samt strålningsdraget, har inte varit föremål
för motsvarande uppmärksamhet. 1 synnerhet är
strålningsdraget en olägenhet, som har tilltagit i
stället för avtagit med de stora glasytornas
allmännare användning utan att värmeteknikens
till-lämpning tagit jämna steg. Tyvärr kan
strålningsdraget inte konstateras med så enkla medel som
luftdraget. I regel får man nöja sig med subjek-
* Det är befogat att varna för konsekvent igensättning
av alla ventilationsöppningar. Tätas luftintagen kommer det
att bli bakdrag genom evakueringsventilerna i husets nedre
våningar. Om även evakueringsventilerna tätas, söker sig
fuktigheten till följd av den naturliga luftrörelsen i ett hus
uppåt och kan vålla svåra skador i väggarna i synnerhet i
de övre våningarna.
510
30 okt. 1943
