TekniskTidskrift

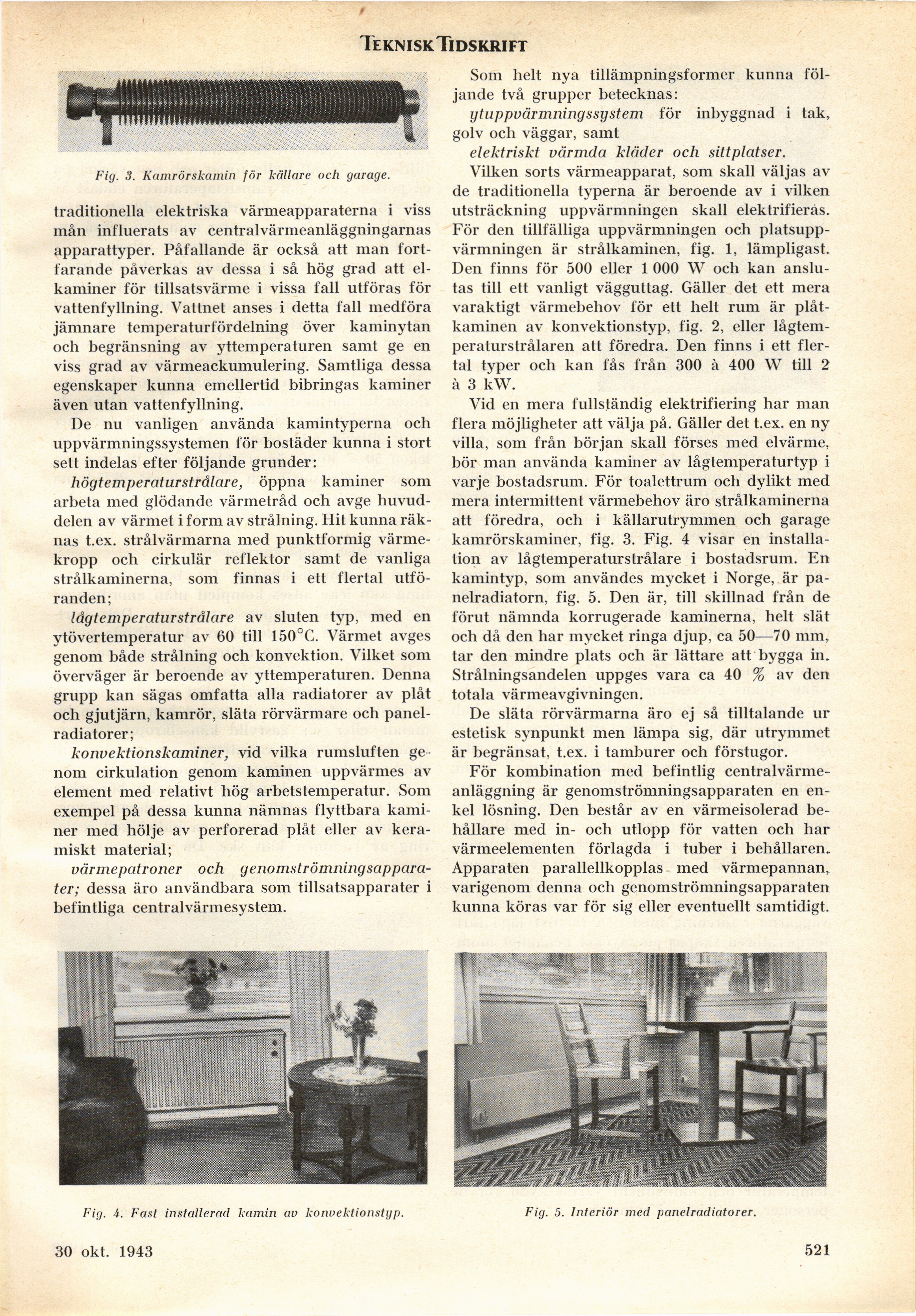

Fig. 3. Kamrörskamin för källare och garage.
traditionella elektriska värmeapparaterna i viss
mån influerats av centralvärmeanläggningarnas
apparattyper. Påfallande är också att man
fortfarande påverkas av dessa i så hög grad att
el-kaminer för tillsatsvärme i vissa fall utföras för
vattenfyllning. Vattnet anses i detta fall medföra
jämnare temperaturfördelning över kaminytan
och begränsning av yttemperaturen samt ge en
viss grad av värmeackumulering. Samtliga dessa
egenskaper kunna emellertid bibringas kaminer
även utan vattenfyllning.
De nu vanligen använda kamintyperna och
uppvärmningssystemen för bostäder kunna i stort
sett indelas efter följande grunder:
högtemperaturstrålare, öppna kaminer som
arbeta med glödande värmetråd och avge
huvuddelen av värmet i form av strålning. Hit kunna
räknas t.ex. strålvärmarna med punktformig
värmekropp och cirkulär reflektor samt de vanliga
strålkaminerna, som finnas i ett flertal
utföranden;
lågtemperaturstrålare av sluten tvp, med en
ytövertemperatur av 60 till 150°C. Värmet avges
genom både strålning och konvektion. Vilket som
överväger är beroende av yttemperaturen. Denna
grupp kan sägas omfatta alla radiatorer av plåt
och gjutjärn, kamrör, släta rörvärmare och
panelradiatorer;
konvektionskaminer, vid vilka rumsluften ge
nom cirkulation genom kaminen uppvärmes av
element med relativt hög arbetstemperatur. Som
exempel på dessa kunna nämnas flyttbara
kaminer med hölje av perforerad plåt eller av
keramiskt material;
värmepatroner och
genomströmningsapparater; dessa äro användbara som tillsatsapparater i
befintliga centralvärmesystem.
Som helt nya tillämpningsformer kunna
följande två grupper betecknas:
ytuppvärmningssystem för inbyggnad i tak,
golv och väggar, samt
elektriskt värmda kläder och sittplatser.
Vilken sorts värmeapparat, som skall väljas av
de traditionella typerna är beroende av i vilken
utsträckning uppvärmningen skall elektrifieras.
För den tillfälliga uppvärmningen och
platsuppvärmningen är strålkaminen, fig. 1, lämpligast.
Den finns för 500 eller 1 000 W och kan
anslutas till ett vanligt vägguttag. Gäller det ett mera
varaktigt värmebehov för ett helt rum är
plåtkaminen av konvektionstyp, fig. 2, eller
lågtem-peraturstrålaren att föredra. Den finns i ett
flertal typer och kan fås från 300 à 400 W till 2
à 3 kW.
Vid en mera fullständig elektrifiering har man
flera möjligheter att välja på. Gäller det t.ex. en ny
villa, som från början skall förses med elvärme,
bör man använda kaminer av lågtemperaturtyp i
varje bostadsrum. För toalettrum och dylikt med
mera intermittent värmebehov äro strålkaminerna
att föredra, och i källarutrymmen och garage
kamrörskaminer, fig. 3. Fig. 4 visar en
installation av lågtemperaturstrålare i bostadsrum. En
kamintyp, som användes mycket i Norge, är
panelradiatorn, fig. 5. Den är, till skillnad från de
förut nämnda korrugerade kaminerna, helt slät
och då den har mycket ringa djup, ca 50—70 mm,
tar den mindre plats och är lättare att bygga in.
Strålningsandelen uppges vara ca 40 % av den
totala värmeavgivningen.
De släta rörvärmarna äro ej så tilltalande ur
estetisk synpunkt men lämpa sig, där utrymmet
är begränsat, t.ex. i tamburer och förstugor.
För kombination med befintlig
centralvärmeanläggning är genomströmningsapparaten en
enkel lösning. Den består av en värmeisolerad
behållare med in- och utlopp för vatten och har
värmeelementen förlagda i tuber i behållaren.
Apparaten parallellkopplas med värmepannan,
varigenom denna och genomströmningsapparaten
kunna köras var för sig eller eventuellt samtidigt.
Fig. i. Fast installerad kamin av konvektionstyp. Fig. 5. Interiör med panelradiatorer.
