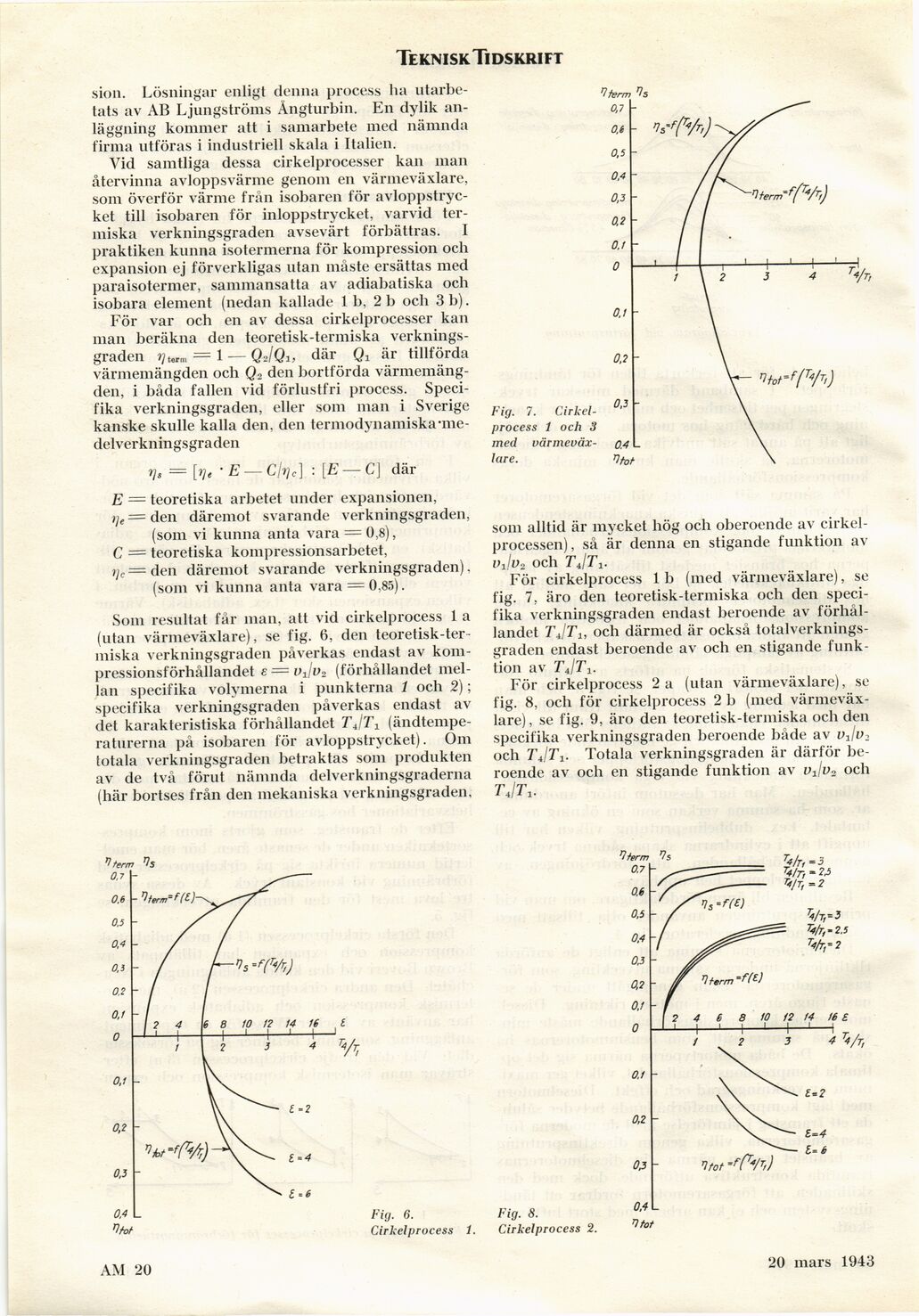

Tekn i sk Tidskrift
sion. Lösningar enligt denna process ha
utarbetats av AB Ljungströms Ångturbin. En dylik
anläggning kommer att i samarbete med nämnda
firma utföras i industriell skala i Italien.
Vid samtliga dessa cirkelprocesser kan man
återvinna avloppsvärme genom en värmeväxlare,
som överför värme från isobaren för
avloppstrycket till isobaren för inloppstrycket, varvid
termiska verkningsgraden avsevärt förbättras. I
praktiken kunna isotermerna för kompression ocli
expansion ej förverkligas utan måste ersättas med
paraisotermer, sammansatta av adiabatiska och
isobara element (nedan kallade 1 b, 2 b och 3 b).
För var och en av dessa cirkelprocesser kan
man beräkna den teoretisk-termiska
verkningsgraden Yjterm = 1 — QjQi, där Qx är tillförda
värmemängden och Q2 den bortförda
värmemängden, i båda fallen vid förlustfri process.
Specifika verkningsgraden, eller som man i Sverige
kanske skulle kalla den, den
termodynamiska-medelverkningsgraden
rjs — [rje ’ E — Cjrjc] : [E — C] där
E — teoretiska arbetet under expansionen,
i]e = den däremot svarande verkningsgraden,
(som vi kunna anta vara = 0,8),
C = teoretiska kompressionsarbetet,
t]c = den däremot svarande verkningsgraden),
(som vi kunna anta vara = 0,85) .
Som resultat får man, att vid cirkelprocess 1 a
(utan värmeväxlare), se fig. 6, den teoretisk-ter {+-+}
miska verkningsgraden påverkas endast av
kompressionsförhållandet e = vjv2 (förhållandet
mellan specifika volymerna i punkterna 1 och 2);
specifika verkningsgraden påverkas endast av
det karakteristiska förhållandet TjT1
(ändtempe-raturerna på isobaren för avloppstrycket). Om
totala verkningsgraden betraktas som produkten
av de två förut nämnda delverkningsgraderna
(här bortses från den mekaniska verkningsgraden.
Fig. 7.
Cirkel-process 1 och 3
med
värmeväxlare.
som alltid är mycket hög och oberoende av
cirkelprocessen) , så är denna en stigande funktion av
vxlv2 och TjTx.
För cirkelprocess lb (med värmeväxlare), se
fig. 7. äro den teoretisk-termiska och den
specifika verkningsgraden endast beroende av
förhållandet TJTx, och därmed är också
totalverkningsgraden endast beroende av och en stigande
funktion av TjTx.
För cirkelprocess 2 a (utan värmeväxlare), se
fig. 8, och för cirkelprocess 2 b (med
värmeväxlare), se fig. 9, äro den teoretisk-termiska och den
specifika verkningsgraden beroende både av vjv2
och TjTi. Totala verkningsgraden är därför
beroende av och en stigande funktion av vjv2 och
Tjl\.
Fig. 8.
Cirkelprocess 2.
20 mars 1943
Fig. 6.
Cirkelprocess 1.
AM 20
