Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk Tidskrift
a b

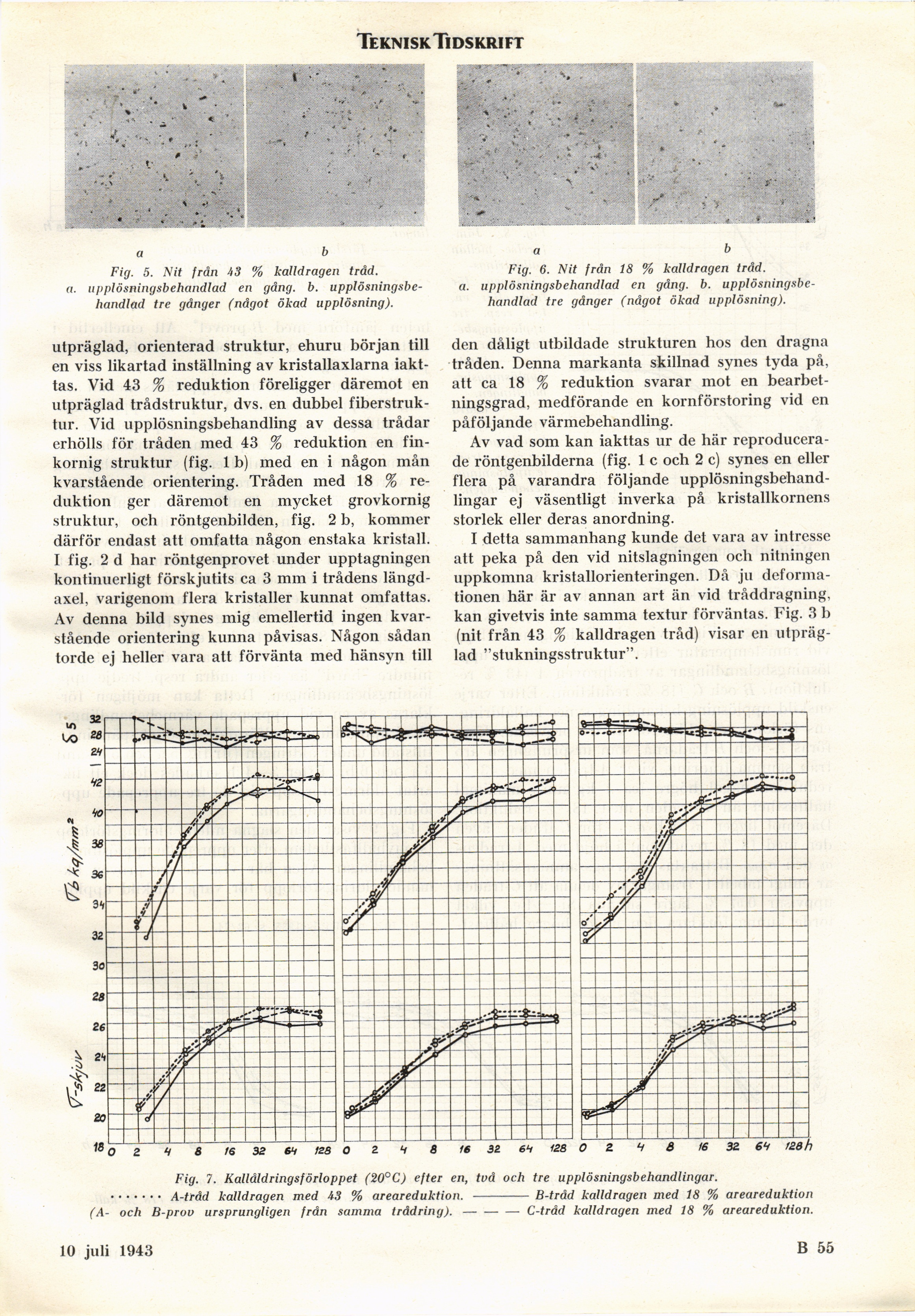

Fig. 5. Nit från 43 % kalldiagen tråd.
a. ujiplösningsbehandlad en gäng. b.
upplösningsbe-handlad tre gånger (något ökad upplösning).
a b
Fig. 6. Nit från 18 % kalldragen tråd.
a. upplösningsbehandlad en gäng. b.
upplösningsbe-handlad tre gånger (något ökad upplösning).
utpräglad, orienterad struktur, ehuru början till
en viss likartad inställning av kristallaxlarna
iakttas. Vid 43 % reduktion föreligger däremot en
utpräglad trådstruktur, dvs. en dubbel
fiberstruktur. Vid upplösningsbehandling av dessa trådar
erhölls för tråden med 43 % reduktion en
finkornig struktur (fig. 1 b) med en i någon mån
kvarstående orientering. Tråden med 18 %
reduktion ger däremot en mycket grovkornig
struktur, och röntgenbilden, fig. 2 b, kommer
därför endast att omfatta någon enstaka kristall.
I fig. 2 d har röntgenprovet under upptagningen
kontinuerligt förskjutits ca 3 mm i trådens
längdaxel, varigenom flera kristaller kunnat omfattas.
Av denna bild synes mig emellertid ingen
kvarstående orientering kunna påvisas. Någon sådan
torde ej heller vara att förvänta med hänsyn till
den dåligt utbildade strukturen hos den dragna
tråden. Denna markanta skillnad synes tyda på,
att ca 18 % reduktion svarar mot en
bearbetningsgrad, medförande en kornförstoring vid en
påföljande värmebehandling.
Av vad som kan iakttas ur de här
reproducerade röntgenbilderna (fig. 1 c och 2 c) synes en eller
flera på varandra följande
upplösningsbehandlingar ej väsentligt inverka på kristallkornens
storlek eller deras anordning.
I detta sammanhang kunde det vara av intresse
att peka på den vid nitslagningen och nitningen
uppkomna kristallorienteringen. Då ju
deformationen här är av annan art än vid tråddragning,
kan givetvis inte samma textur förväntas. Fig. 3 b
(nit från 43 % kalldragen tråd) visar en
utpräglad "stukningsstruktur".
Fig. 7. Kalläldringsförloppet (20°C) efter en, två och tre upplösningsbehandlingar.
.......A-tråd kalldragen med i3 % areareduktion. - B-tråd kalldragen med 18 % areareduktion
(A- och B-prov ursprungligen från samma trådring).–-C-tråd kalldragen med 18 % areareduktion.
10 juli 1943
B 55
<< prev. page << föreg. sida << >> nästa sida >> next page >>
