Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

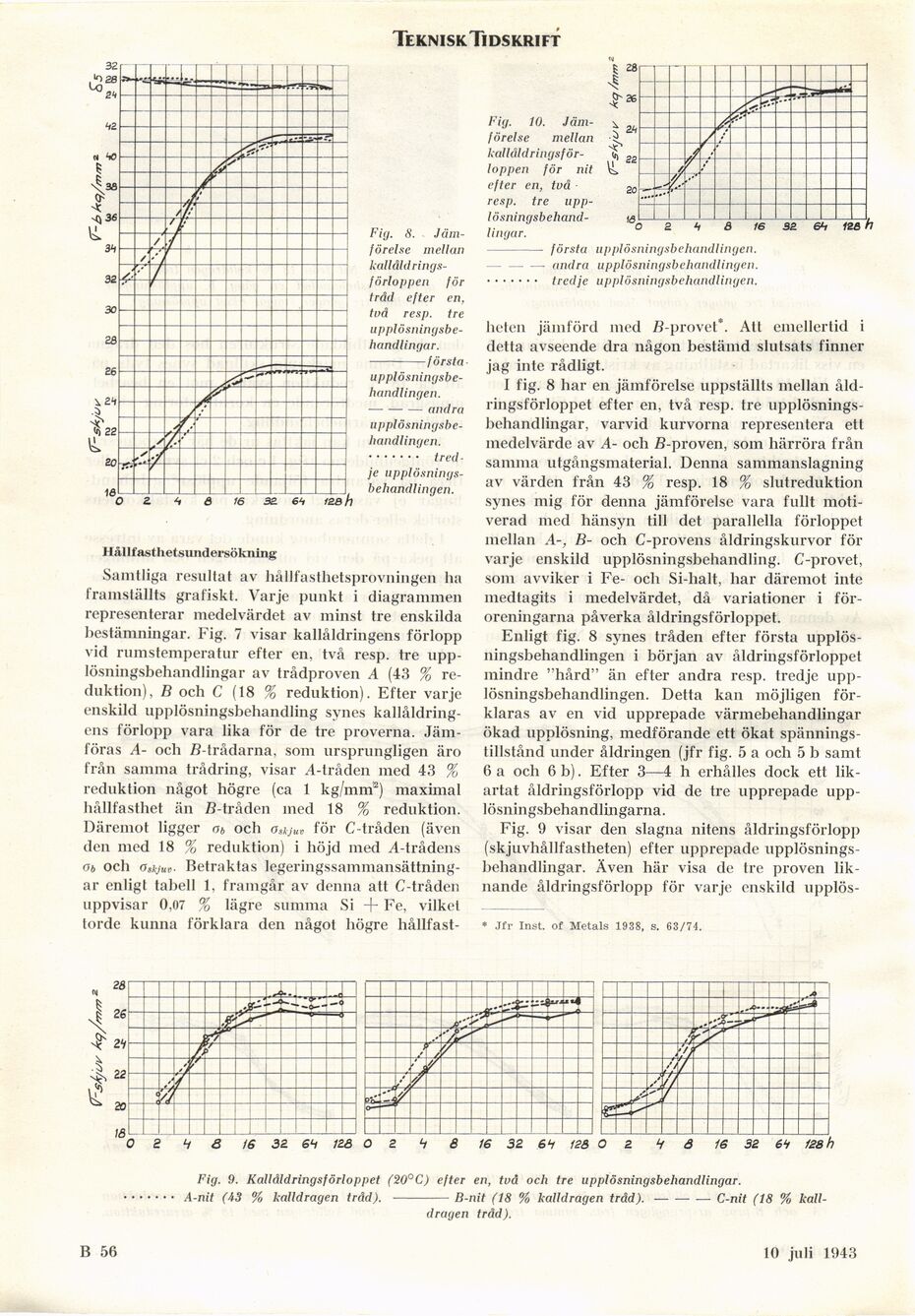

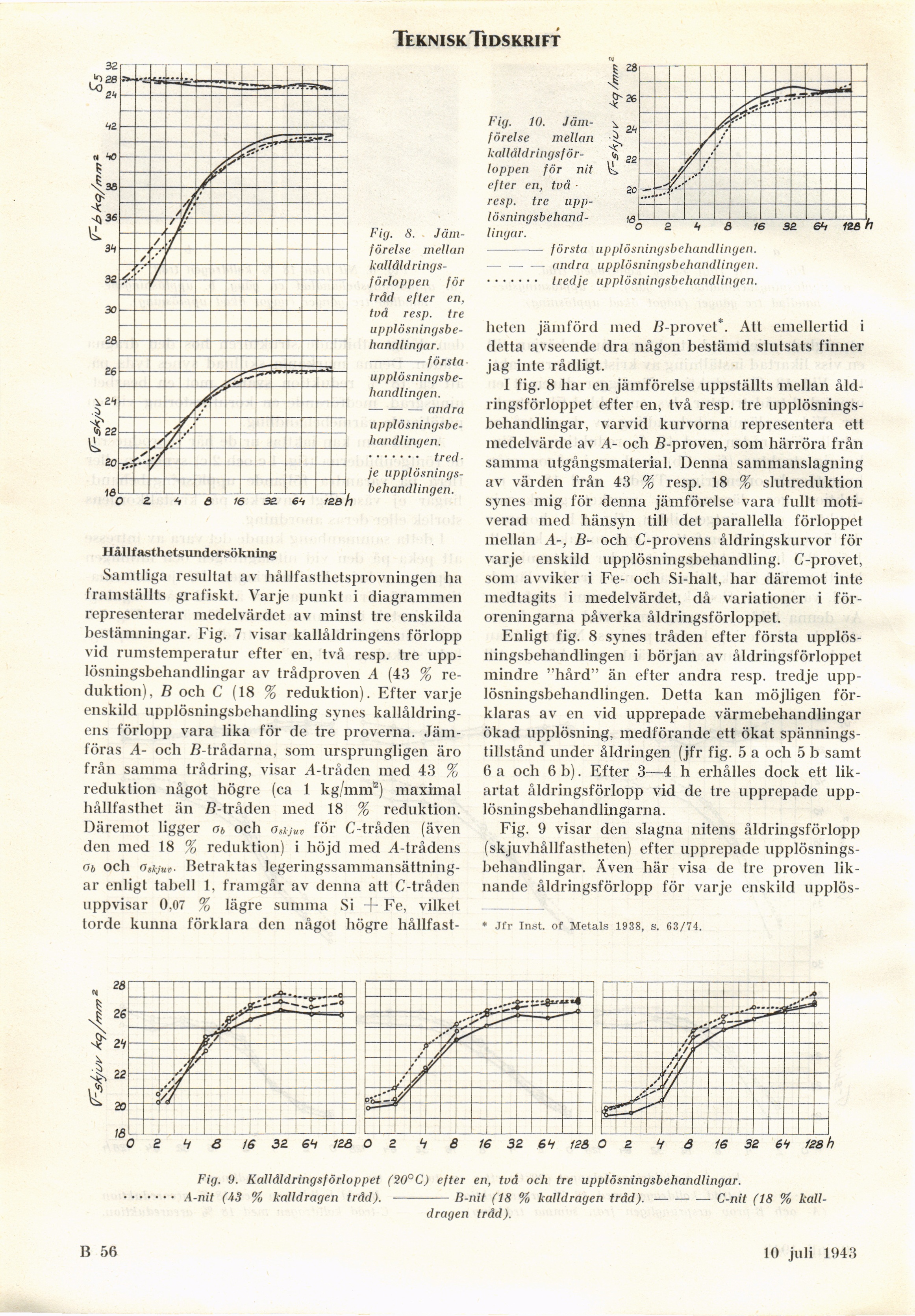

Teknisk Tidskrift
Fig. 8.
Jämförelse mellan
kalldld
rings-förloppen för
trdd efter en,
två resp. tre [-upplösningsbehandlingar.-]
{+upplösningsbe-
handlingar.+}
-första
[-upplösningsbehandlingen.-]
{+upplösningsbe-
handlingen.+}
–- andra
[-upplösningsbehandlingen.-]
{+upplösningsbe-
handlingen.+}
.......
tredje upplösningsbehandlingen.
.Hållfasthetsundersökning
Samtliga resultat av hållfasthetsprovningen ha
framställts grafiskt. Varje punkt i diagrammen
representerar medelvärdet av minst tre enskilda
bestämningar. Fig. 7 visar kallåldringens förlopp
vid rumstemperatur efter en, två resp. tre
upplösningsbehandlingar av trådproven A (43 %
reduktion), B och C (18 % reduktion). Efter varje
enskild upplösningsbehandling synes
kallåldringens förlopp vara lika för de tre proverna.
Jämföras A- och ß-trådarna, som ursprungligen äro
från samma trådring, visar A-tråden med 43 %
reduktion något högre (ca 1 kg/mm2) maximal
hållfasthet än ß-tråden ined 18 % reduktion.
Däremot ligger ø6 och Osljuv för C-tråden (även
den med 18 % reduktion) i höjd med A-trådens
06 och O sJcjuv • Betraktas
legeringssammansättningar enligt tabell 1, framgår av denna att C-tråden
uppvisar 0,07 % lägre summa Si + Fe, vilket
torde kunna förklara den något högre hållfast-
I’ig. 10.
Jämförelse mellan [-kallåldringsför-loppen-]
{+kallåldringsför-
loppen+} för nit
efter en, två
resp. tre
upplösningsbehandlingar.
första upplösningsbehandlingen,
andra upplösningsbehandlingen,
tredje upplösningsbehandlingen.
heten jämförd med ß-provet*. Att emellertid i
detta avseende dra någon bestämd slutsats finner
jag inte rådligt.
I fig. 8 har en jämförelse uppställts mellan åld-
ringsförloppet efter en, två resp. tre
upplösningsbehandlingar, varvid kurvorna representera ett
medelvärde av A- ocli ß-proven, som härröra från
samma utgångsmaterial. Denna sammanslagning
av värden från 43 % resp. 18 % slutreduktion
synes mig för denna jämförelse vara fullt moti-
verad med hänsyn till det parallella förloppet
mellan A-, B- och C-provens åldringskurvor för
varje enskild upplösningsbehandling. C-provet,
som avviker i Fe- och Si-halt, liar däremot inte
medtagits i medelvärdet, då variationer i
föroreningarna påverka åldringsförloppet.
Enligt fig. 8 synes tråden efter första
upplösningsbehandlingen i början av åldringsförloppet
mindre "hård" än efter andra resp. tredje
upplösningsbehandlingen. Detta kan möjligen
förklaras av en vid upprepade värmebehandlingar
ökad upplösning, medförande ett ökat
spännings-tillstånd under åldringen (jfr fig. 5 a och 5 b samt
6 a och 6 b). Efter 3—4 h erhålles dock ett
likartat åldringsförlopp vid de tre upprepade
upplösningsbehandlingarna.
Fig. 9 visar den slagna nitens åldringsförlopp
(skjuvhållfastheten) efter upprepade
upplösnings-behandlingar. Även här visa de tre proven
liknande åldringsförlopp för varje enskild upplös-
* Jfr Inst. of Metals 1938, s. 63/74.
Fig. 9. Kalldldringsförloppet (20°C) efter en, två och tre upplösningsbehandlingar.
A-nit (i3 % kalldragen tråd). -B-nit (18 % kalldragen tråd).–-C-nit (18 %
kalldragen trdd).
B 56
11 dec. 1943
<< prev. page << föreg. sida << >> nästa sida >> next page >>
