eller (1 + Ii) fo(max)c
eller (1 + u) y foc
fördelningsrör. Båda ha samma dimensioner, så
att sambandet (33) gäller, men
det vänstra har antalet utströmningspunkter
m + 1 = 10,
det högra har antalet utströmningspunkter
m + 1 = 6.
Den teoretiskt största effektiva
genomströmningsarean vid stället 0 är då enligt ovan given,
när
y / = f o (max) lif o = 1
ty på den vänstra grenen blir då /0 = oo. På den
högra anta de effektiva areorna därvid dock
mycket måttliga värden. Vi måste således minska
på fo i förhållande till f0(max), dvs. göra yi större
än 1.
Effektiva areornas storlek har sålunda
uträknats för yi = 1,05, 1,10, 1,20, 1,30, 1,40, 1,50, 2,0, 3,0
och för varje yt -värde har kurvor erhållits
belysande huru stor effektiv genomströmningsarea,
som skall göras vid de olika kanalerna. De
effektiva areornas storlek har avsatts i förhållande till
det fixa värdet f0{max)v Diagrammet visar tydligt
det sakförhållande, som redan framgick av
tabell 1, att vid värden y = 2 eller y — 3
erhålles, att de effektiva areorna vid de olika
ut-strömningskanalerna skola ändras mycket ringa
efter fördelningsrörens längd.
8. Diagram för sambandet mellan
L, D, m och f„m, fo[max) eller fo och y.
Med stöd av detta exempel liksom tabellen 1
kan tydligen fastslås, att dimensioneras
utström-ningsanordningen så att
y > 2 dvs. fo < Va / o(max)
eller hellre
y> 3 dvs. f0 < 1IS io{max)
kunna alla utströmningskanalernas effektiva areor
göras lika stora och trots detta praktiskt taget
samma utströmningsmängder erhållas i de olika
kanalerna.
Värdet f0(max) blir tydligen en för
dimensioneringen synnerligen viktig storhet. Dess värde
bestämmes av formel (20), varvid det där ingående
värdet fom erhålles ur (13), om såsom r insättes
m, dvs. (f(r, m) antar värdet
<P (m, m) = m (l + 1 + c 1 J —
V m 6 ml
— m2i 1 + 0 1 2) + m3-0 1 2
\m 2 m2/ 3 ni2
så att
För att underlätta beräkningarna är i diagram
fig. 5 detta samband framställt för m mellan 1
till 100. Observera, att de i diagrammet inom
cirklar angivna värdena äro samhöriga! Det ur
diagrammet uttagna värdet fom ger enligt (20)
fo(max) enligt
fo (max) = W|i + } = (35)
M 26
20 mars 1943

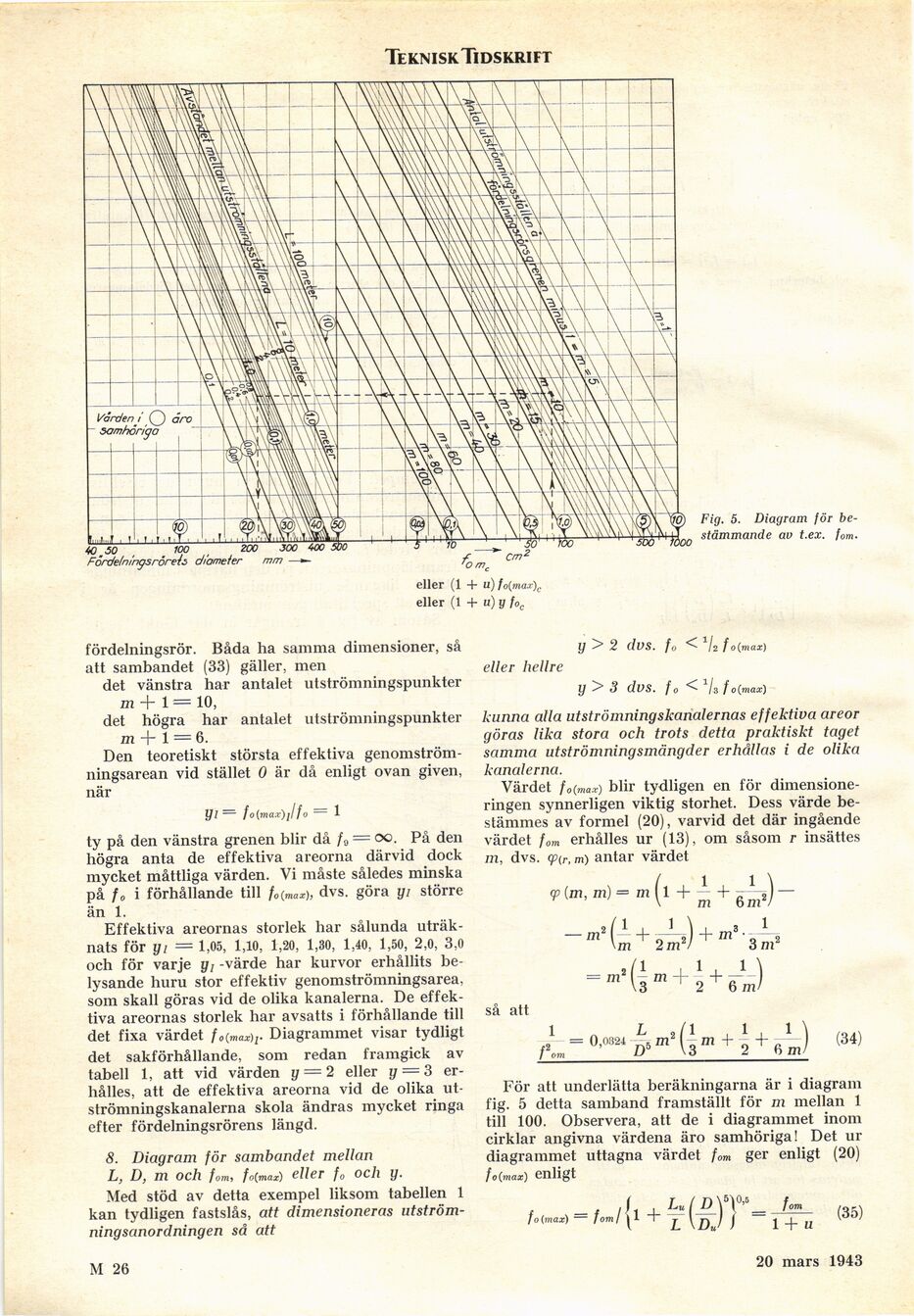

Fig. 5. Diagram för
bestämmande CIV t.CX. fom•
