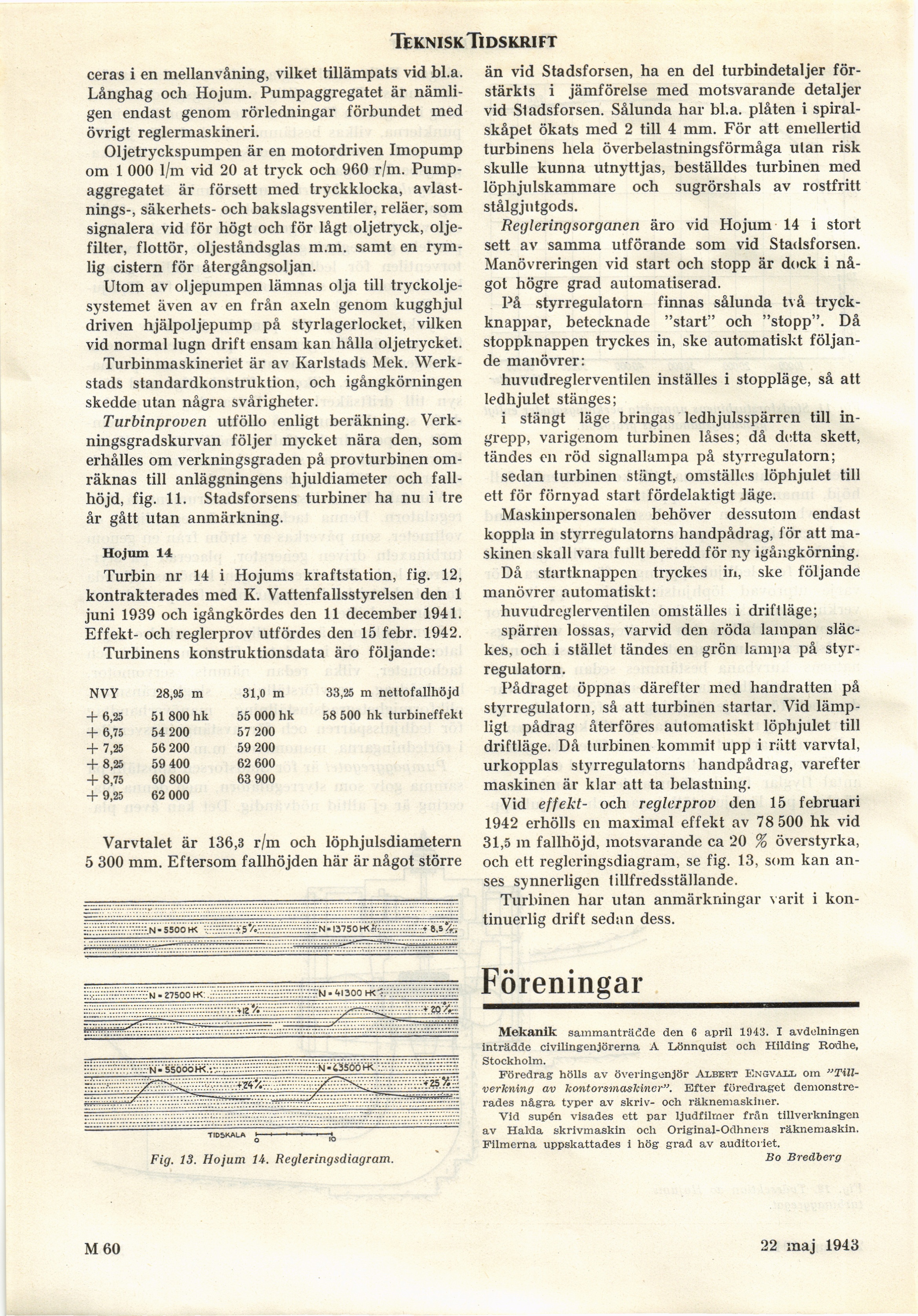

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Teknisk. Tidskrift

ceras i en mellanvåning, vilket tillämpats vid bl.a.
Långhag och Hojum. Pumpaggregatet är
nämligen endast genom rörledningar förbundet med
övrigt reglermaskineri.

Oljetryckspumpen är en motordriven Imopump
om 1 000 1/m vid 20 at tryck och 960 r/m.
Pumpaggregatet är försett med tryckklocka,
avlastnings-, säkerhets- och bakslagsventiler, reläer, som
signalera vid för högt och för lågt oljetryck,
oljefilter, flottör, oljeståndsglas m.m. samt en
rymlig cistern för återgångsoljan.

Utom av oljepumpen lämnas olja till
tryckoljesystemet även av en från axeln genom kugghjul
driven hjälpoljepump på styrlagerlocket, vilken
vid normal lugn drift ensam kan hålla oljetrycket.

Turbinmaskineriet är av Karlstads Mek.
Werk-stads standardkonstruktion, och igångkörningen
skedde utan några svårigheter.

Turbinproven utföllo enligt beräkning.
Verkningsgradskurvan följer mycket nära den, som
erhålles om verkningsgraden på provturbinen
omräknas till anläggningens hjuldiameter och
fallhöjd, fig. 11. Stadsforsens turbiner ha nu i tre
år gått utan anmärkning.

Hojum 14

Turbin nr 14 i Hojums kraftstation, fig. 12,
kontrakterades med K. Vattenfallsstyrelsen den 1
juni 1939 och igångkördes den 11 december 1941.
Effekt- och reglerprov utfördes den 15 febr. 1942.

Turbinens konstruktionsdata äro följande:

33,25 m nettofallhöjd
58 500 hk turbineffekt

NVY 28,95 m 31,0 m
+ 6,25 51 800 hk 55 000 hk
+ 6,75 54 200 57 200
+ 7,25 56 200 59 200
+ 8,25 59 400 62 600
+ 8,75 60 800 63 900
+ 9,25 62 000

Varvtalet är 136,3 r/m och löphjulsdiametern
5 300 mm. Eftersom fallhöjden här är något större

än vid Stadsforsen, ha en del turbindetaljer
förstärkts i jämförelse med motsvarande detaljer
vid Stadsforsen. Sålunda har bl.a. plåten i
spiralskåpet ökats med 2 till 4 mm. För att emellertid
turbinens bela överbelastningsförmåga ulan risk
skulle kunna utnyttjas, beställdes turbinen med
löphjulskammare och sugrörshals av rostfritt
stålgjutgods.

Regleringsorganen äro vid Hojum 14 i stort
sett av samma utförande som vid Stadsforsen.
Manövreringen vid start och stopp är dock i
något högre grad automatiserad.

På styrregulatorn finnas sålunda två
tryckknappar, betecknade "start" och "stopp". Då
stoppknappen tryckes in, ske automatiskt
följande manövrer:

huvudreglerventilen inställes i stoppläge, så att
ledhjulet stänges;

i stängt läge bringas ledhjulsspärren till
ingrepp, varigenom turbinen låses; då detta skett,
tändes en röd signallampa på styrregulatorn;

sedan turbinen stängt, omställes löphjulet till
ett för förnyad start fördelaktigt läge.

Maskinpersonalen behöver dessutom endast
koppla in styrregulatorns handpådrag, för att
maskinen skall vara fullt beredd för ny igångkörning.

Då startknappen tryckes in, ske följande
manövrer automatiskt:

huvudreglerventilen omställes i driflläge;
spärren lossas, varvid den röda lampan
släckes, och i stället tändes en grön lampa på
styr-regulatorn.

Pådraget öppnas därefter med handratten på
styrregulatorn, så att turbinen startar. Vid
lämpligt pådrag återföres automatiskt löphjulet till
driftläge. Då turbinen kommit upp i rätt varvtal,
urkopplas styrregulatorns handpådrag, varefter
maskinen är klar att ta belastning.

Vid effekt- och reglerprov den 15 februari
1942 erhölls en maximal effekt av 78 500 hk vid
31,5 in fallhöjd, motsvarande ca 20 % överstyrka,
och ett regleringsdiagram, se fig. 13, som kan
anses synnerligen tillfredsställande.

Turbinen har utan anmärkningar varit i
kontinuerlig drift sedan dess.

Fig. 13. Hojum 14. Regleringsdiagram.

Föreningar

Mekanik sammanträdde flen 6 april 1!)43. X avdelningen
inträdde civilingenjörerna A Lönnquist och Hilding Rodhe,
Stockholm.

Föredrag hölls av överingenjör Albert Engvajx om
"Tillverkning av kontorsmaskiner". Efter föredraget
demonstrerades några typer av skriv- och räknemaskiner.

"Vid supén visades ett par ljudfilrner frän tillverkningen
av Halda skrivmaskin och Original-Odhners räknemaskin.
Filmerna uppskattades i hög grad av auditoriet.
