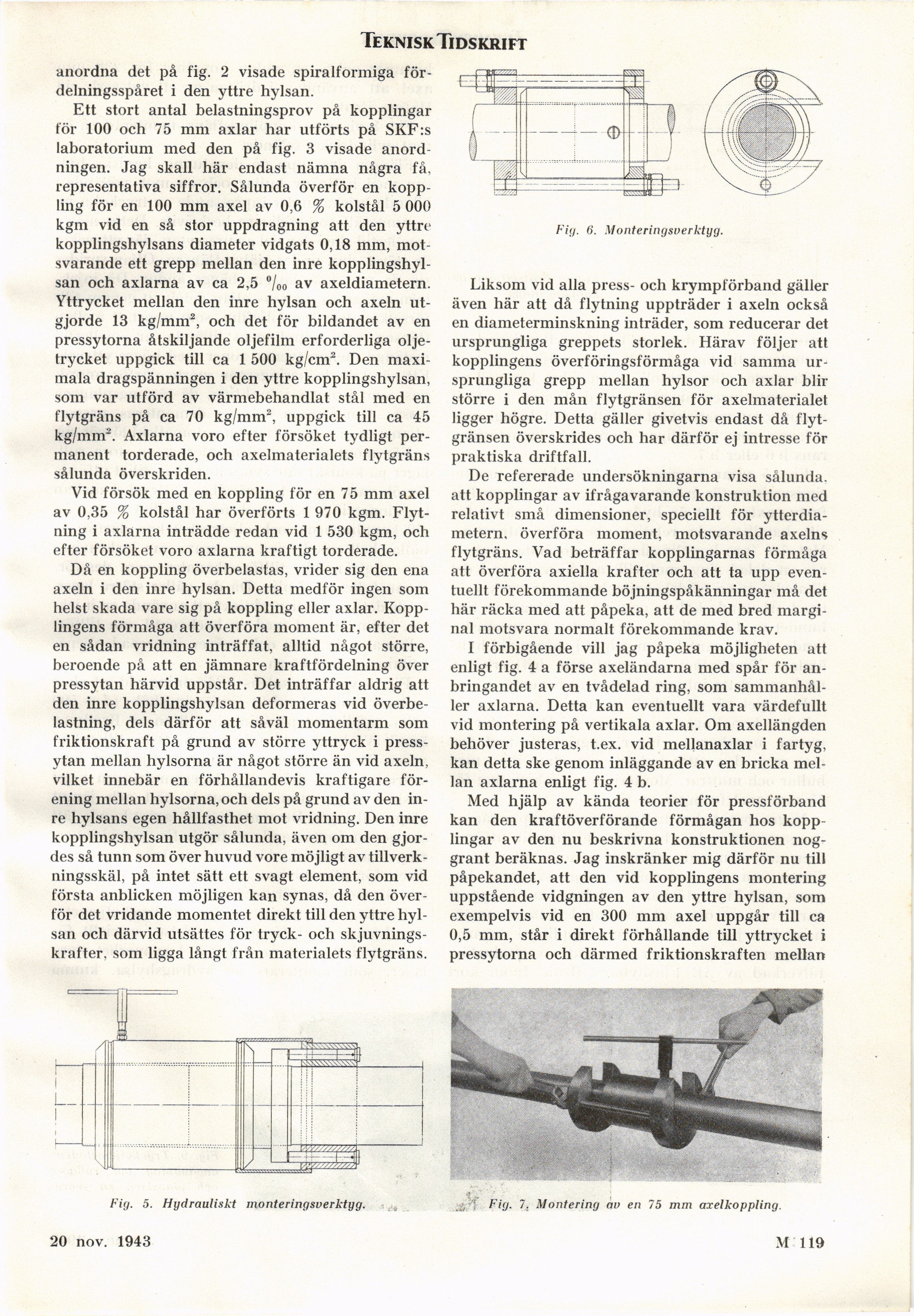

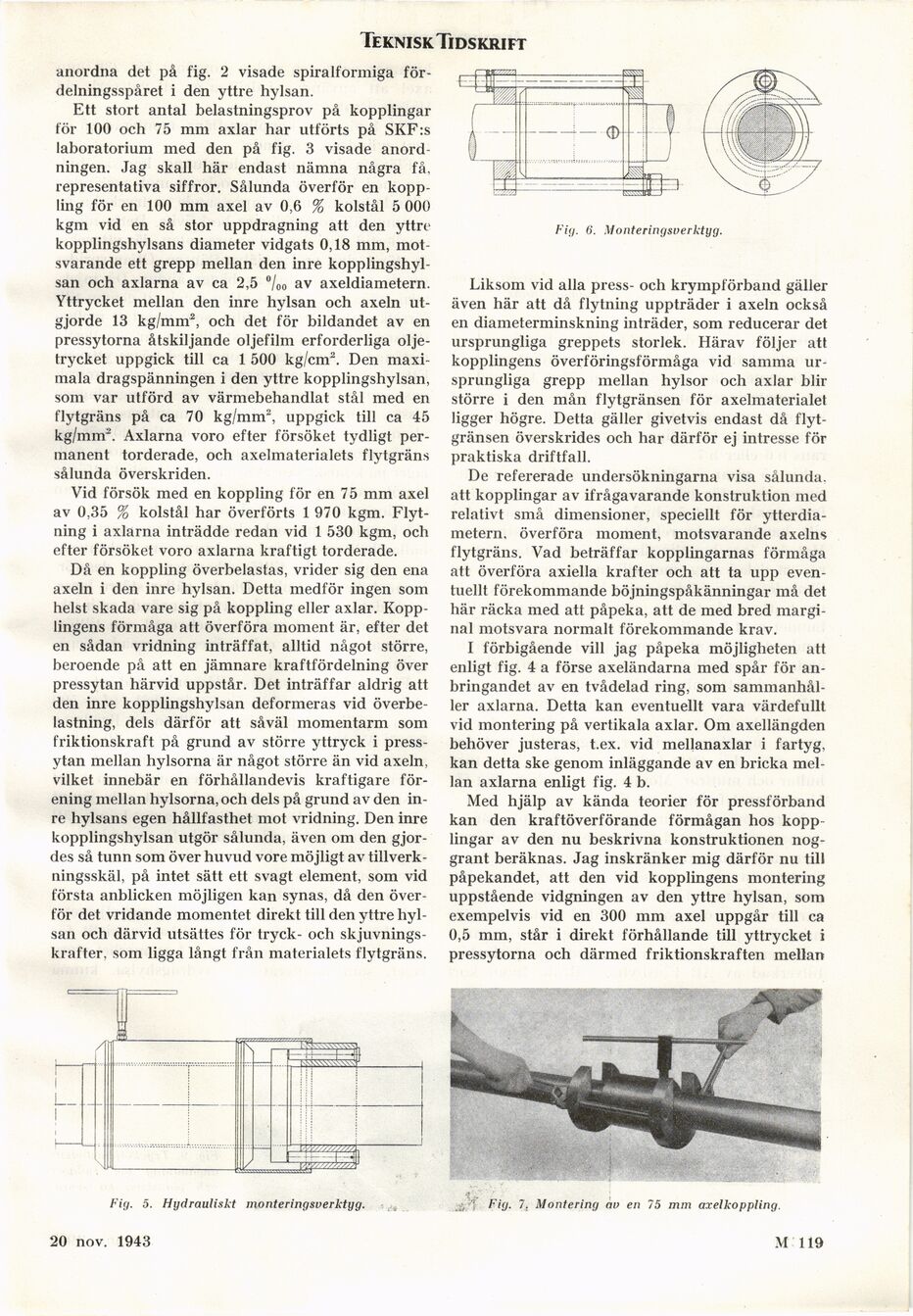

Teknisk Tidskrift
anordna det på fig. 2 visade spiralformiga
fördelningsspåret i den yttre hylsan.
Ett stort antal belastningsprov på kopplingar
för 100 och 75 mm axlar har utförts på SKF:s
laboratorium med den på fig. 3 visade
anordningen. Jag skall här endast nämna några få,
representativa siffror. Sålunda överför en
koppling för en 100 mm axel av 0,6 % kolstål 5 000
kgm vid en så stor uppdragning att den yttre
kopplingshylsans diameter vidgats 0,18 mm,
motsvarande ett grepp mellan den inre
kopplingshylsan och axlarna av ca 2,5 °/00 av axeldiametern.
Yttrycket mellan den inre hylsan och axeln
utgjorde 13 kg/mm2, och det för bildandet av en
pressytorna åtskiljande oljefilm erforderliga
oljetrycket uppgick till ca 1 500 kg/cm2. Den
maximala dragspänningen i den yttre kopplingshylsan,
som var utförd av värmebehandlat stål med en
flytgräns på ca 70 kg/mm2, uppgick till ca 45
kg/mm2. Axlarna voro efter försöket tydligt
permanent torderade, och axelmaterialets flytgräns
sålunda överskriden.
Vid försök med en koppling för en 75 mm axel
av 0,35 % kolstål har överförts 1 970 kgm.
Flytning i axlarna inträdde redan vid 1 530 kgm, och
efter försöket voro axlarna kraftigt torderade.
Då en koppling överbelastas, vrider sig den ena
axeln i den inre hylsan. Detta medför ingen som
helst skada vare sig på koppling eller axlar.
Kopplingens förmåga att överföra moment är, efter det
en sådan vridning inträffat, alltid något större,
beroende på att en jämnare kraftfördelning över
pressytan härvid uppstår. Det inträffar aldrig att
den inre kopplingshylsan deformeras vid
överbelastning, dels därför att såväl momentarm som
friktionskraft på grund av större yttryck i
pressytan mellan hylsorna är något större än vid axeln,
vilket innebär en förhållandevis kraftigare
förening mellan hylsorna, och dels på grund av den
inre hylsans egen hållfasthet mot vridning. Den inre
kopplingshylsan utgör sålunda, även om den
gjordes så tunn som över huvud vore möjligt av
tillverkningsskäl, på intet sätt ett svagt element, som vid
första anblicken möjligen kan synas, då den
överför det vridande momentet direkt till den yttre
hylsan och därvid utsättes för tryck- och
skjuvnings-krafter. som ligga långt från materialets flytgräns.
Fig. 5. Hydrauliskt monteringsverktyg.
Fig. 6. Monteringsverktyg.
Liksom vid alla press- och krympförband gäller
även här att då flytning uppträder i axeln också
en diameterminskning inträder, som reducerar det
ursprungliga greppets storlek. Härav följer att
kopplingens överföringsförmåga vid samma
ursprungliga grepp mellan hylsor och axlar blir
större i den mån flytgränsen för axelmaterialet
ligger högre. Detta gäller givetvis endast då
flytgränsen överskrides och har därför ej intresse för
praktiska driftfall.
De refererade undersökningarna visa sålunda,
att kopplingar av ifrågavarande konstruktion med
relativt små dimensioner, speciellt för
ytterdiametern. överföra moment, motsvarande axelns
flytgräns. Vad beträffar kopplingarnas förmåga
att överföra axiella krafter och att ta upp
eventuellt förekommande böjningspåkänningar må det
här räcka med att påpeka, att de med bred
marginal motsvara normalt förekommande krav.
I förbigående vill jag påpeka möjligheten att
enligt fig. 4 a förse axeländarna med spår för
anbringandet av en tvådelad ring, som
sammanhåller axlarna. Detta kan eventuellt vara värdefullt
vid montering på vertikala axlar. Om axellängden
behöver justeras, t.ex. vid mellanaxlar i fartyg,
kan detta ske genom inläggande av en bricka
mellan axlarna enligt fig. 4 b.
Med hjälp av kända teorier för pressförband
kan den kraftöverförande förmågan hos kopp
lingar av den nu beskrivna konstruktionen
noggrant beräknas. Jag inskränker mig därför nu till
påpekandet, att den vid kopplingens montering
uppstående vidgningen av den yttre hylsan, som
exempelvis vid en 300 mm axel uppgår till ca
0,5 mm, står i direkt förhållande till yttrycket i
pressytorna och därmed friktionskraften mellan
J, F’0- Montering av en 75 mm axelkoppling.
20 nov. 1943
M 119-
