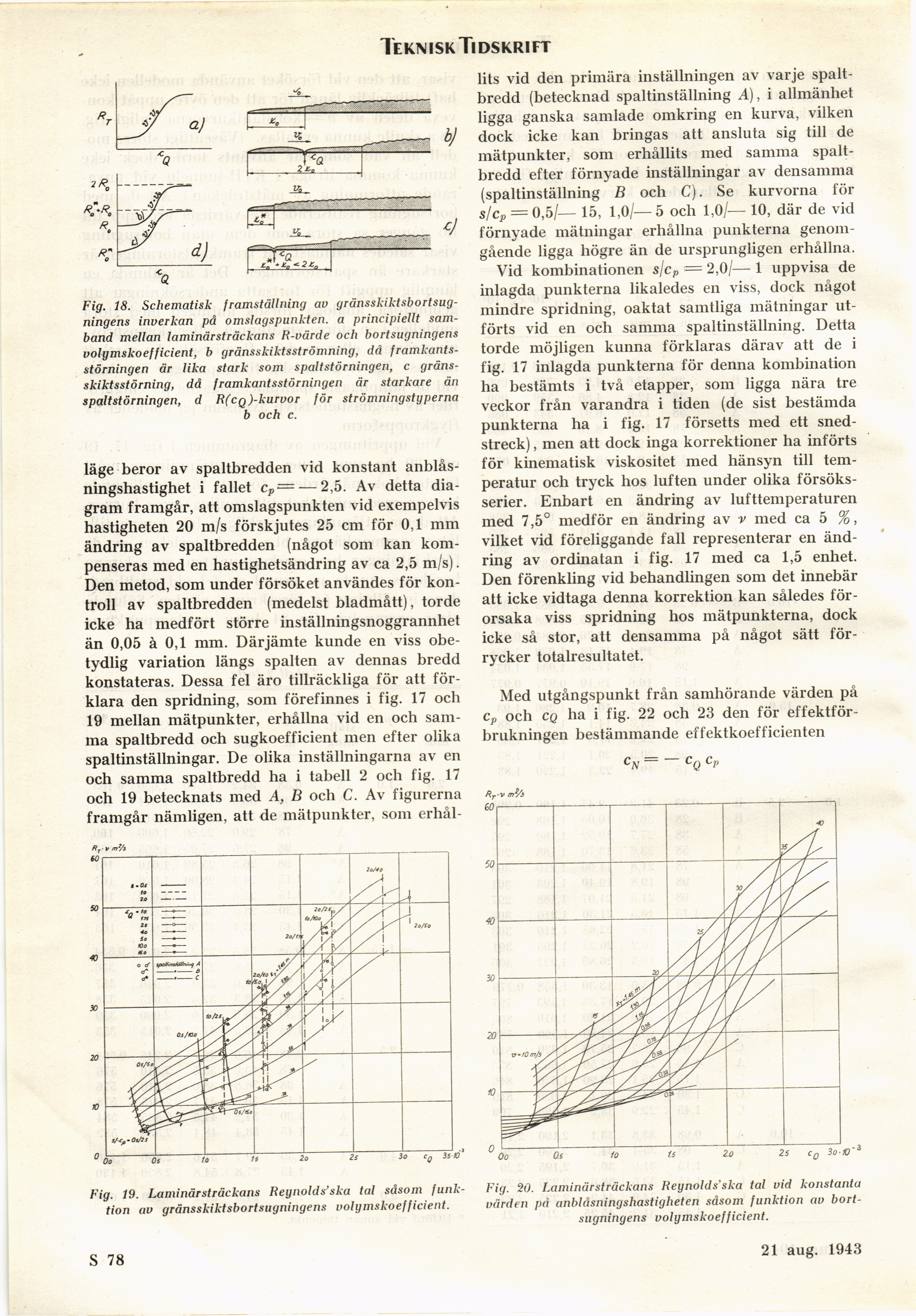

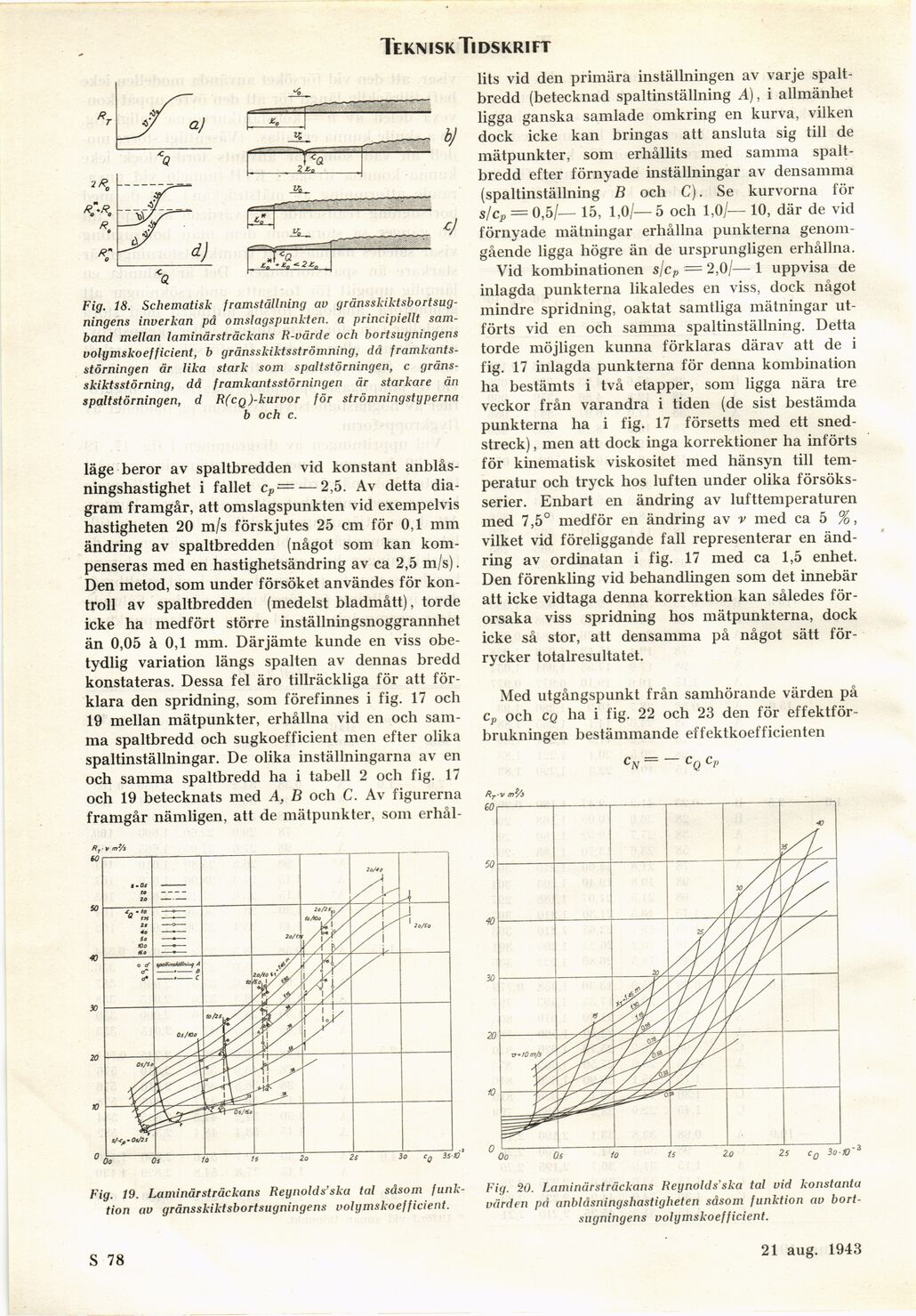

Teknisk Tidskrift
Fig. 18. Schematisk framställning av
gränsskiktsbortsug-ningens inverkan på omslagspunkten, a principiellt
samband mellan laminärsträckans R-värde och bortsugningens
volymskoefficient, b gränsskiktsströmning, då
framkants-störningen är lika stark som spaltstörningen, c
gränsskiktsstörning, då framkantsstörningen är starkare än
spaltstörningen, d R(cQ)-kurvor för strömningstyperna
b och c.
läge beror av spaltbredden vid konstant
anblås-ningshastighet i fallet cp= — 2,5. Av detta
diagram framgår, att omslagspunkten vid exempelvis
hastigheten 20 m/s förskjutes 25 cm för 0,1 mm
ändring av spaltbredden (något som kan
kompenseras med en hastighetsändring av ca 2,5 m/s).
Den metod, som under försöket användes för
kontroll av spaltbredden (medelst bladmått), torde
icke ha medfört större inställningsnoggrannhet
än 0,05 à 0,1 mm. Därjämte kunde en viss
obetydlig variation längs spalten av dennas bredd
konstateras. Dessa fel äro tillräckliga för att
förklara den spridning, som förefinnes i fig. 17 och
19 mellan mätpunkter, erhållna vid en och
samma spaltbredd och sugkoefficient men efter olika
spaltinställningar. De olika inställningarna av en
och samma spaltbredd ha i tabell 2 och fig. 17
och 19 betecknats med A, B och C. Av figurerna
framgår nämligen, att de mätpunkter, som erhål-
lits vid den primära inställningen av varje
spaltbredd (betecknad spaltinställning A), i allmänhet
ligga ganska samlade omkring en kurva, vilken
dock icke kan bringas att ansluta sig till de
mätpunkter, som erhållits med samma
spaltbredd efter förnyade inställningar av densamma
(spaltinställning B och C). Se kurvorna för
s/cp = 0,5/— 15, 1,0/—5 och 1,0/— 10, där de vid
förnyade mätningar erhållna punkterna
genomgående ligga högre än de ursprungligen erhållna.
Vid kombinationen s\cp = 2,0/— 1 uppvisa de
inlagda punkterna likaledes en viss, dock något
mindre spridning, oaktat samtliga mätningar
utförts vid en och samma spaltinställning. Detta
torde möjligen kunna förklaras därav att de i
fig. 17 inlagda punkterna för denna kombination
ha bestämts i två etapper, som ligga nära tre
veckor från varandra i tiden (de sist bestämda
punkterna ha i fig. 17 försetts med ett
snedstreck) , men att dock inga korrektioner ha införts
för kinematisk viskositet med hänsyn till
temperatur och tryck hos luften under olika
försöksserier. Enbart en ändring av lufttemperaturen
med 7,5° medför en ändring av v med ca 5 %,
vilket vid föreliggande fall representerar en
ändring av ordinatan i fig. 17 med ca 1,5 enhet.
Den förenkling vid behandlingen som det innebär
att icke vidtaga denna korrektion kan således
förorsaka viss spridning hos mätpunkterna, dock
icke så stor, att densamma på något sätt
förrycker totalresultatet.
Med utgångspunkt från samhörande värden på
cp och CQ ha i fig. 22 och 23 den för
effektförbrukningen bestämmande effektkoefficienten
CN cQ cP
Fig. 19. Laminärsträckans Reynoldsska tal såsom
funktion av gränsskiktsbortsugningens volymskoefficient.
Fig. 2ö. Laminärsträckans Reynoldsska tal vid konstanta
värden på anblåsningshastigheten såsom funktion av
bortsugningens volymskoefficient.
S 78
21 aug. 1943
